Ремонт и техобслуживание компьютера (Gigabyte GA-M52LT-D3)

От: Master F1

Очередной старый трудяга устроил протест, требуя к себе внимания и спирта и отказался показывать картинки. При включении питания индикаторы и вентиляторы начинают работать, но на монитор ничего не выводится

Под капотом установлены:

Плата Gigabyte GA-M52LT-D3
процессор 4-ядерный AMD Phenom II x4 925
видеокарта …
2 Гб ОЗУ
SSD на 250 Гб
DVD-привод

Работу делим на 3 этапа: поиск и устранение неисправности, техобслуживание, настройка системы

Часть 1. Ремонт

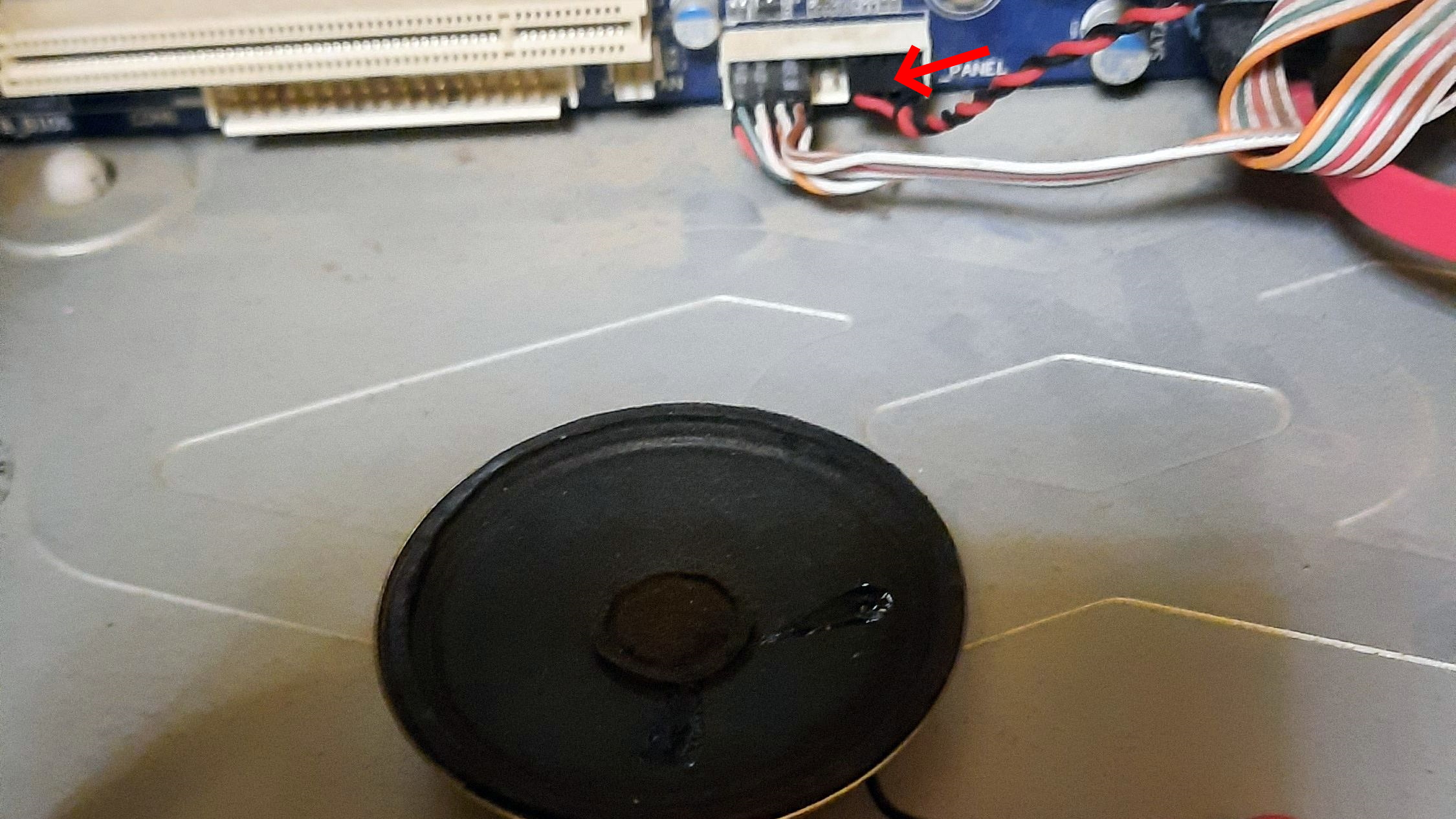

Чтобы легче определить направление поиска, подключаем спикер

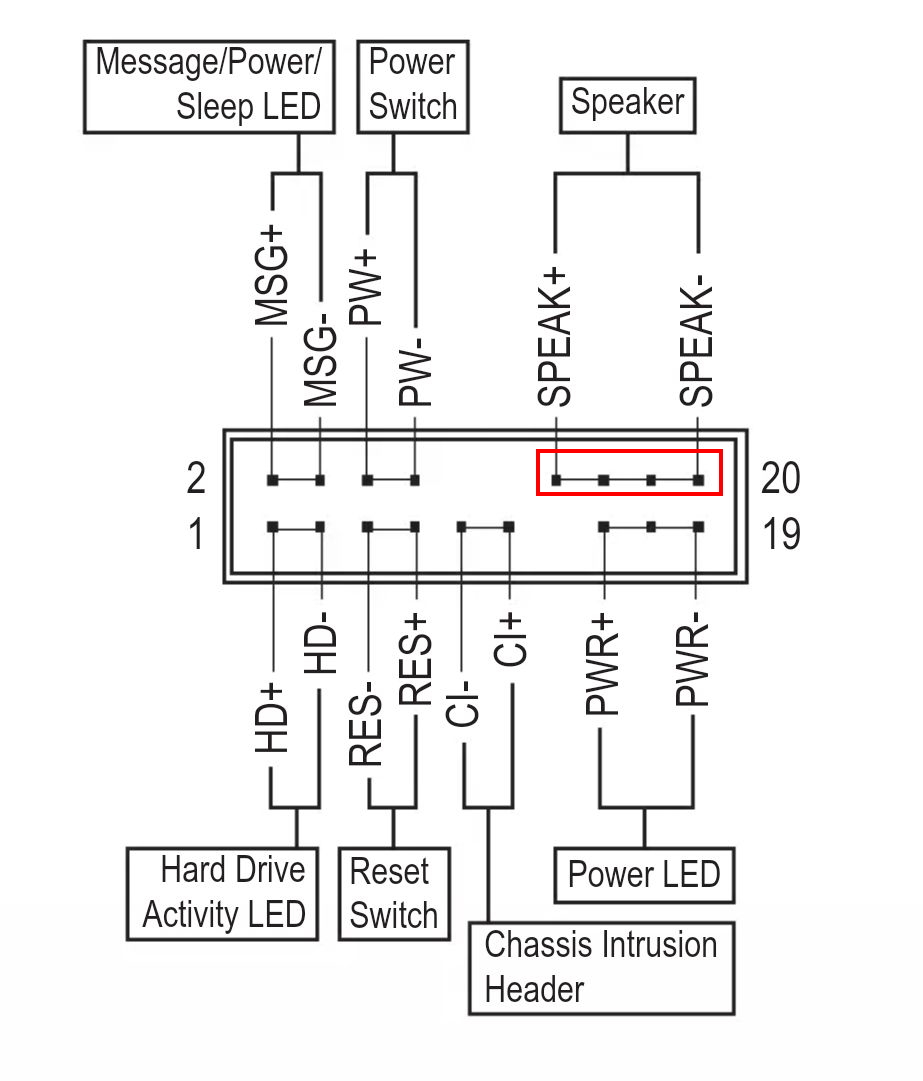

Для правильного подключения, смотрим распиновку в руководстве материнской платы

При включении динамик радостно возвестил длинный и два коротких сигнала, что соответствует неисправности\отсутствию видеокарты

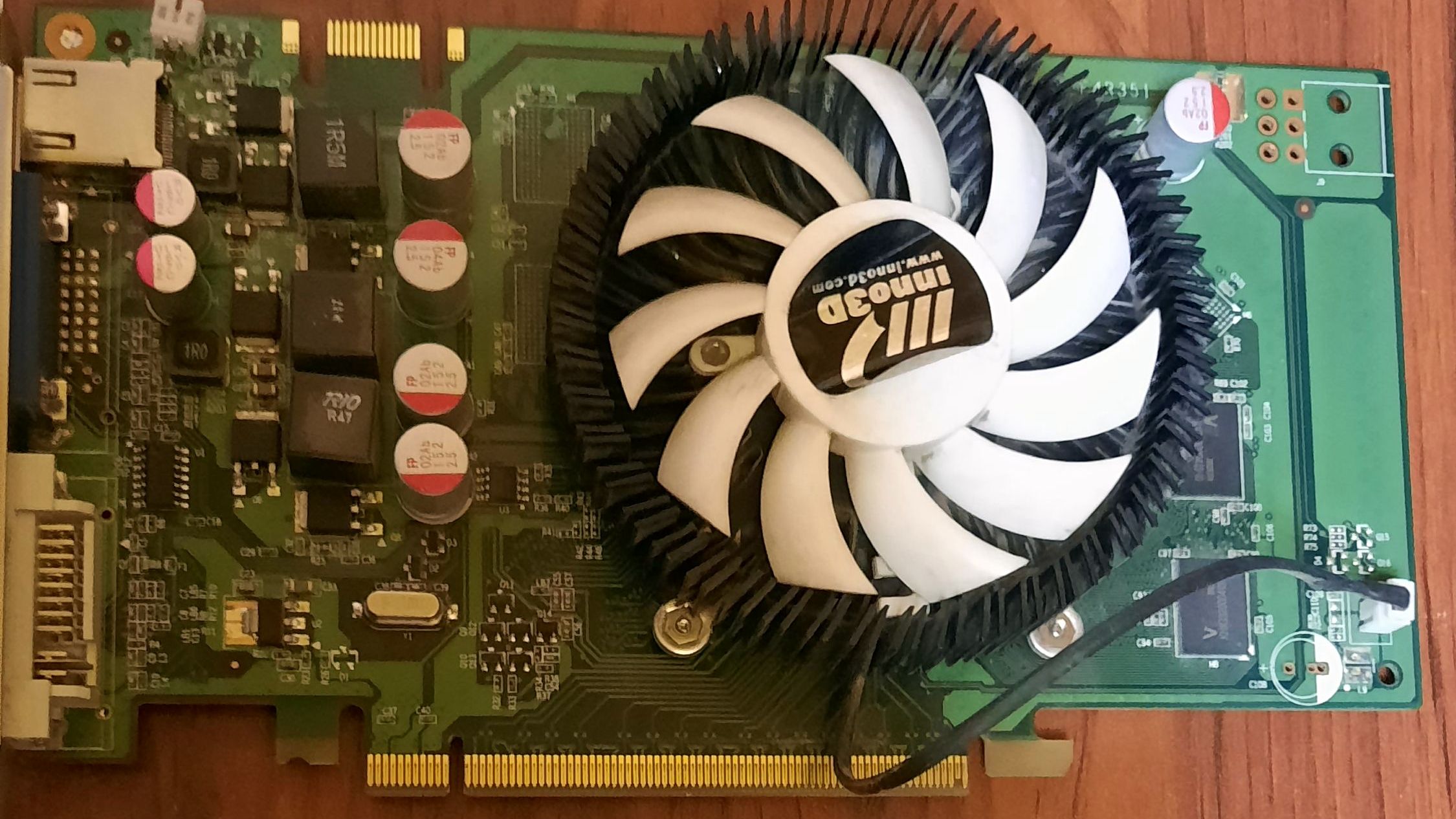

При визуальном осмотре проблем не выявлено: конденсаторы целые, кулер работает, радиатор плотно прилегает к кристаллу.

На дворе конец декабря, люди готовятся к Новому году, а потому решение начать ремонт с алкоголя пришло как-то само. И тут мне невероятно повезло: пройдя по контактам видеокарты мягким ластиком и протерев их спиртом (а вы о каком алкоголе подумали?), нам удалось освободить её от зелёной тоски и другой окиси. Компьютер заработал в полную силу, можем переходить ко второй части

Часть 2. Техобслуживание

Тщательно продуваем, прочищаем системник от пыли, осматриваем\ощупываем конденсаторы, чтобы не было вздутых. Обязательно заглядываем в блок питания

Внезапно

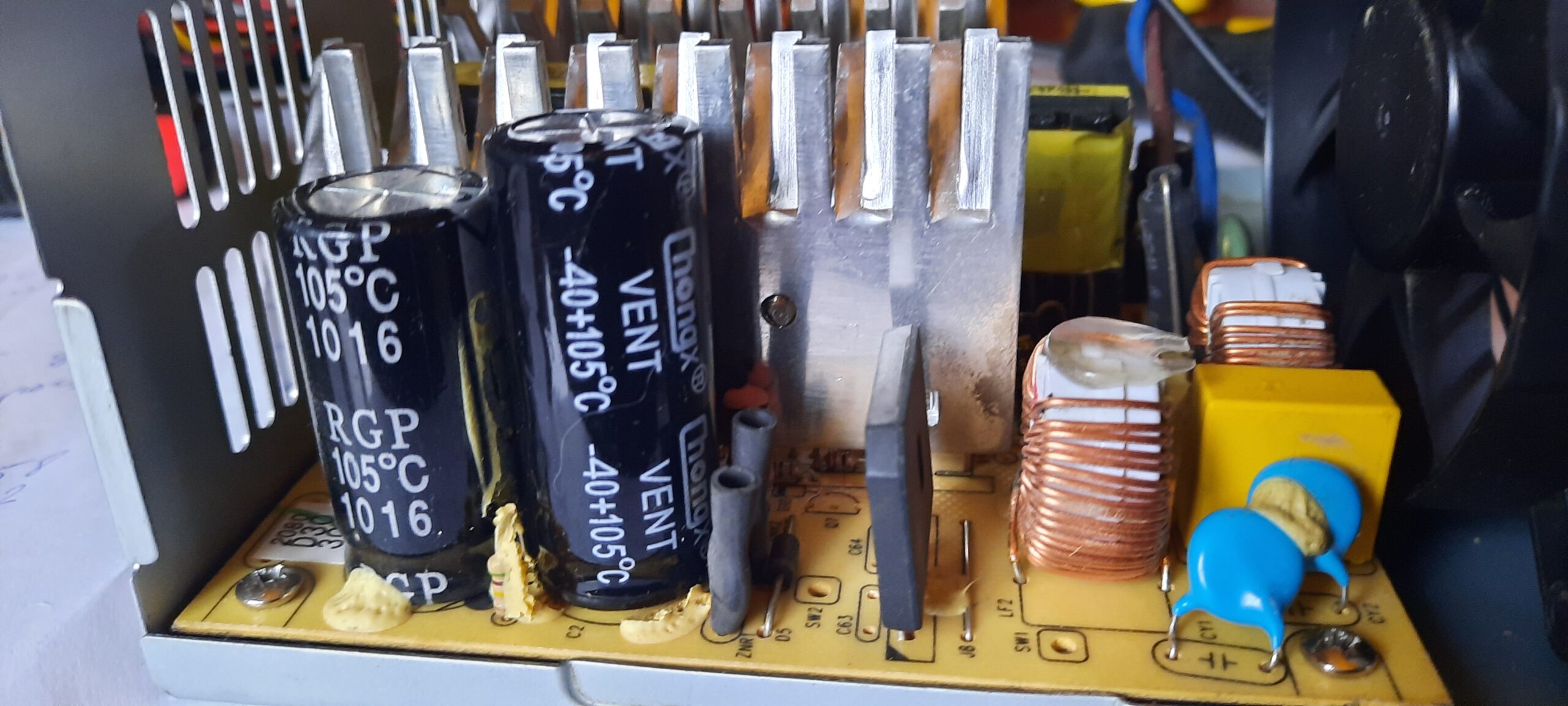

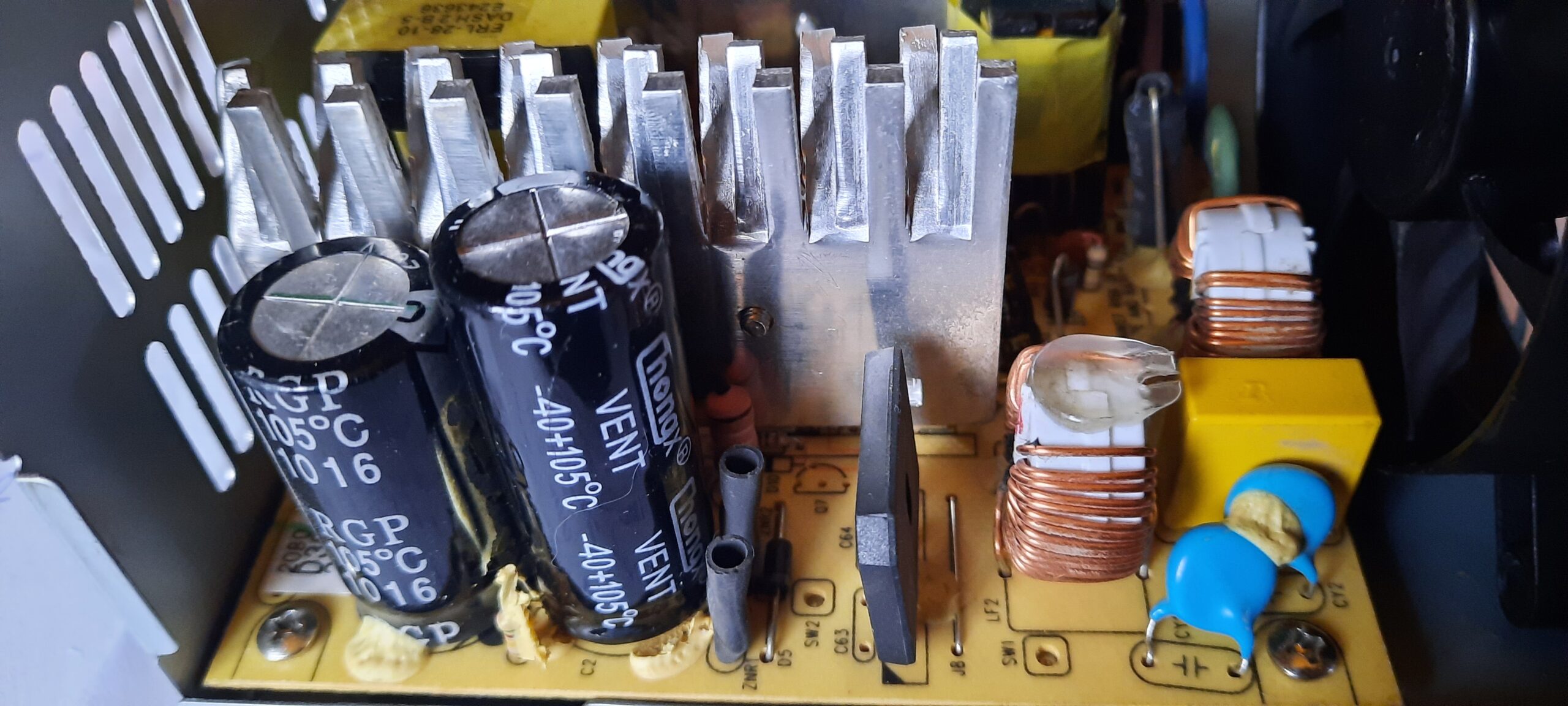

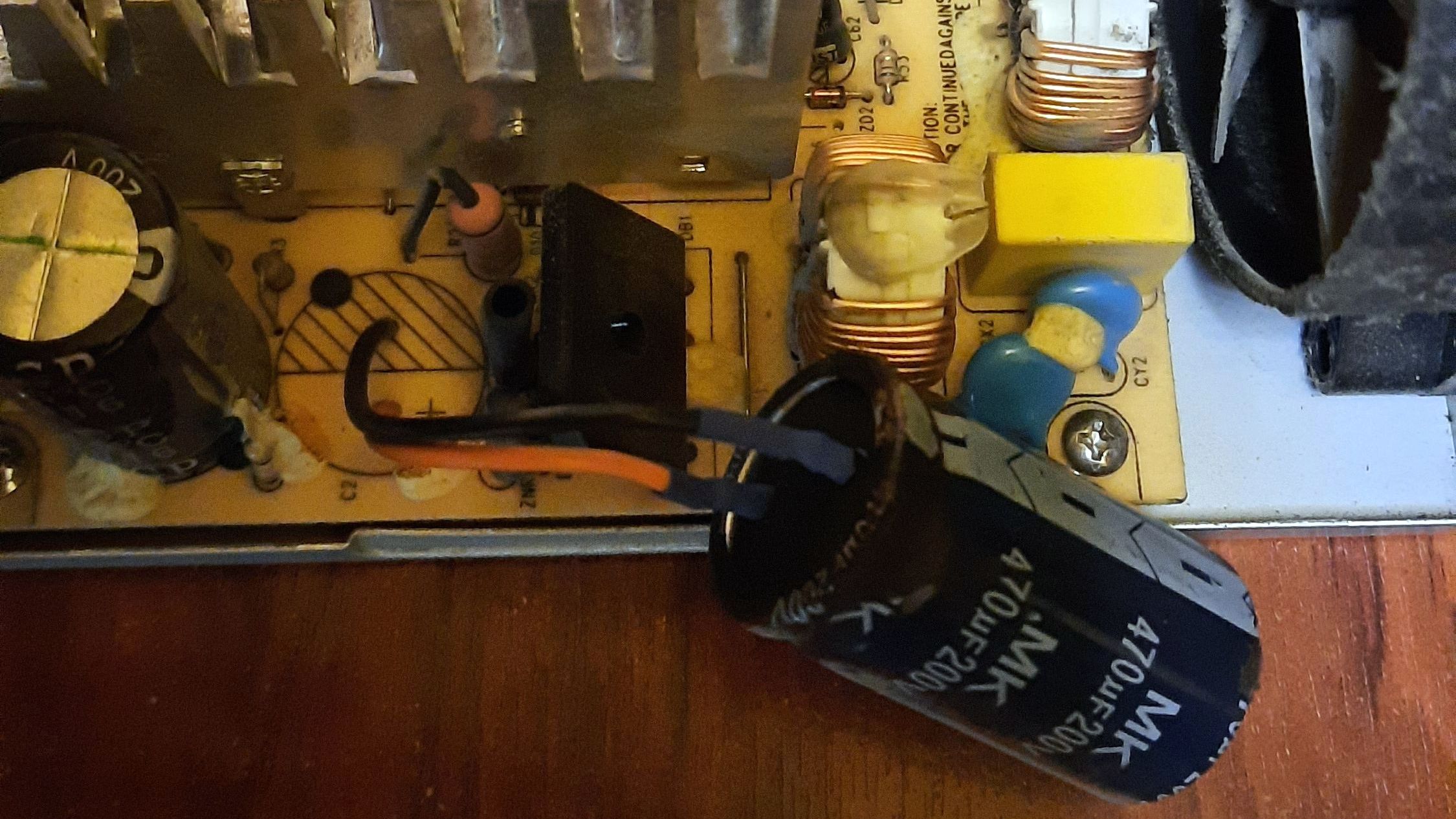

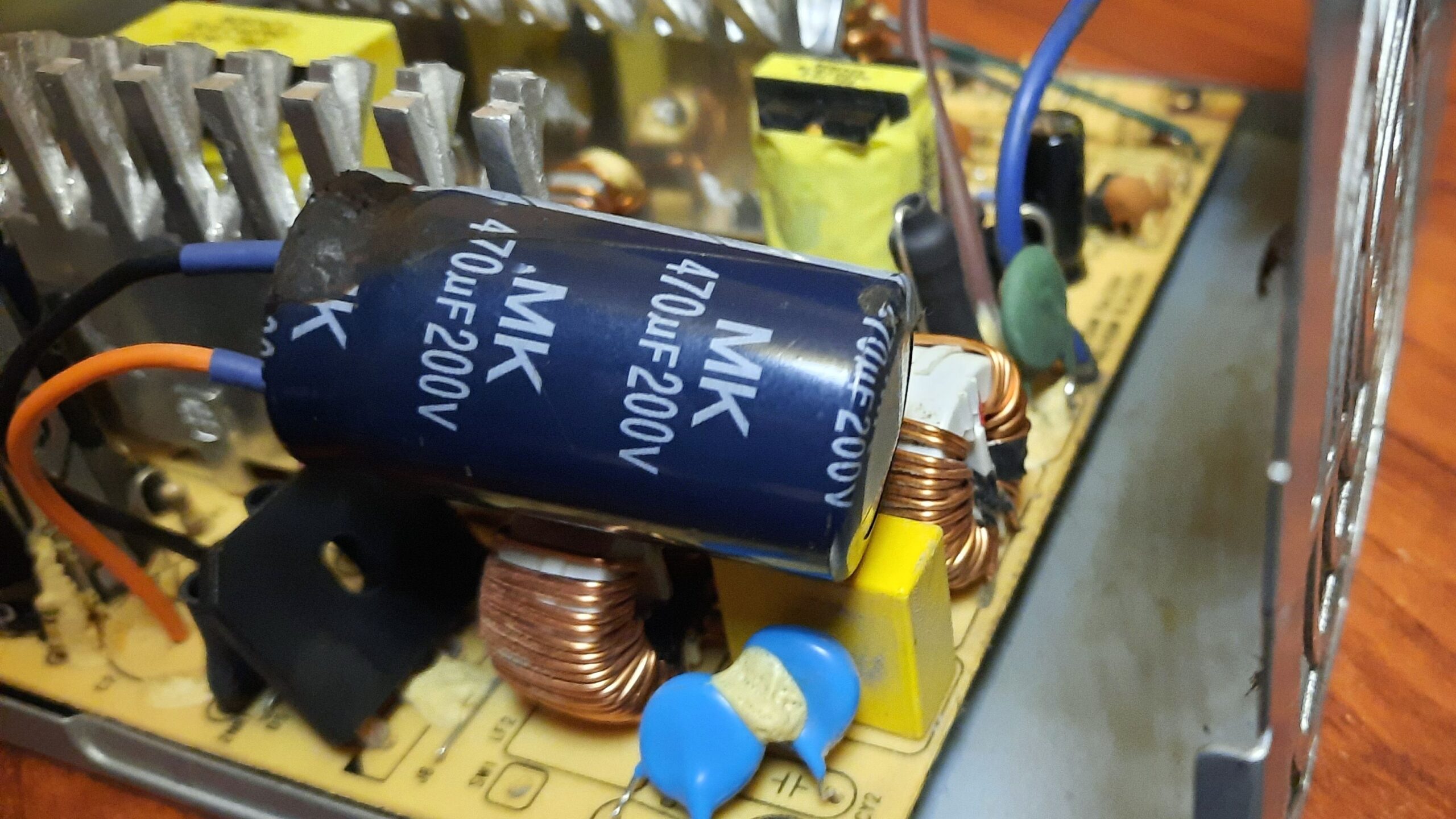

Довольно интересное решение предыдущего мастера – припаять конденсатор через провода, а не непосредственно к плате. Возможно, ранее он был приклеен, но сейчас просто болтается, рискуя что-нибудь замкнуть или зацепиться за вентилятор. Да к тому же он слегка вздутый, так что определённо подлежит замене

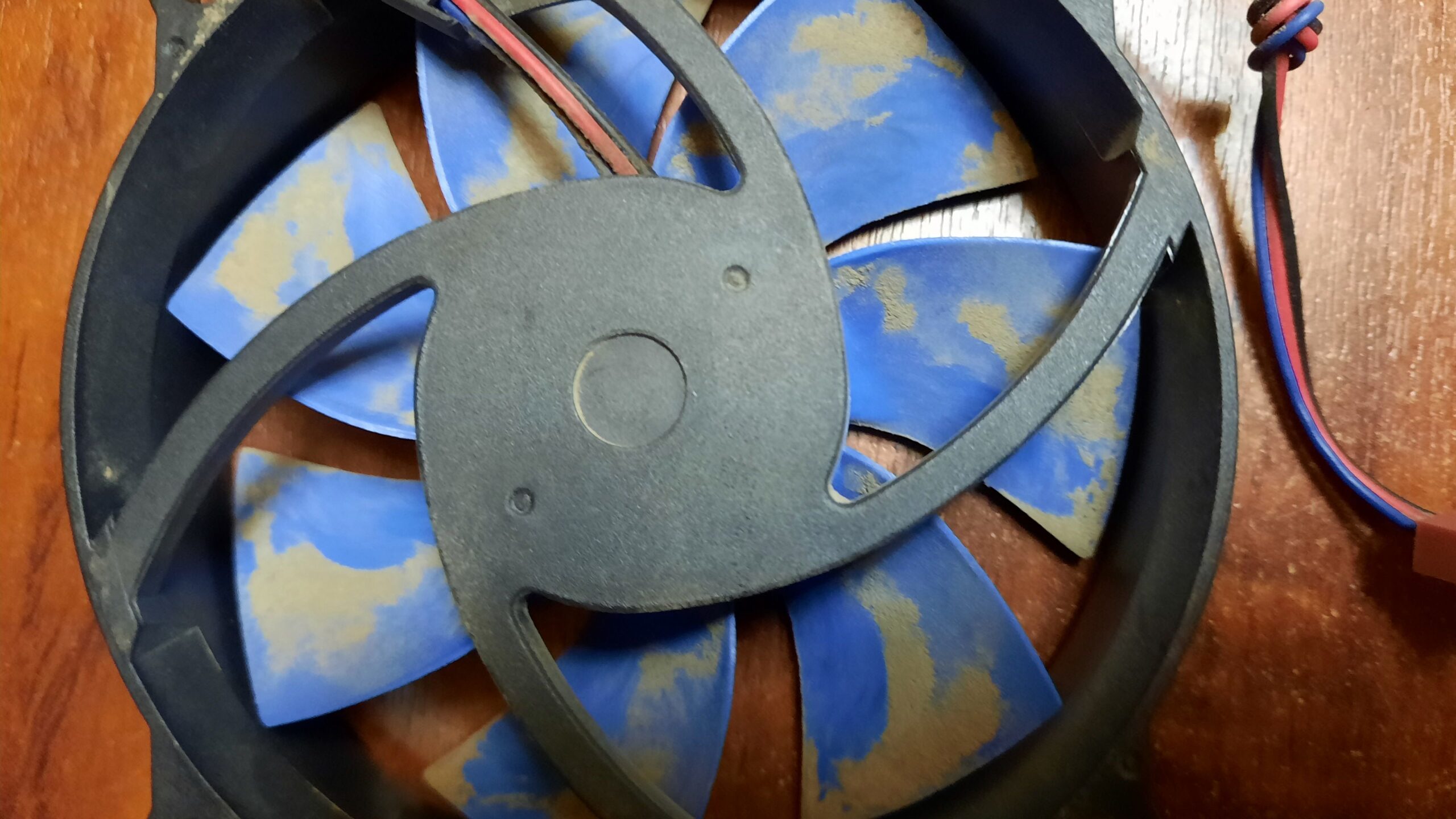

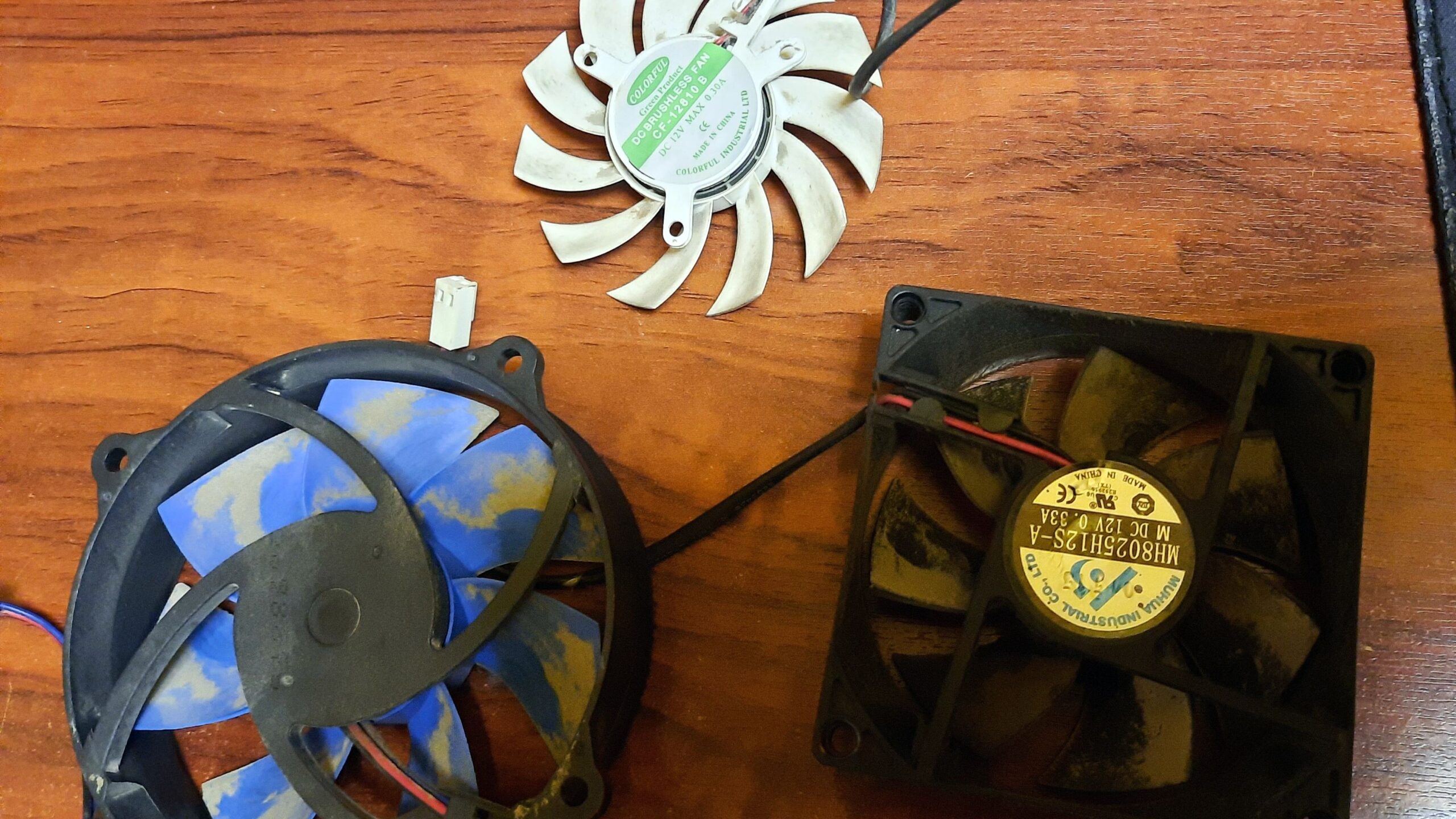

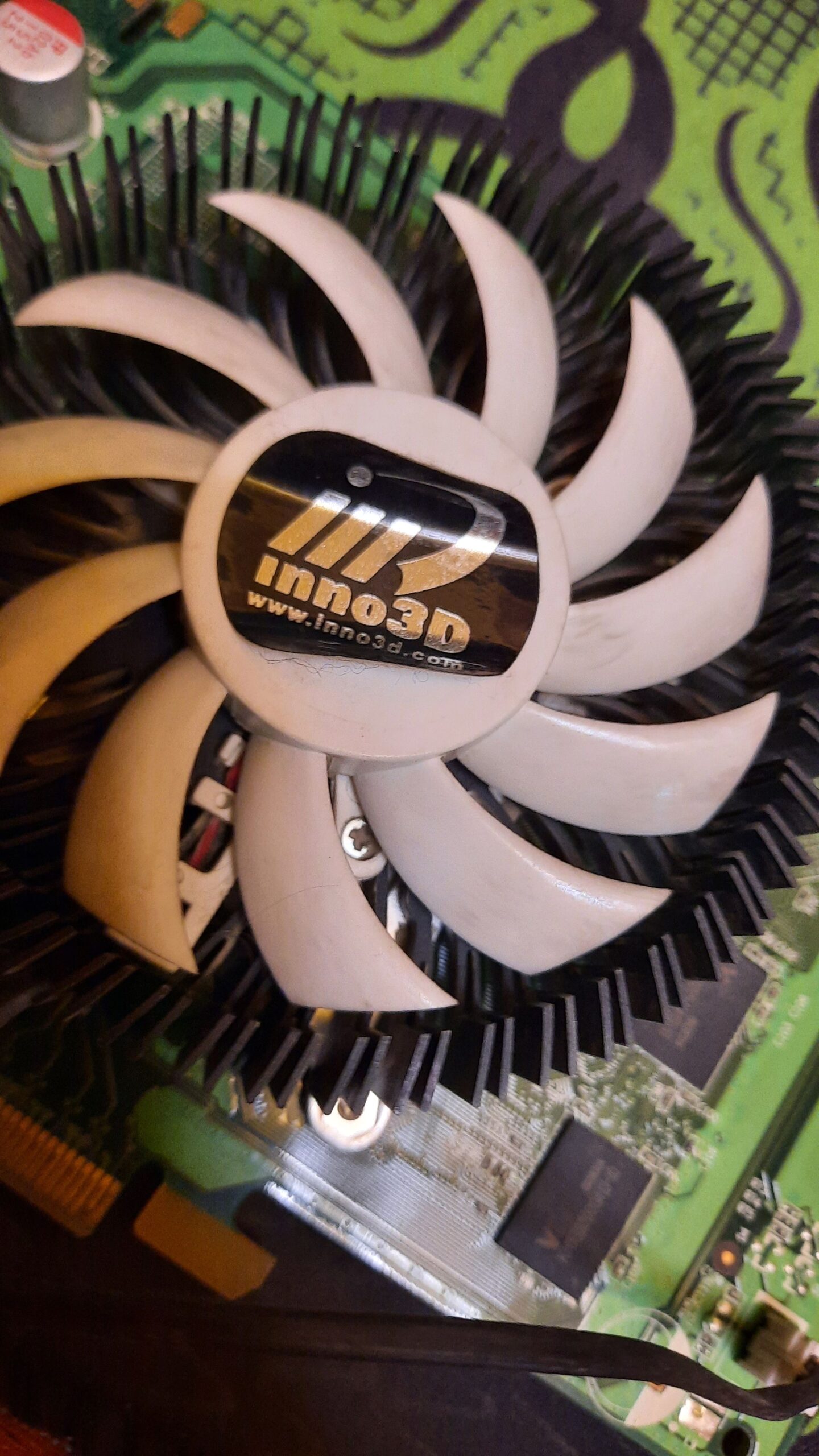

Далее берёмся за обслуживание вентиляторов. В нашем случае их всего три: на процессоре, в блоке питания и на видеокарте

Процессорный кулер оказался неразборным. Но он не шумит и не вибрирует, поэтому оставим как есть. В дальнейшем его можно будет заменить или рассверлить для смазки

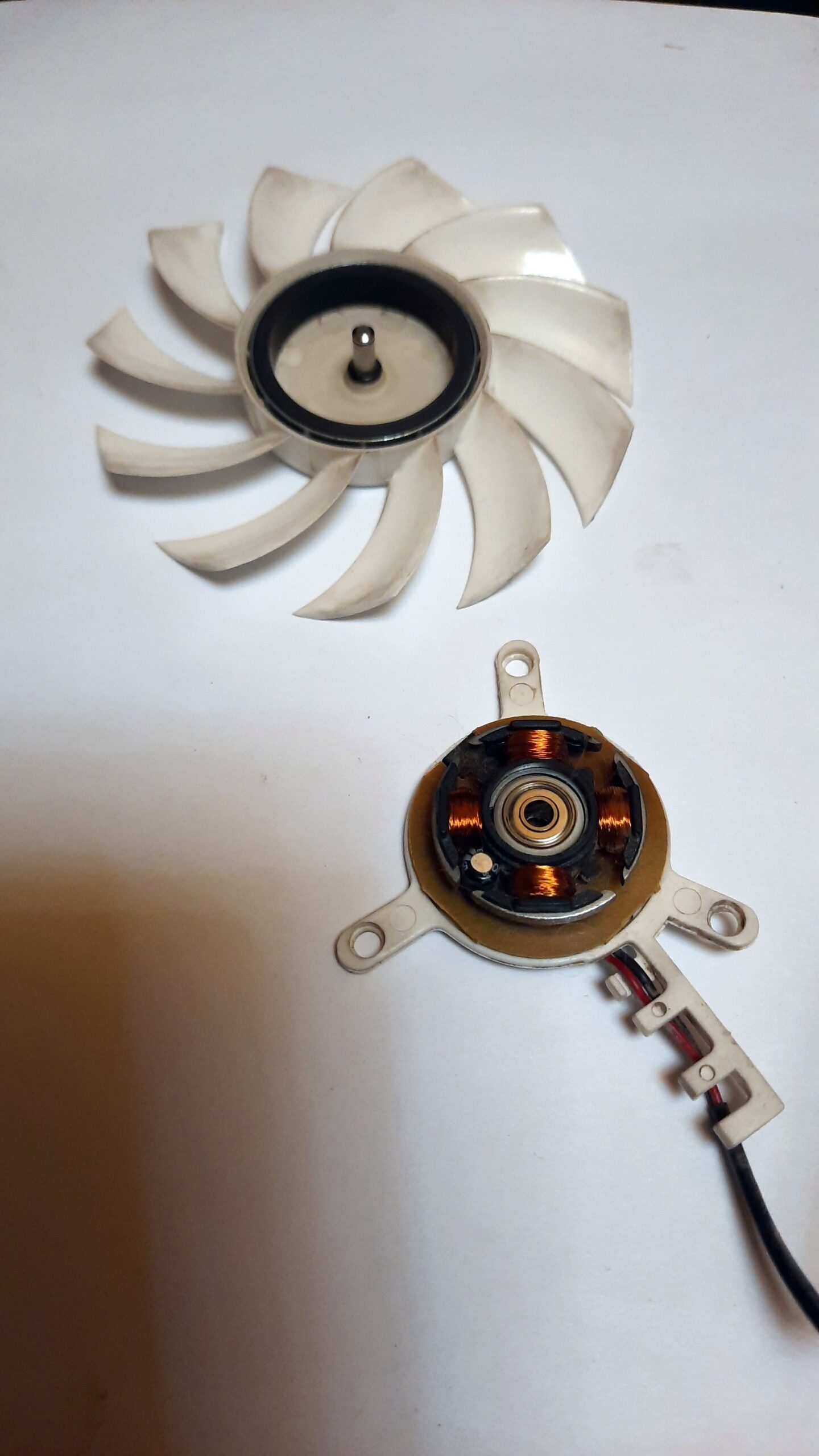

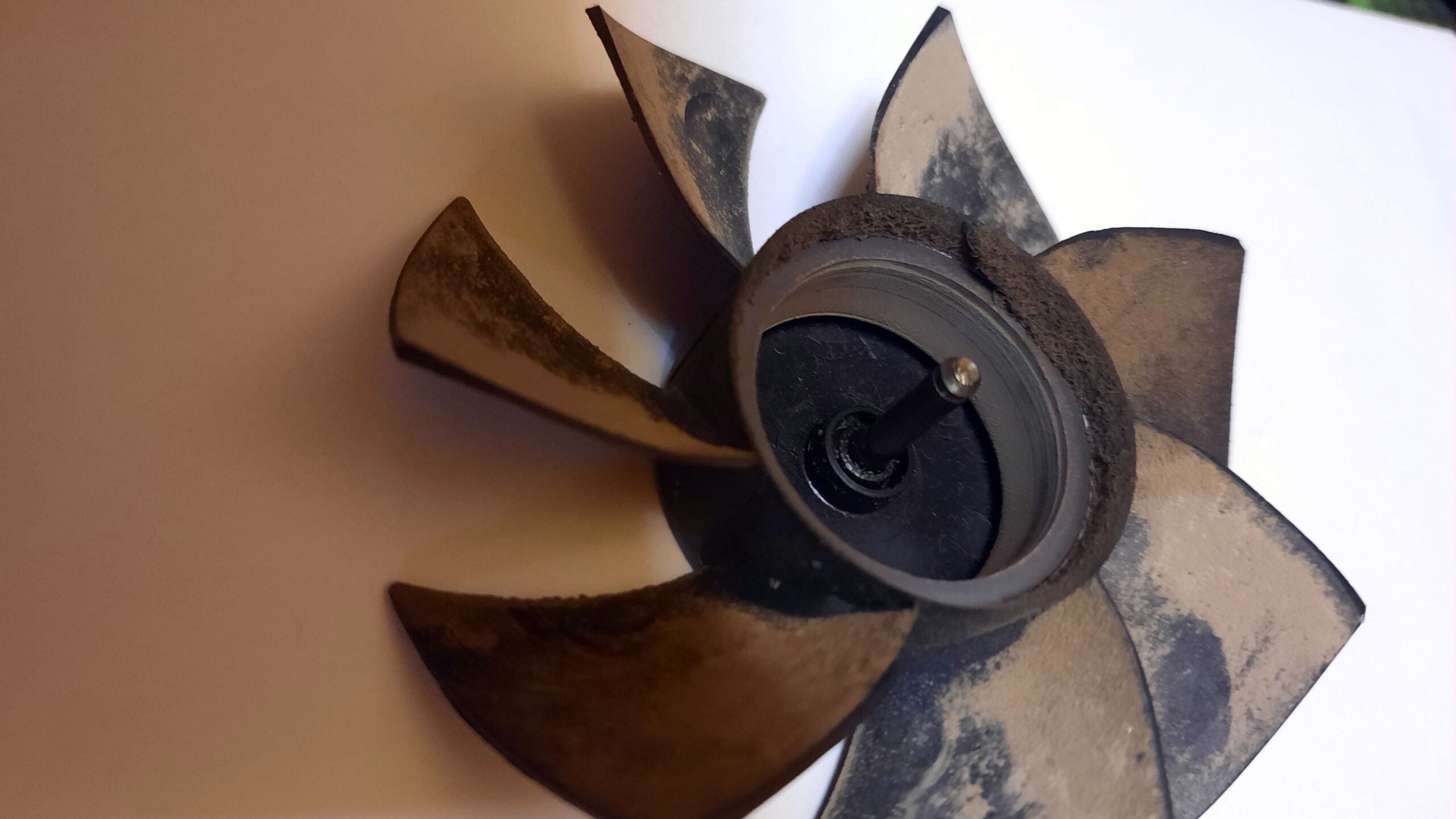

Остальные разбираем и тщательно протираем спиртовыми салфетками

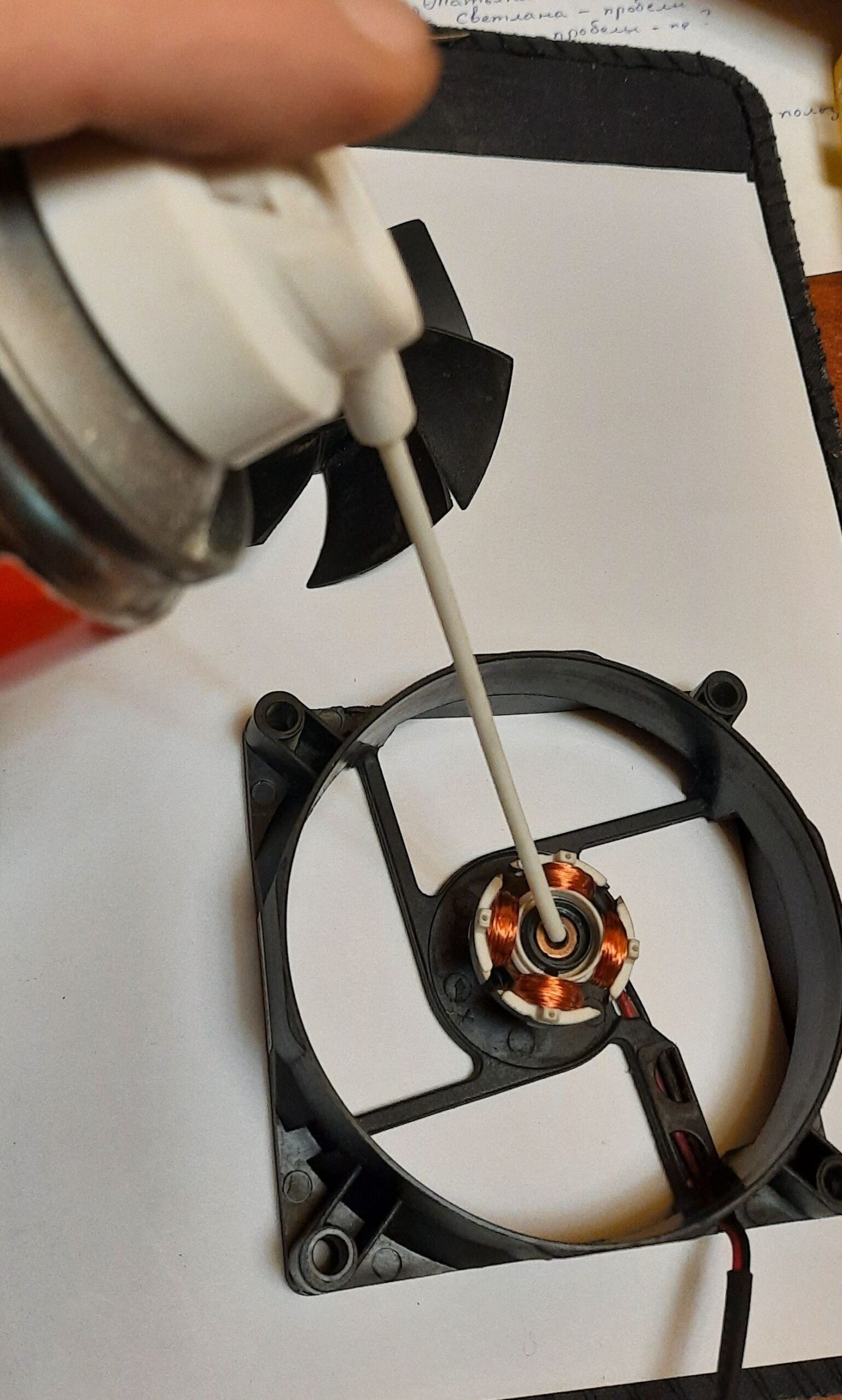

Смазываем и собираем обратно

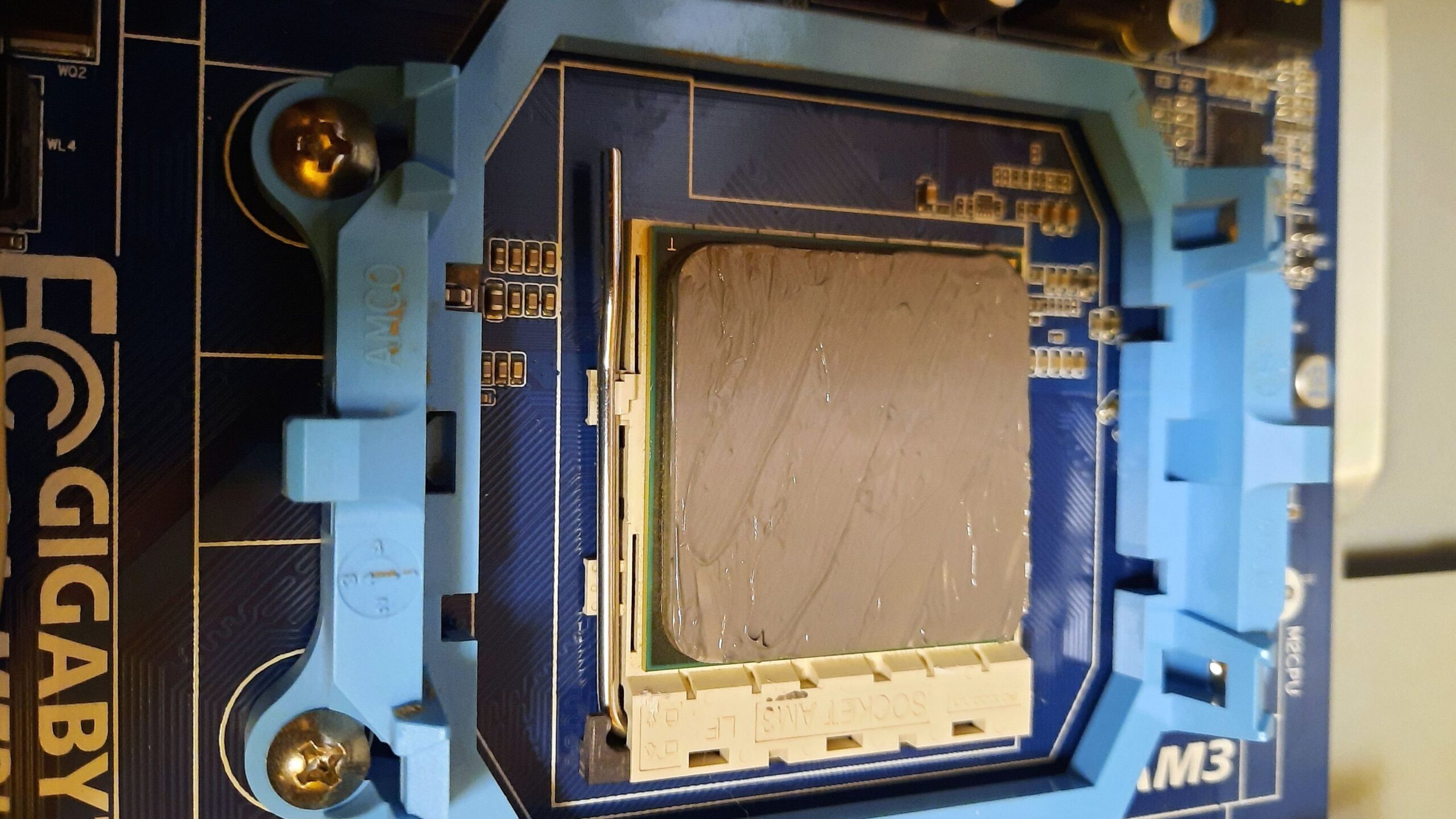

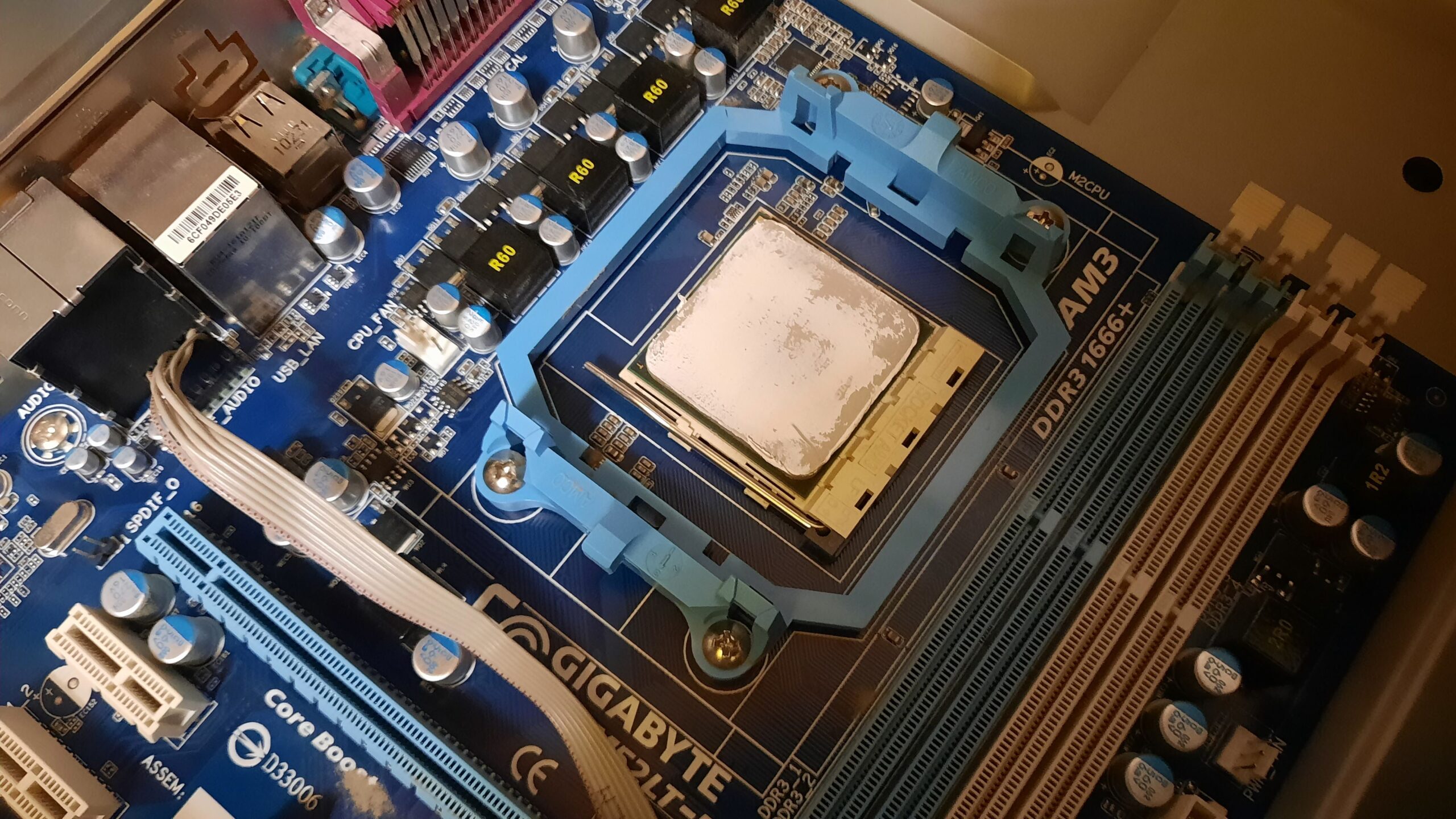

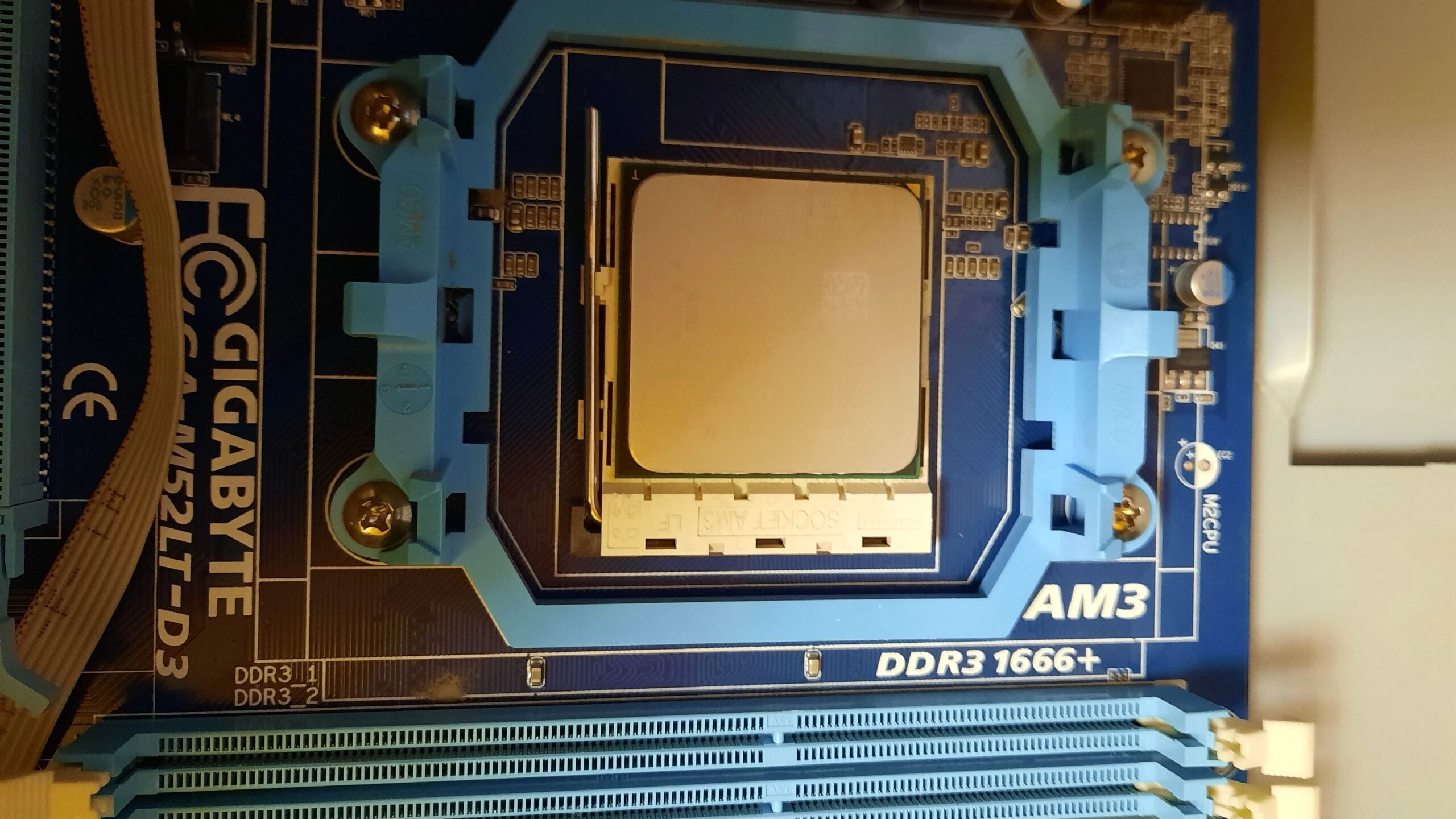

Меняем термопасту процессора для качественного теплоотвода

Контакты оперативной памяти тоже не мешало бы протереть спиртом для профилактики. Эх, гулять, так гулять!

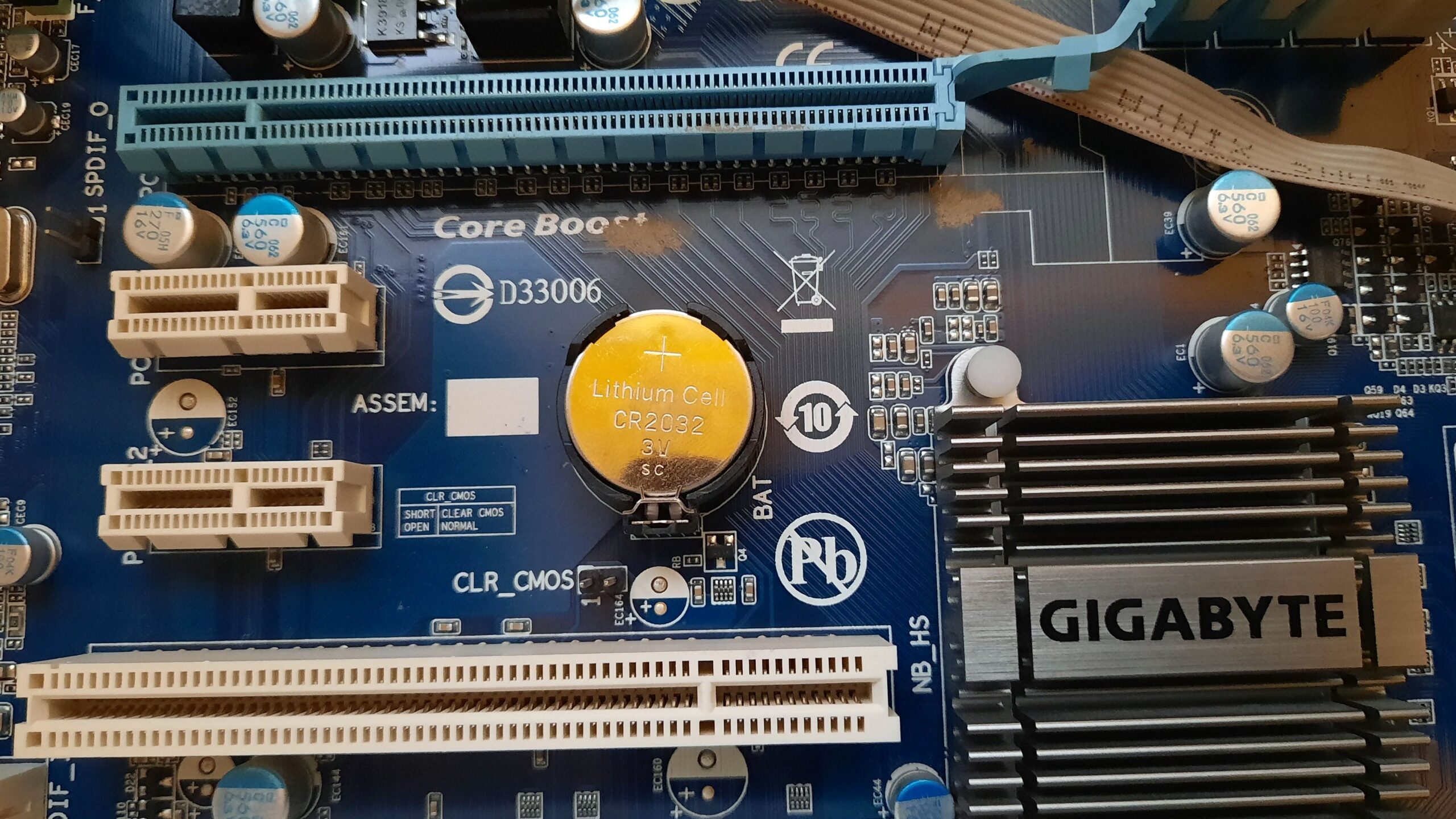

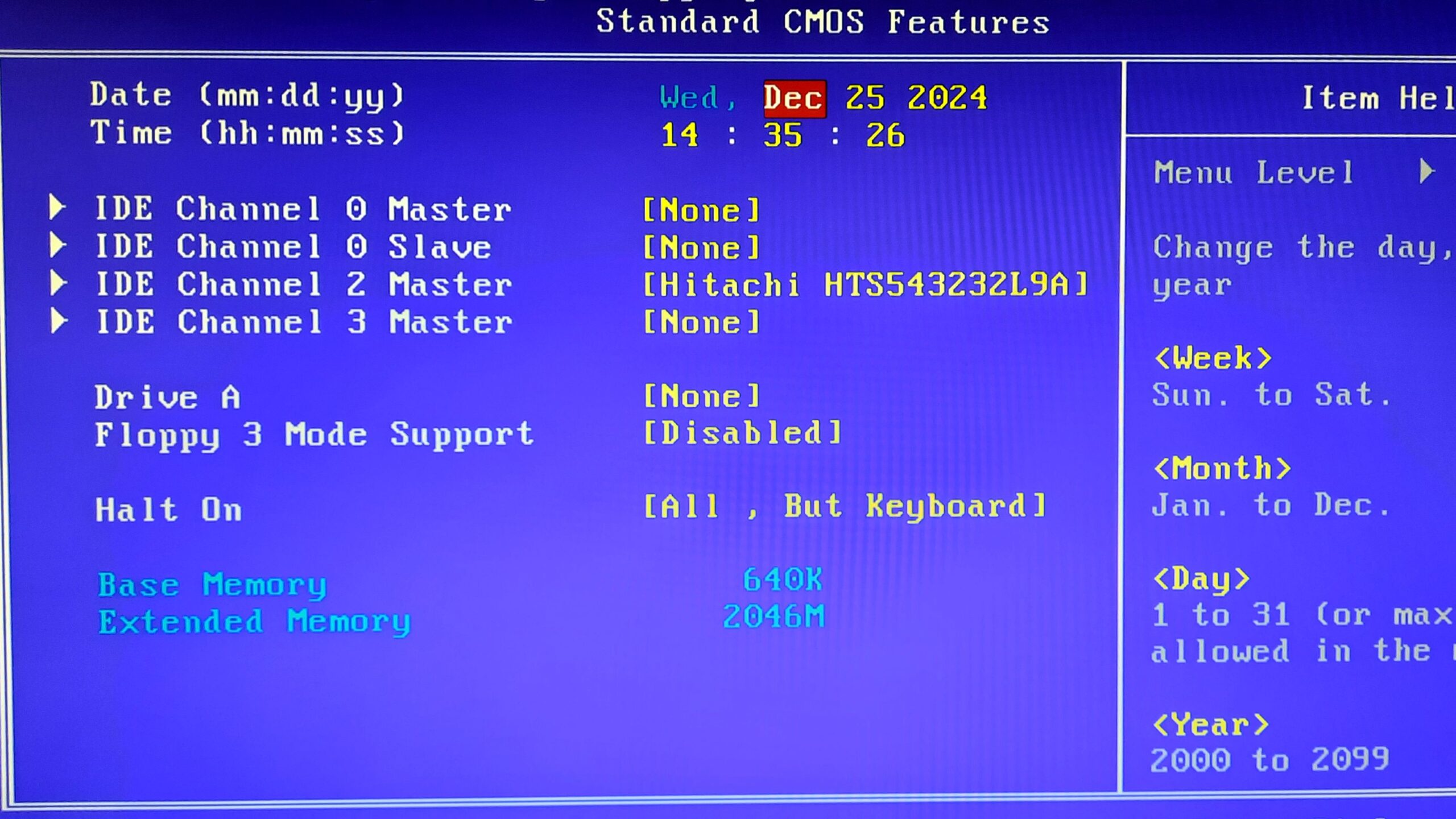

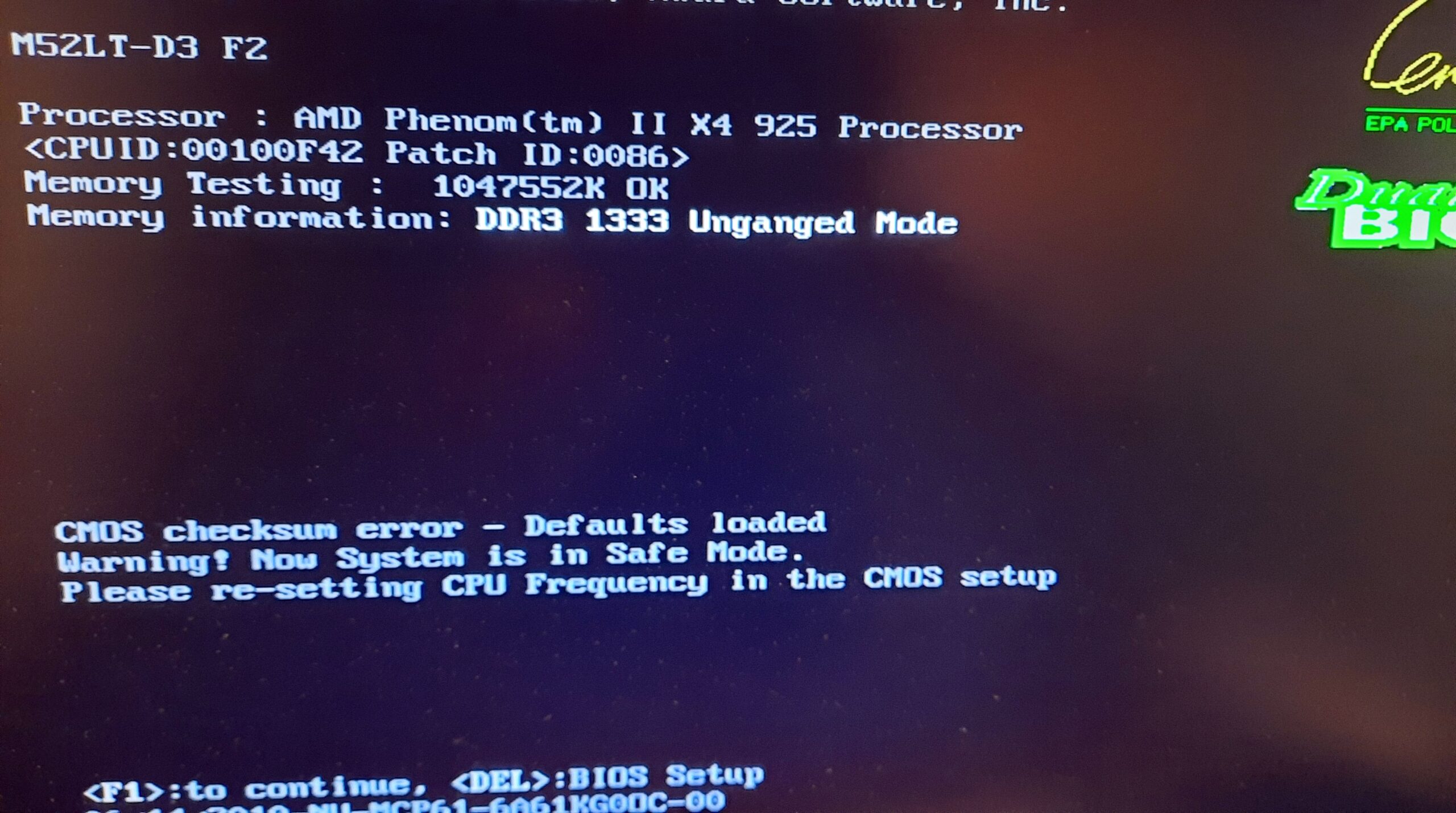

При включении компьютера обратил внимание, что время и настройки БИОСа не настроены, значит батарейка 2032 уже села. Меняем

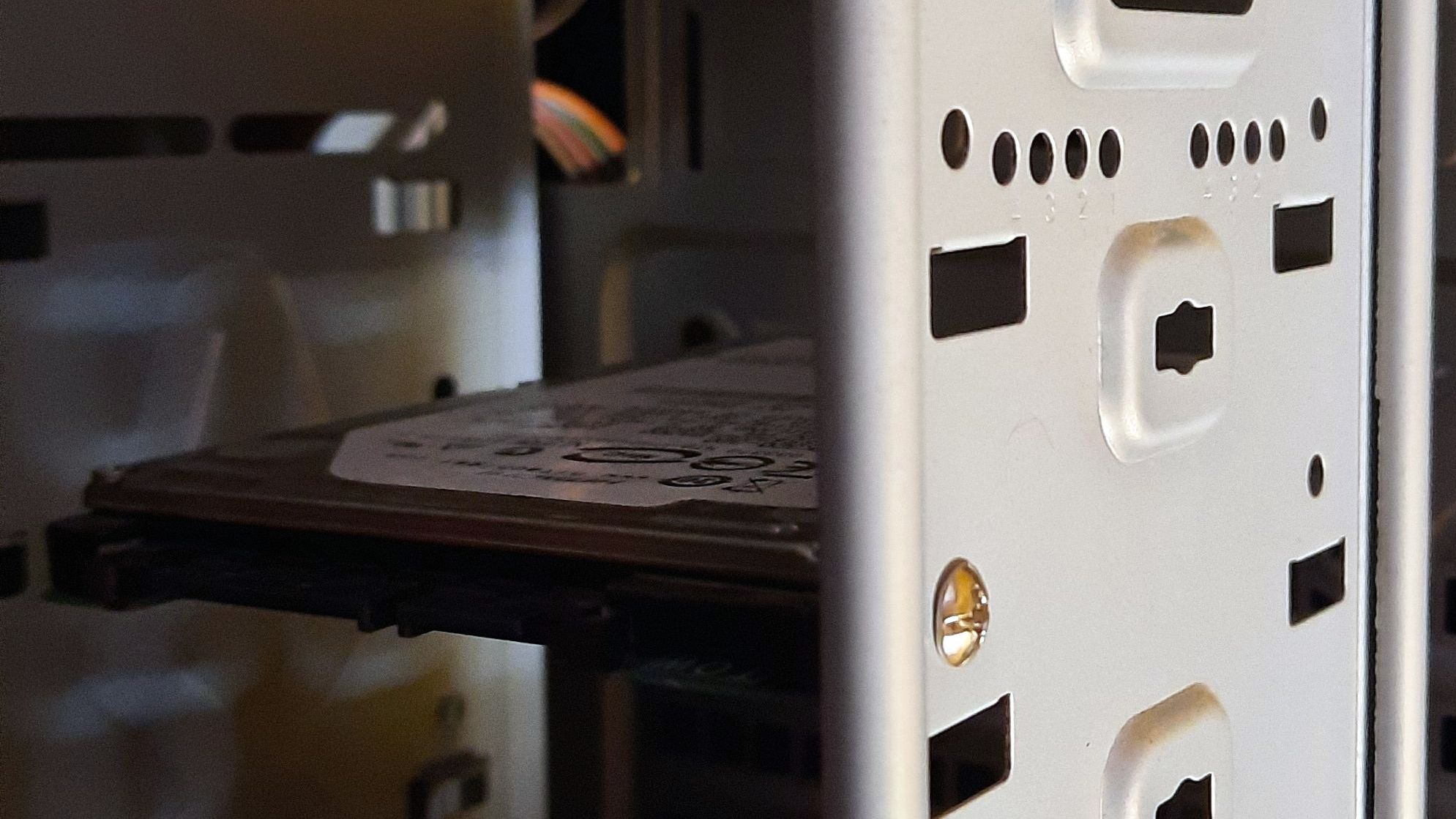

Очень мне не понравилось, как закреплён SSD диск. Практически висит в горизонтальном положении, держась за корпус одним болтом. Надо сделать хорошо

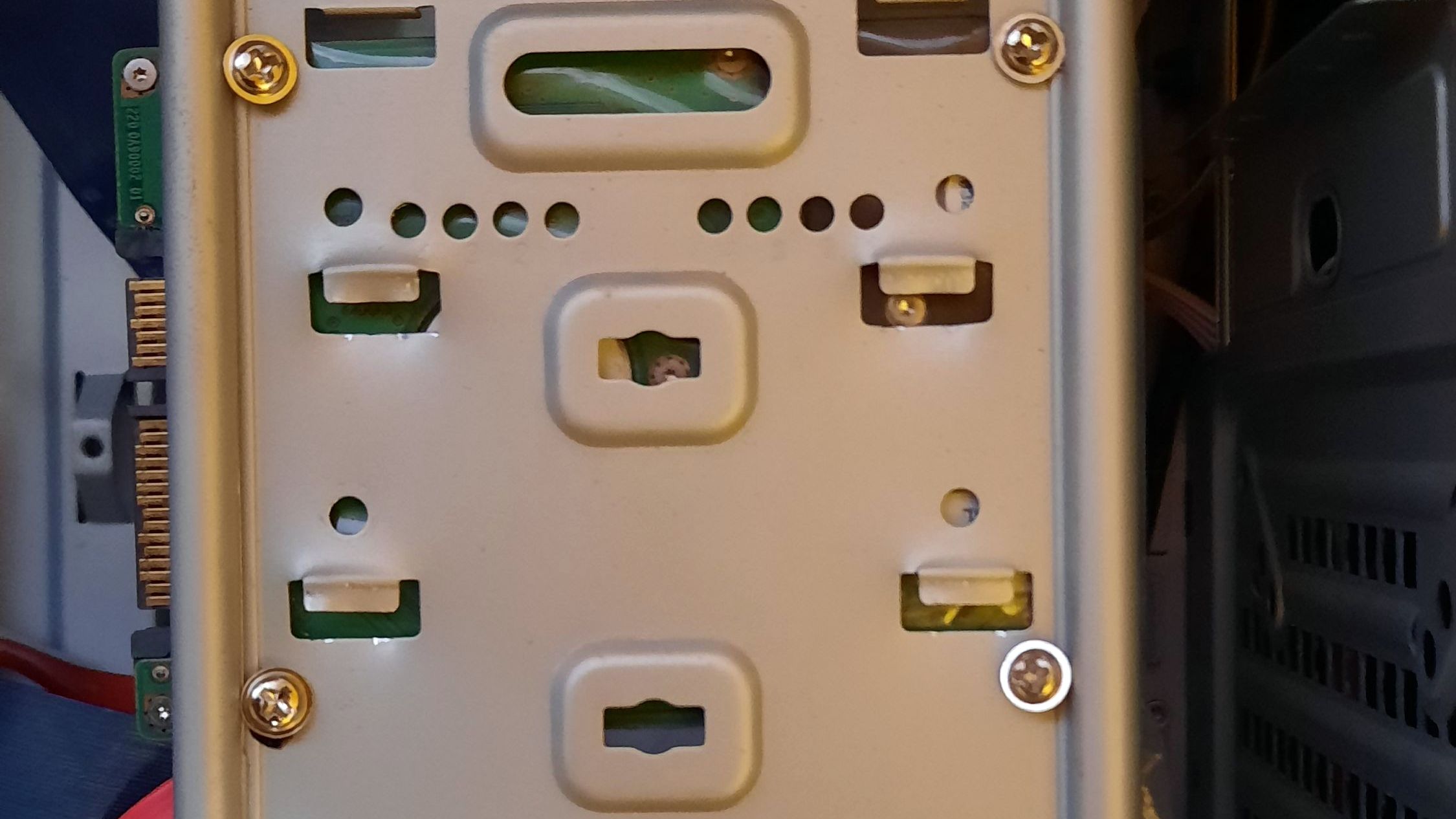

Старый корпус системного блока не рассчитан на использование таких дисков и креплений к ним не предусмотрены. Немного усовершенствуем корпус: отогнём направляющие лапки и просверлим отверстия для крепления диска.

Получилось немного не ровно, зато надёжно. А позднее я нашёл у себя специальную полочку для SSD-дисков, предназначенную как раз для таких случаев… обидно

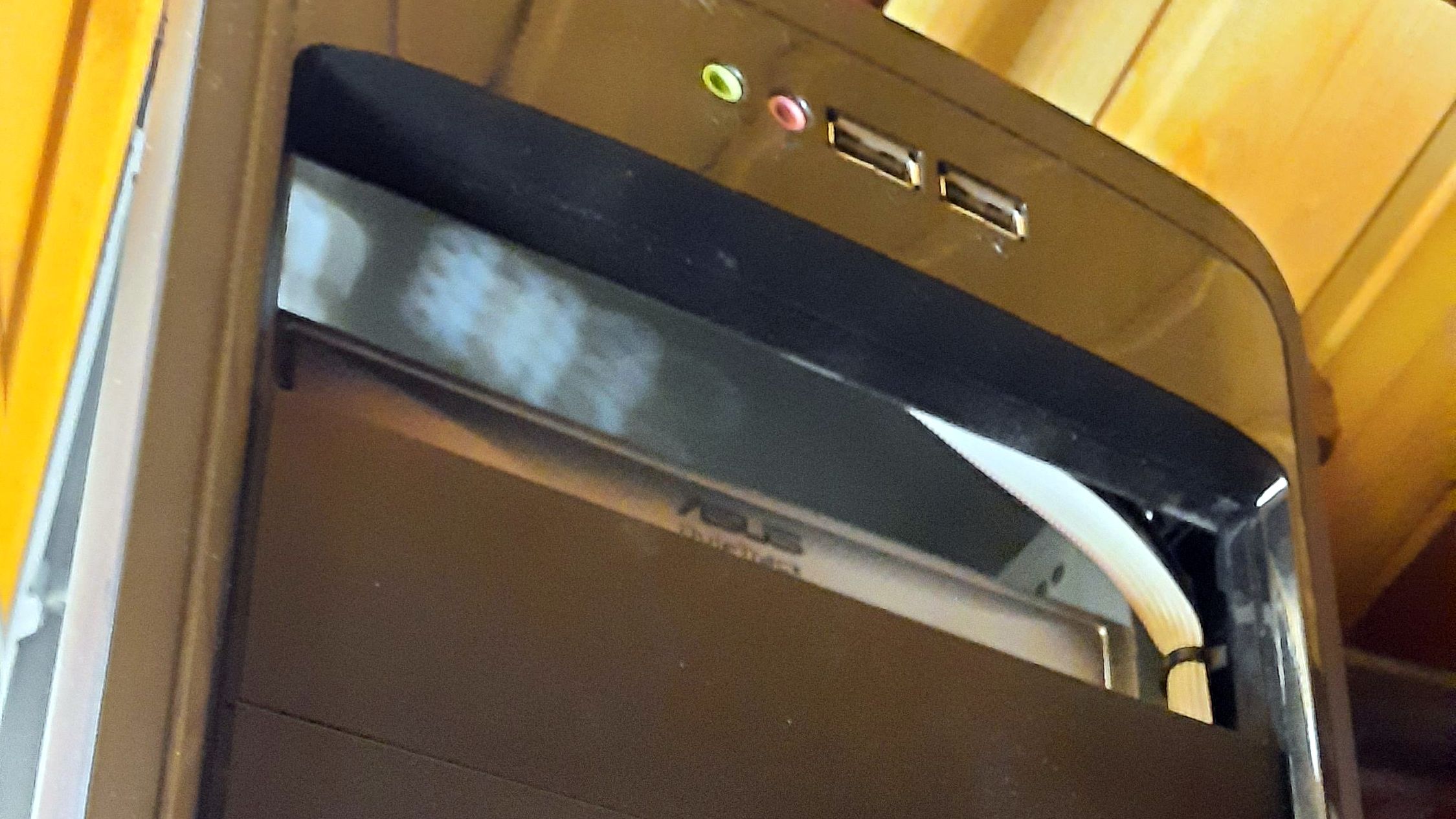

Вдавленный привод ставим на место и фиксируем болтами
