Разбираем принтер Canon MG4240

В одной из статей я писал о том, почему принтер не захватывает бумагу. Виной, как правило, становится ролик захвата бумаги. В этой статье хочу рассказать и пошагово показать, как до него добраться в струйном принтере Canon MG4240. Дело это непростое и очень долгое, т.к. принтер придётся разобрать почти полностью. Но я справился, а значит и вас получится. Поехали…

1. Вынуть картриджи. Обязательно заверните их в какой-нибудь пакет или специальную упаковку, чтобы не залить всё краской.

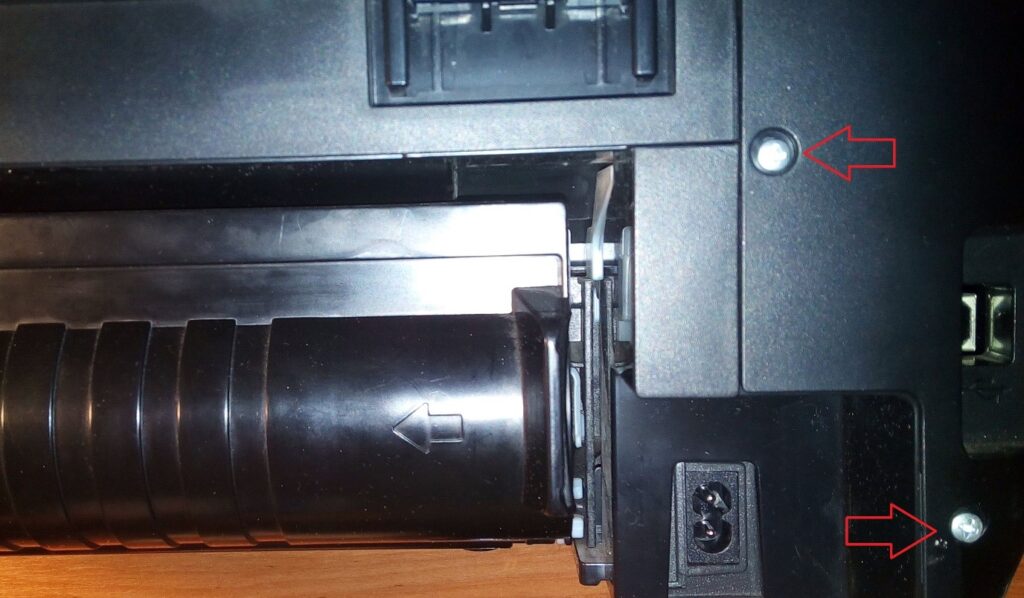

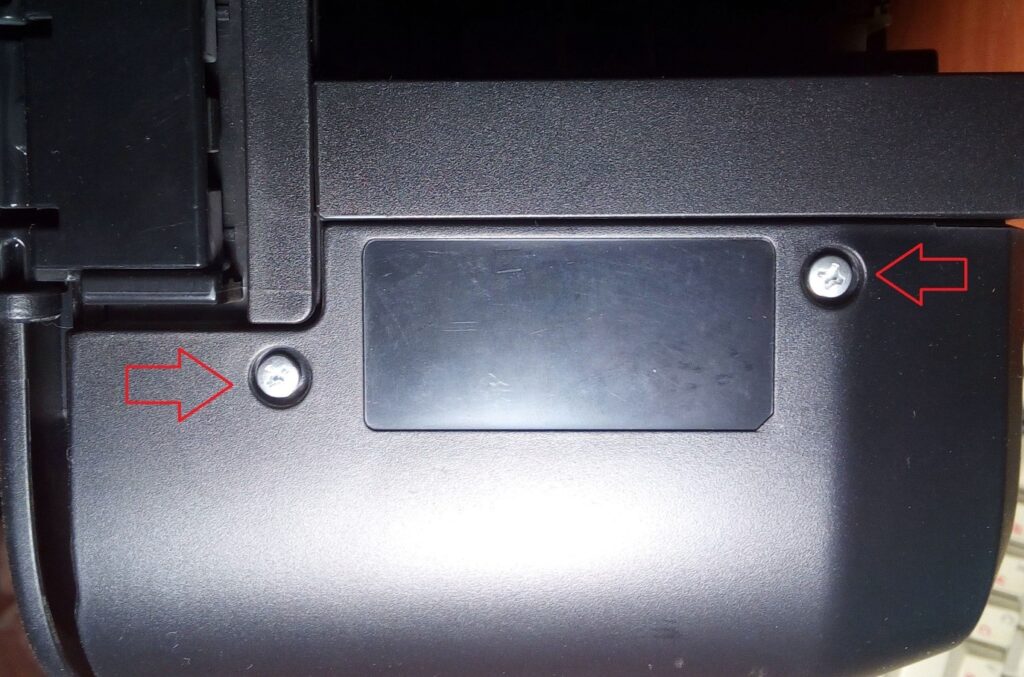

2. Выкрутить винты сзади принтера.

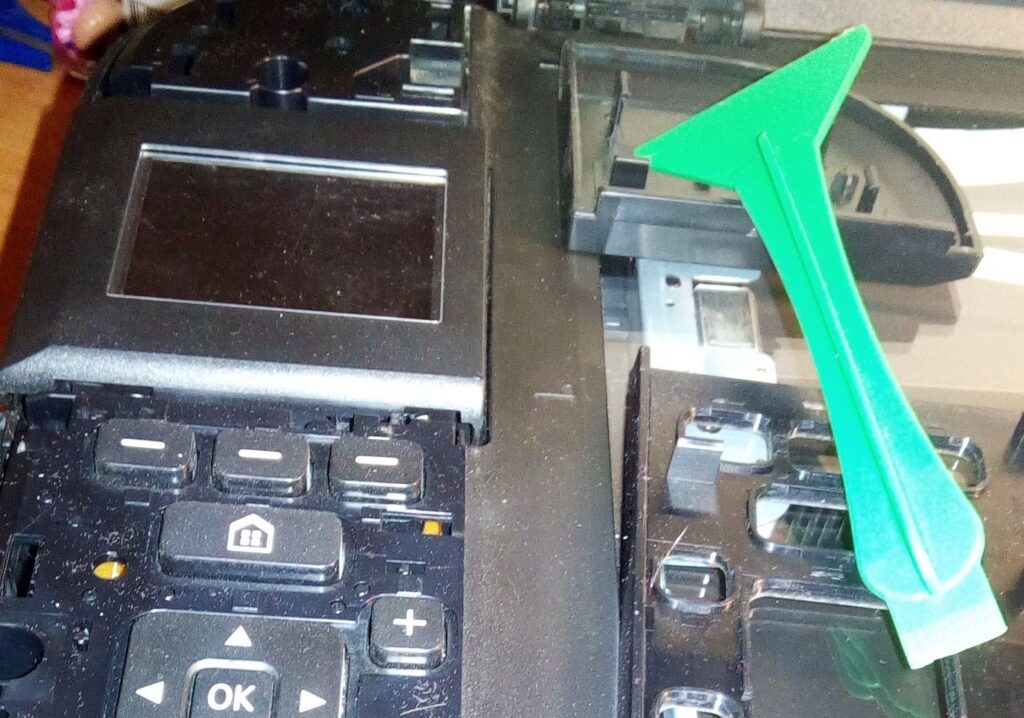

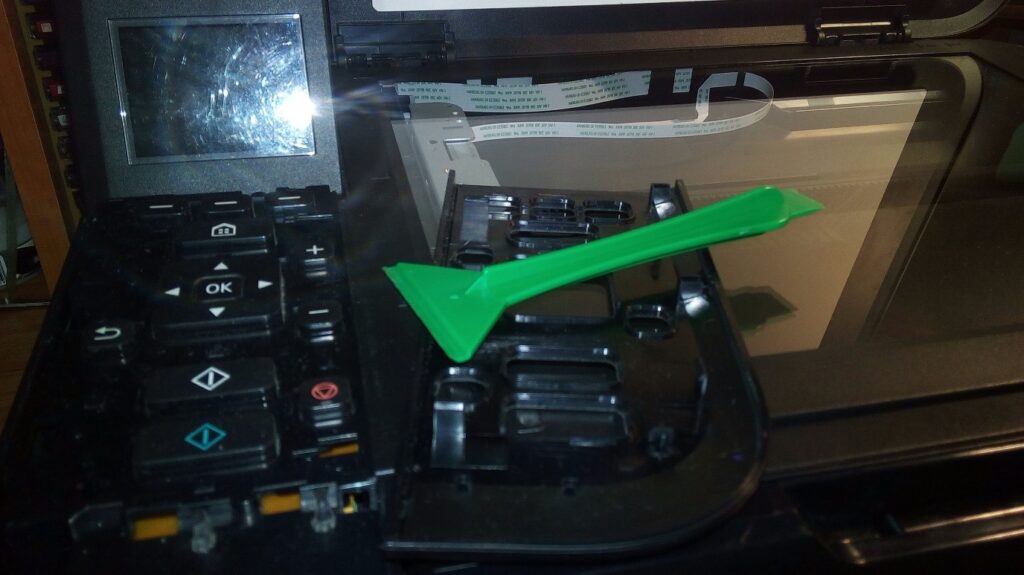

3. Отстегнуть верхние части панели кнопок.

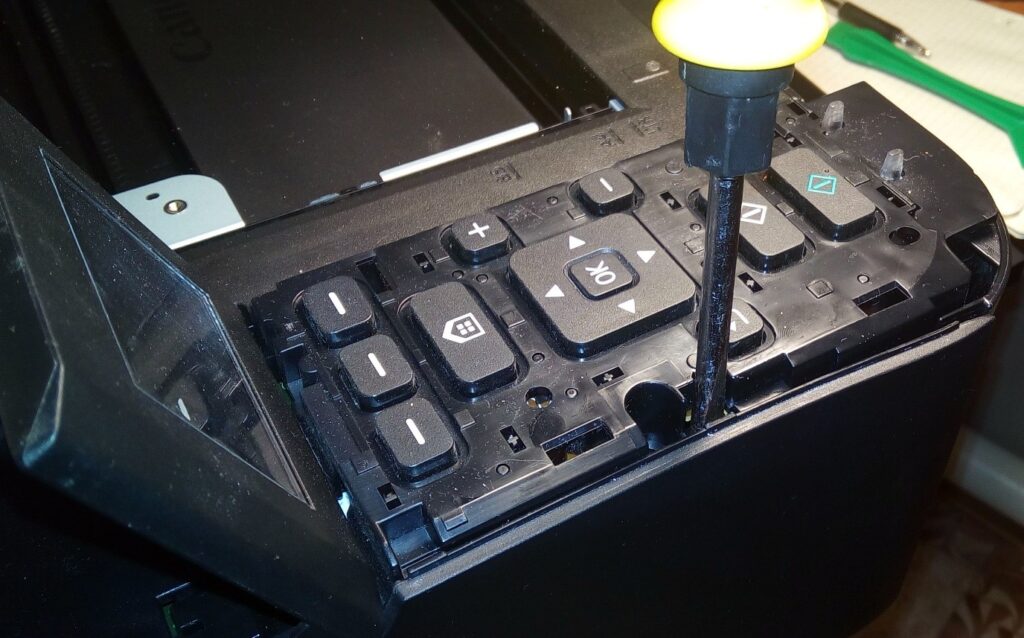

4. Выкрутить винты под панелью. Их 4 штуки, второй сверху — короткий

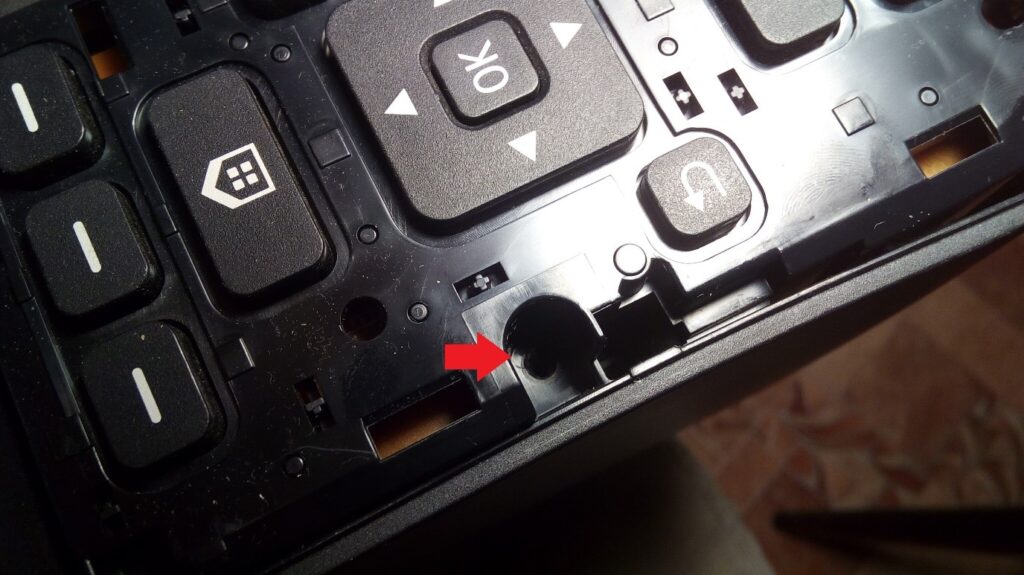

5. Снять левую крышку. Тут всеми любимые защёлки. Поддеть снизу, спереди, сзади, нажать в отверстие сверху

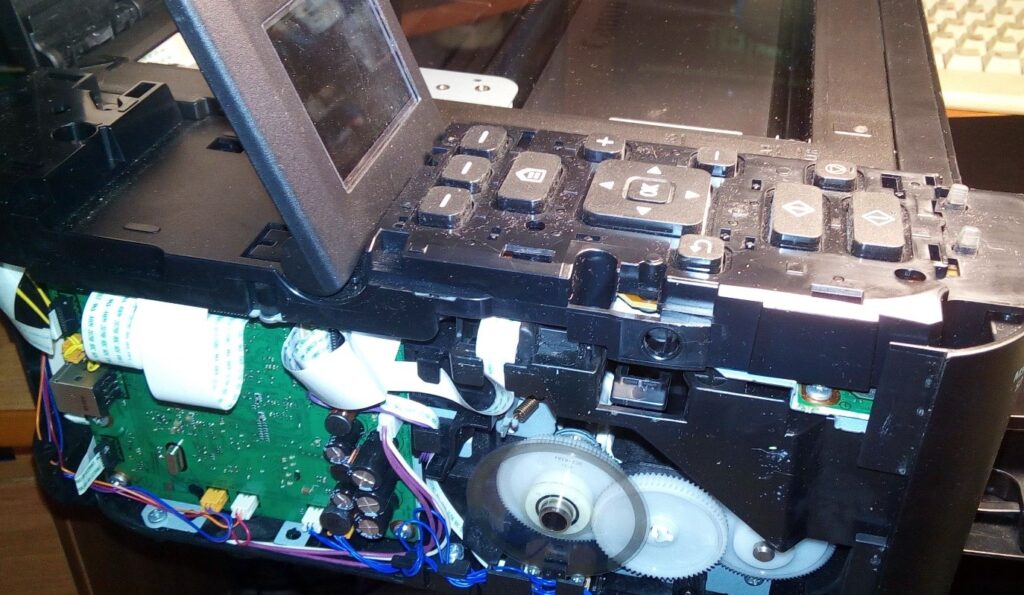

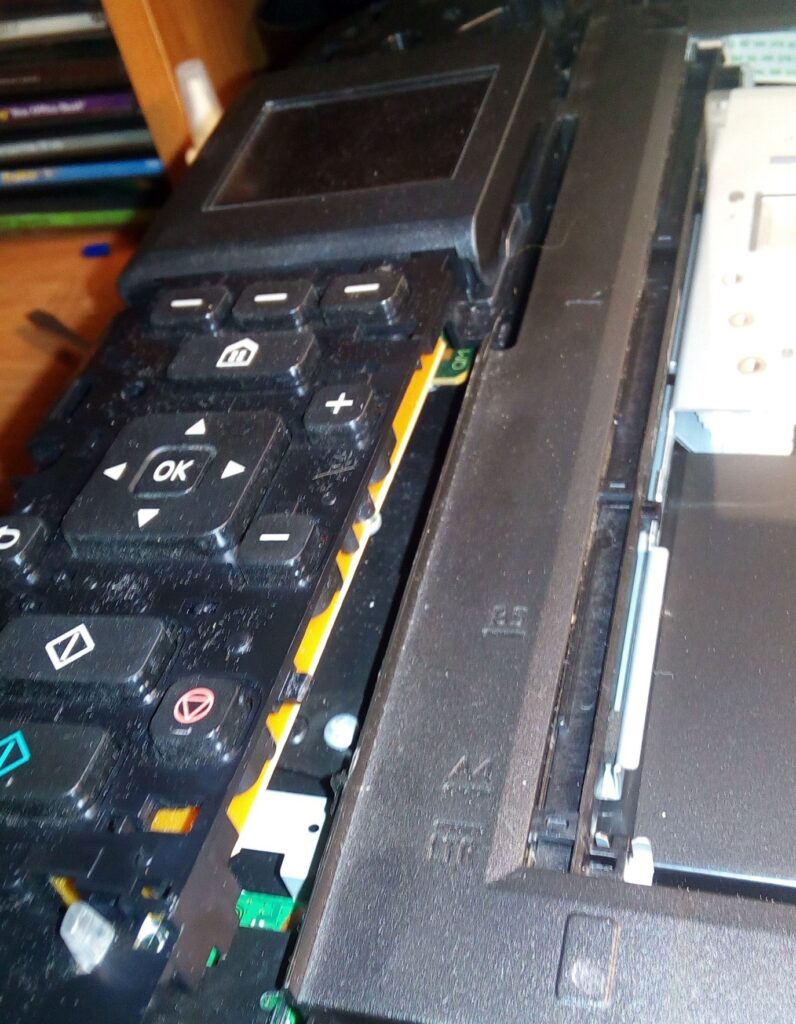

 6. Снять панель с кнопками, смещая влево. Осторожно, шлейфы!

7. Снять уголок с кнопкой выключения

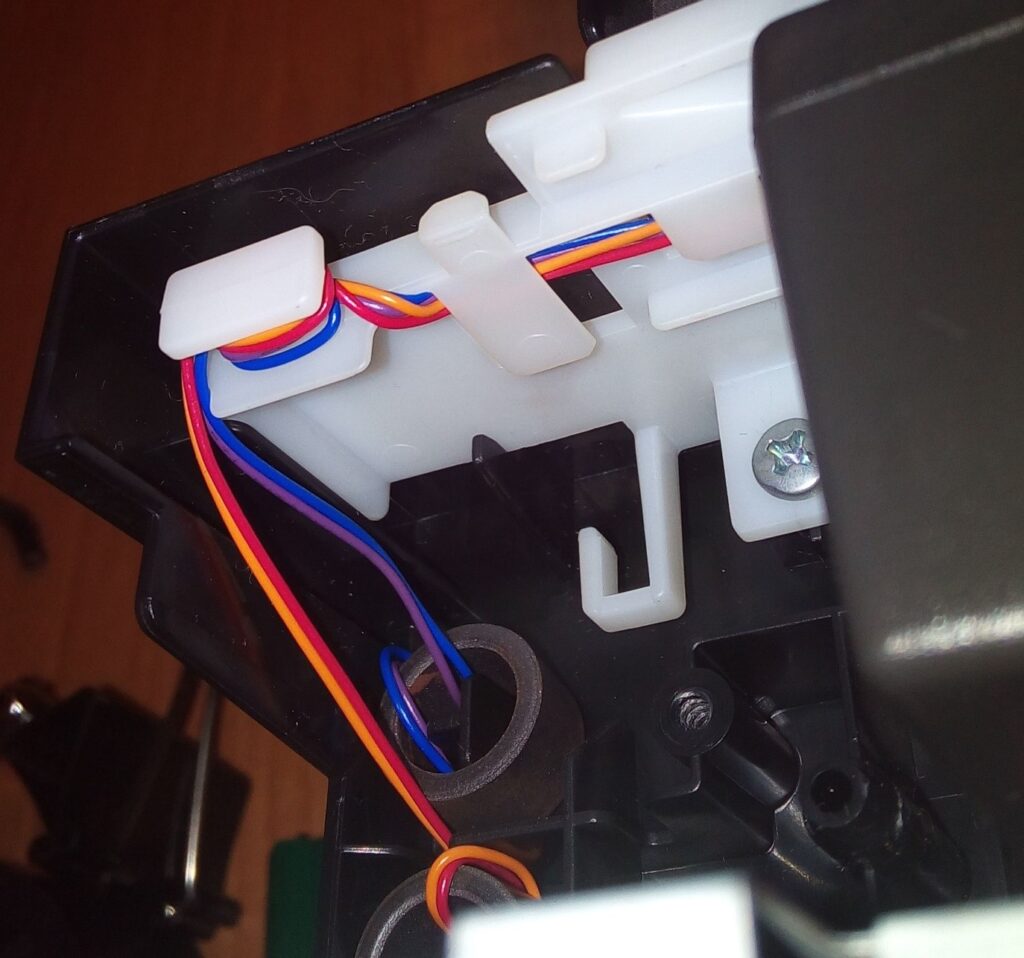

8. Отвязать синий провод от корпуса. Можно сначала отвязать, потом снять уголок.

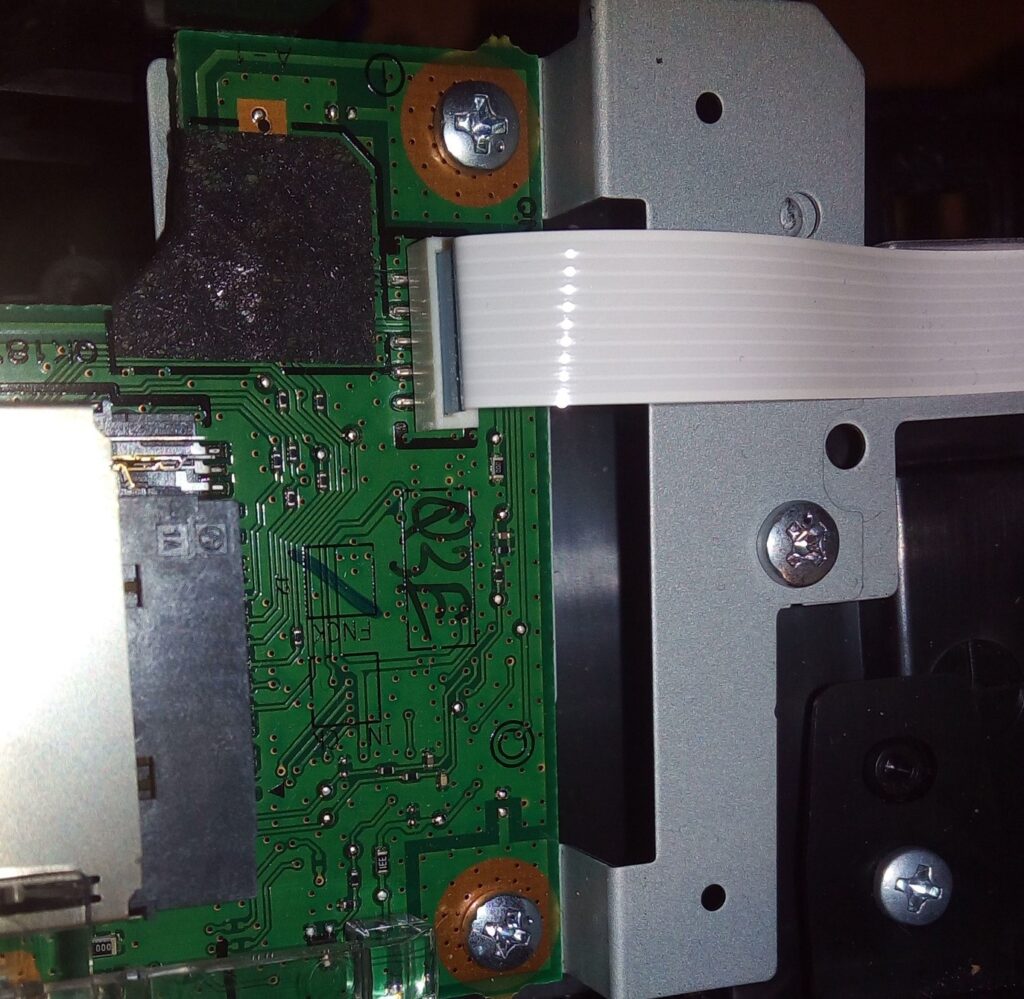

9. Снять плату кард-ридера

Обратите внимание на шлейф – он приклеен к планке, снимаем вместе с ней

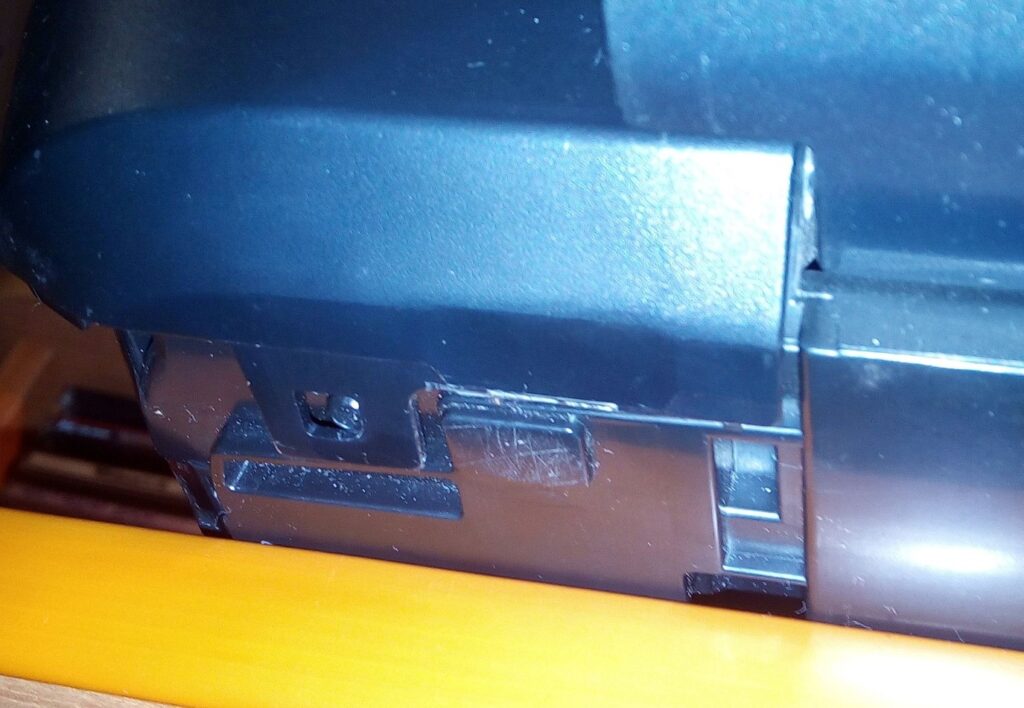

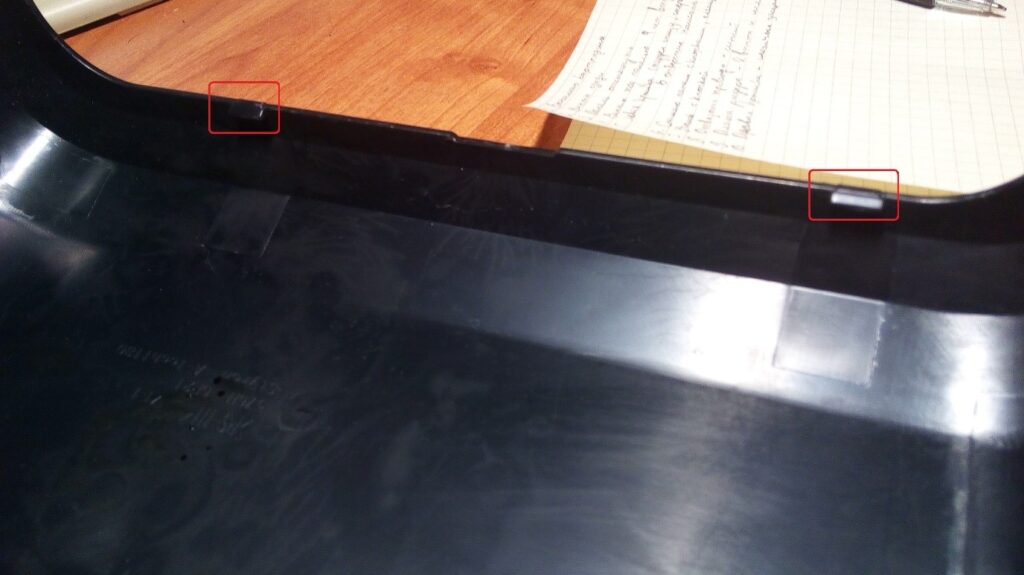

10. Снять правую крышку. Защёлка внизу заставит помучиться

11. Настала очередь сканера. Снимаем его в несколько этапов:

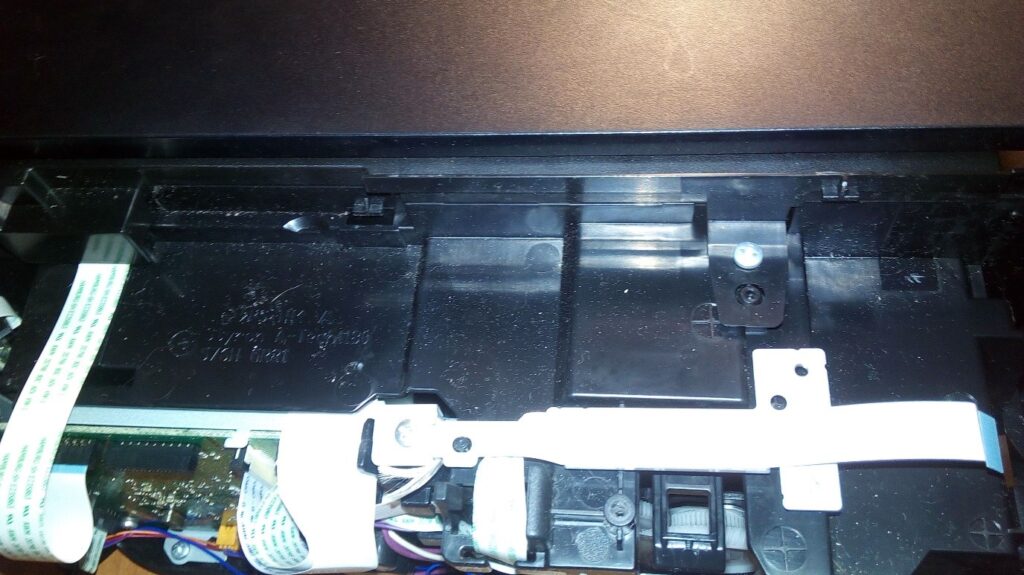

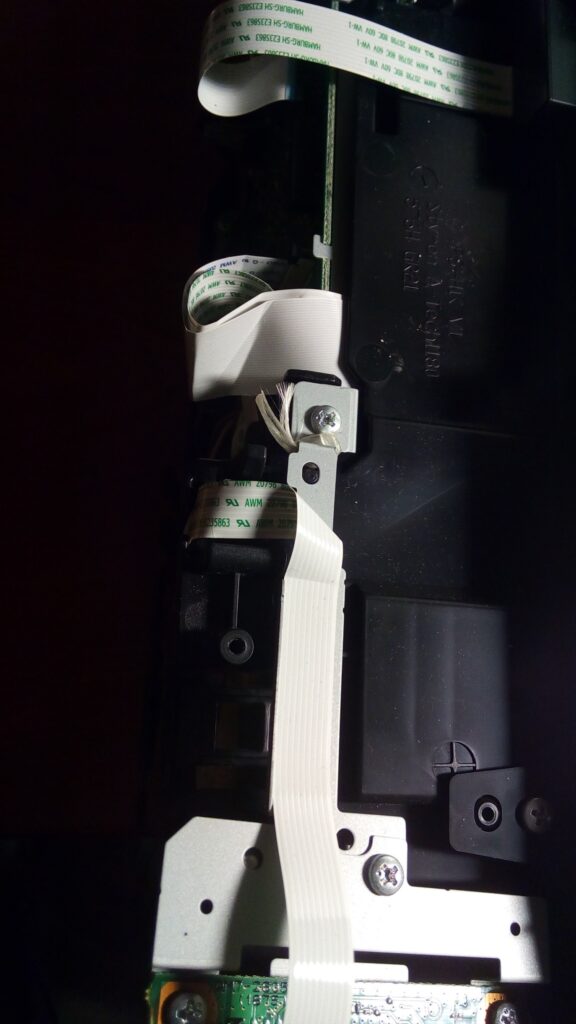

Откручиваем винты: справа один, слева 3 и шлейф.

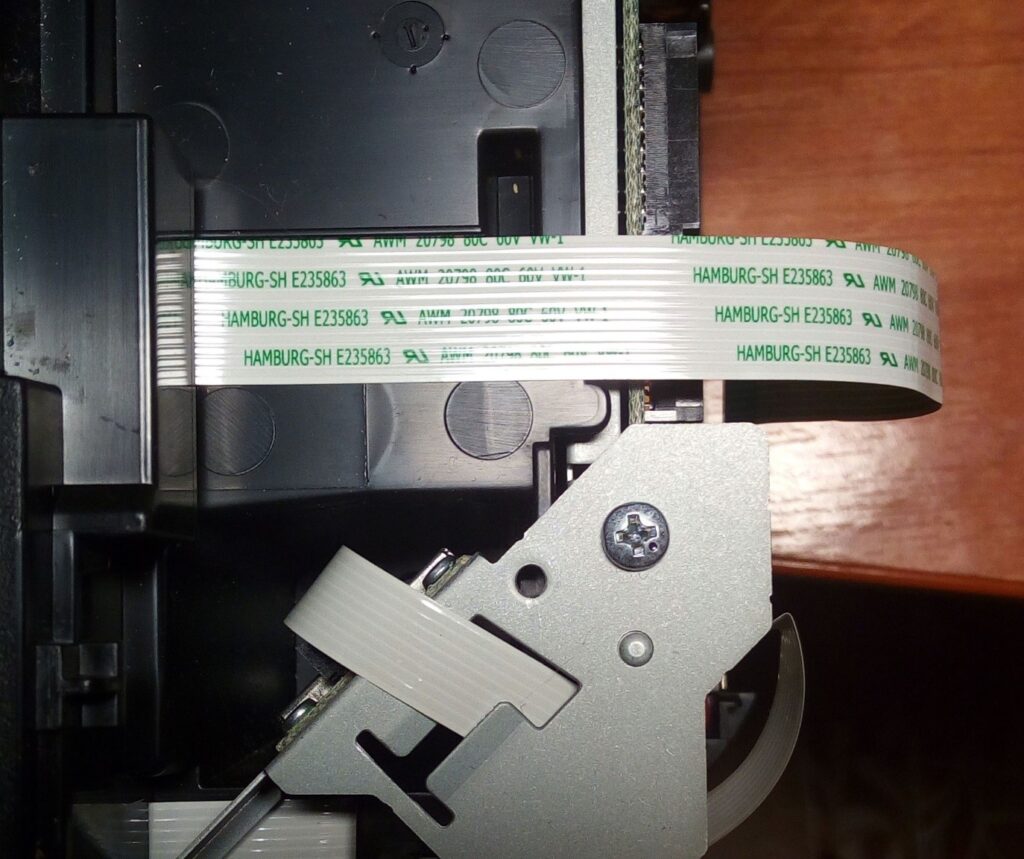

Отцепить Шлейф WiFi-адаптера

Отключить WiFi-адаптер

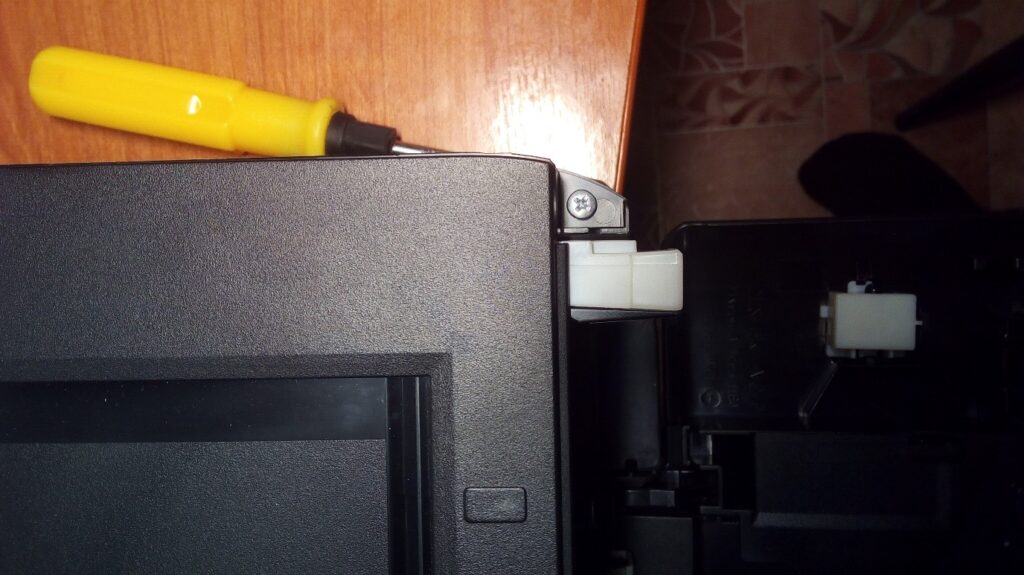

Выкрутить винт в глубине

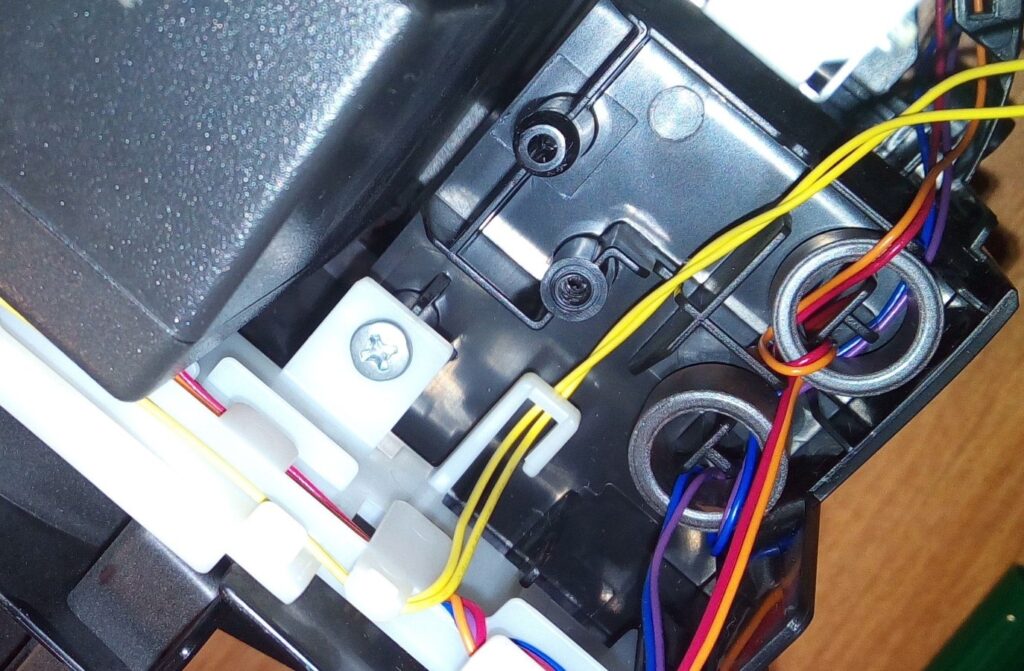

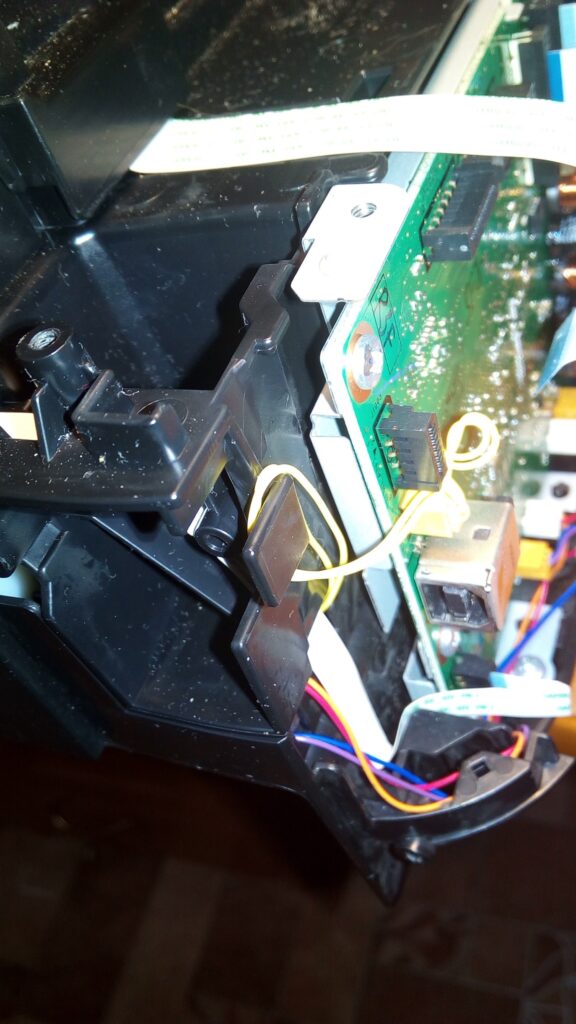

Отвязать жёлтый провод

Отцепить шлейф внизу

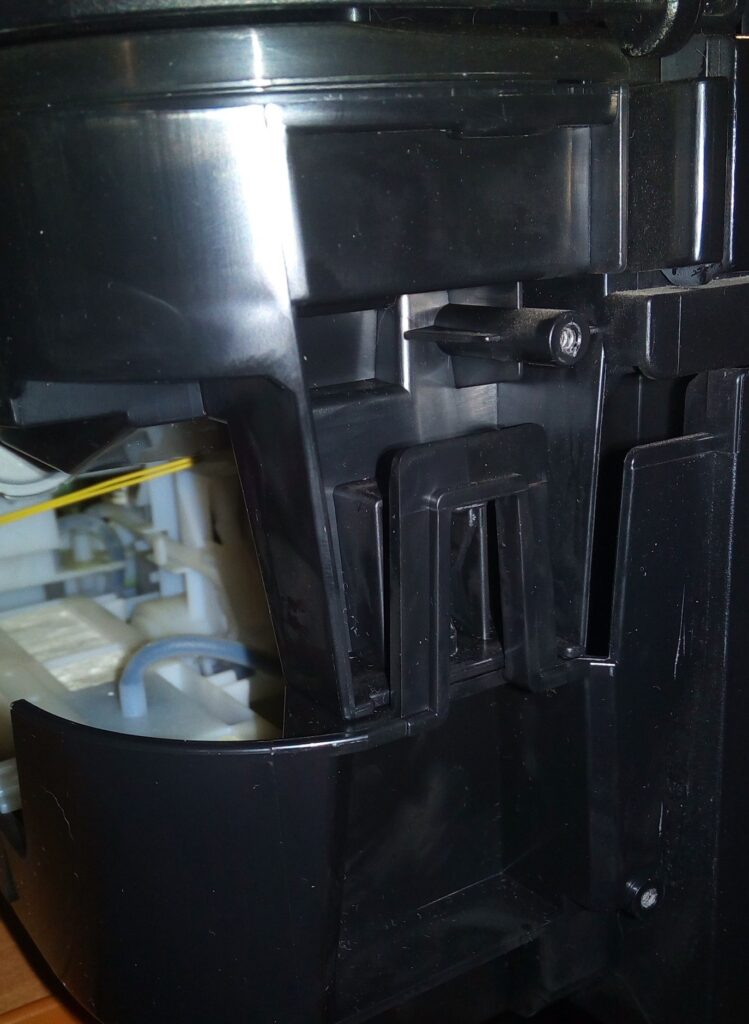

Лапа сзади

Затем снимаем весь сканер

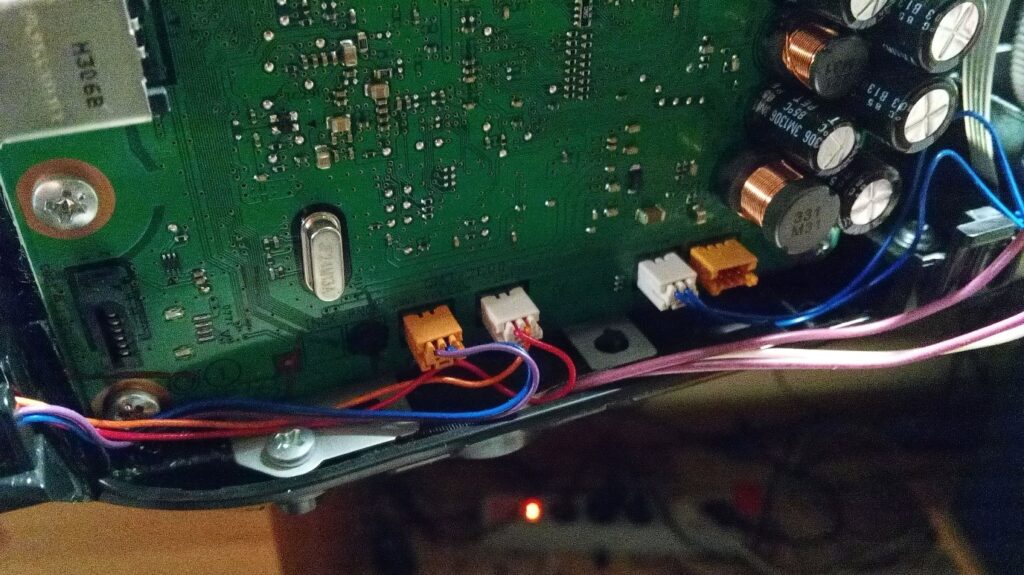

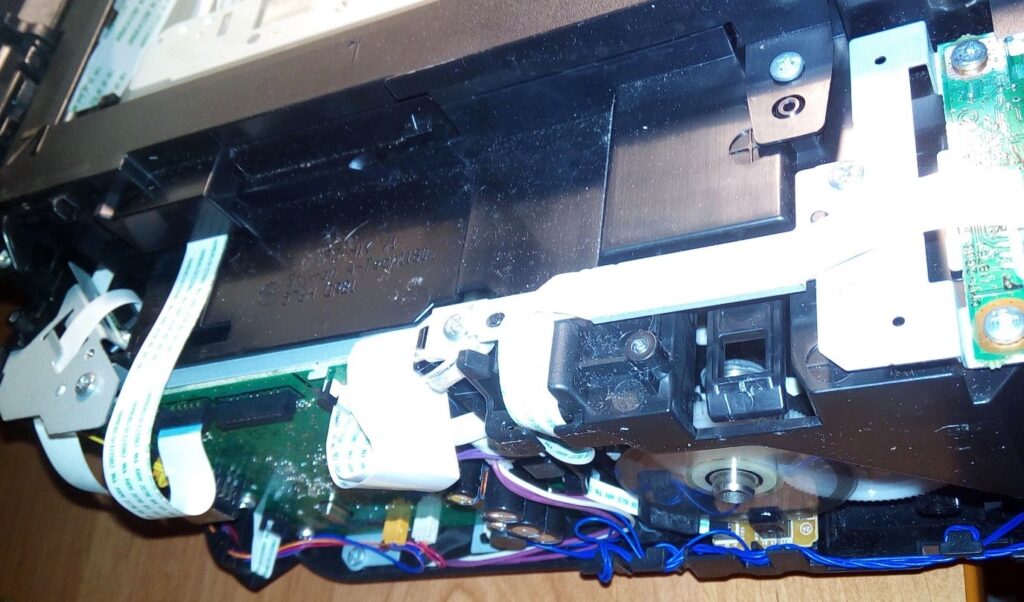

12. Отключаем все шлейфы и провода от платы

13. Снять переднюю дверку. Не обязательно, но чтоб не мешалась можно

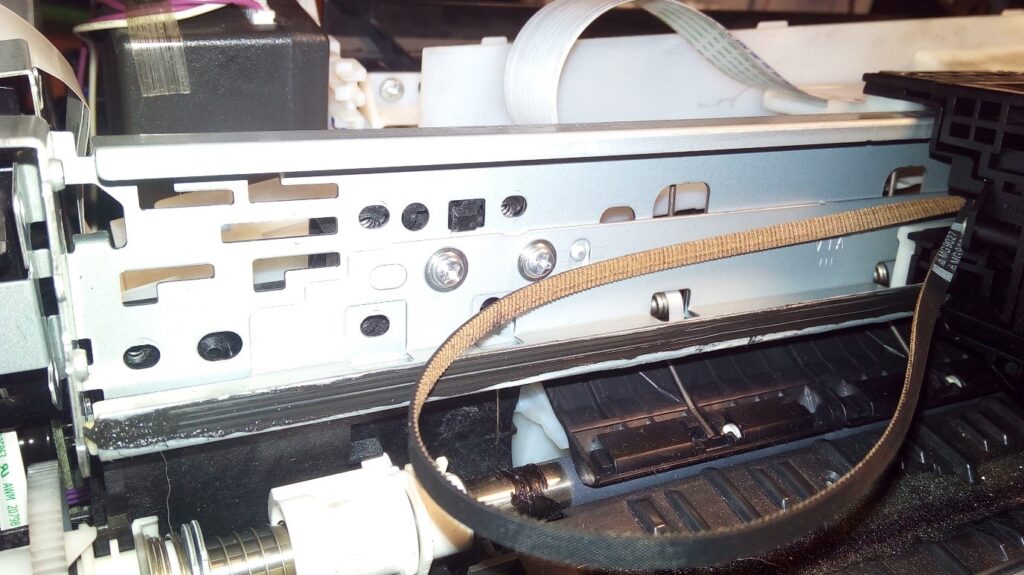

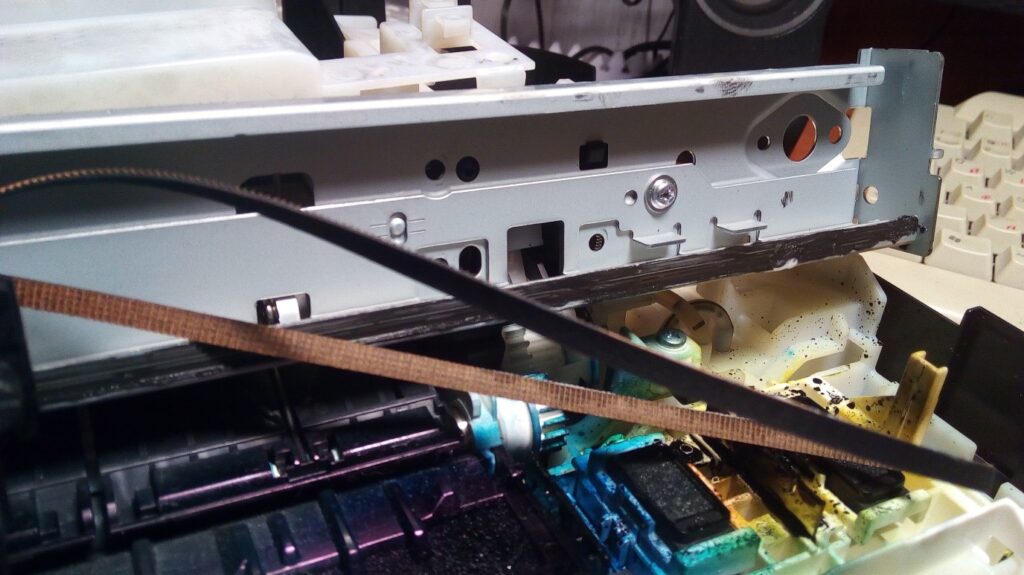

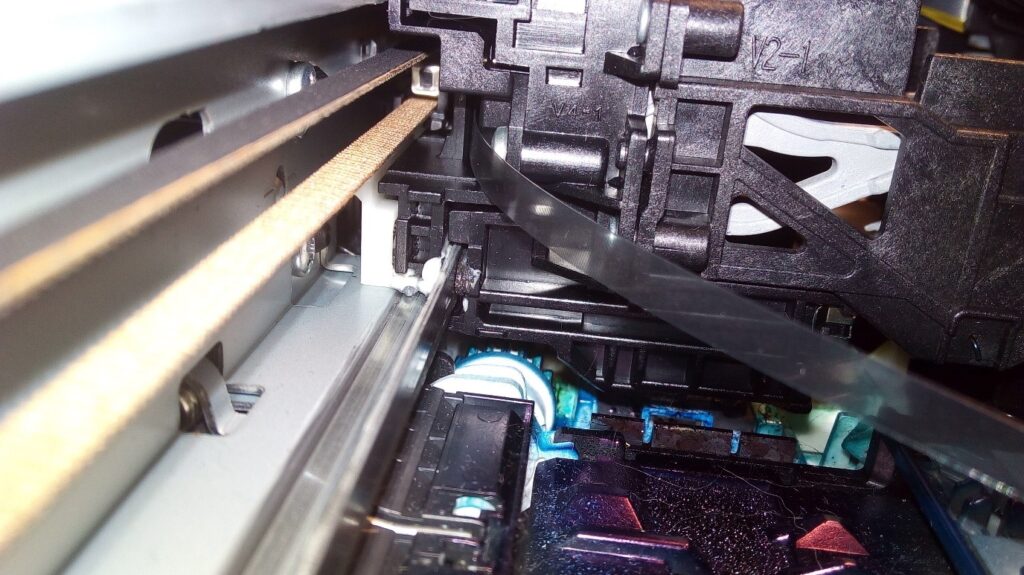

14. Отцепить пружинку, натягивающую ленту. Саму ленту вынимать очень аккуратно, не гните её и не пачкайте – по ней каретка при движении ориентируется.

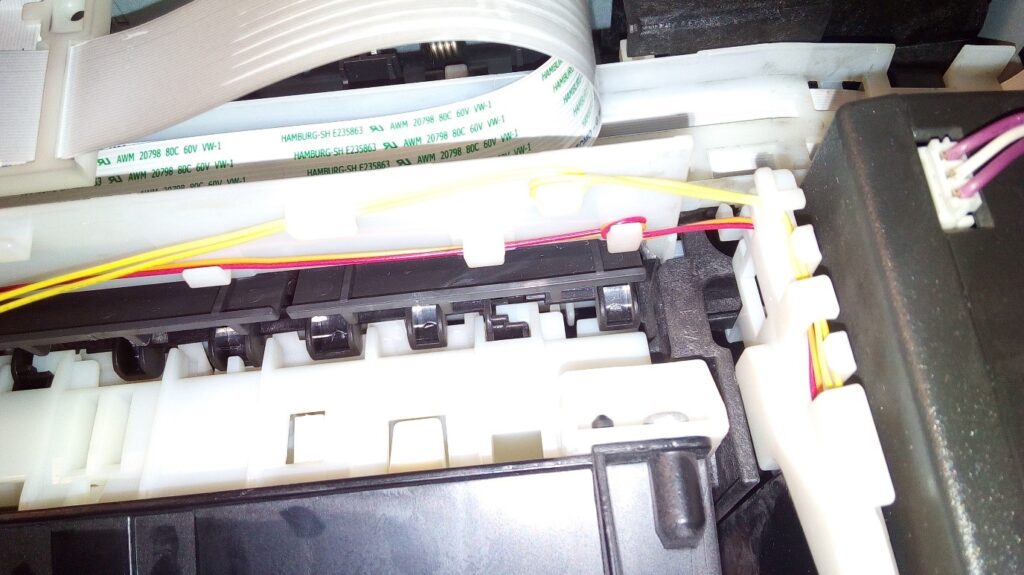

15. Снять крышку картриджей. 3 винта, желтый провод

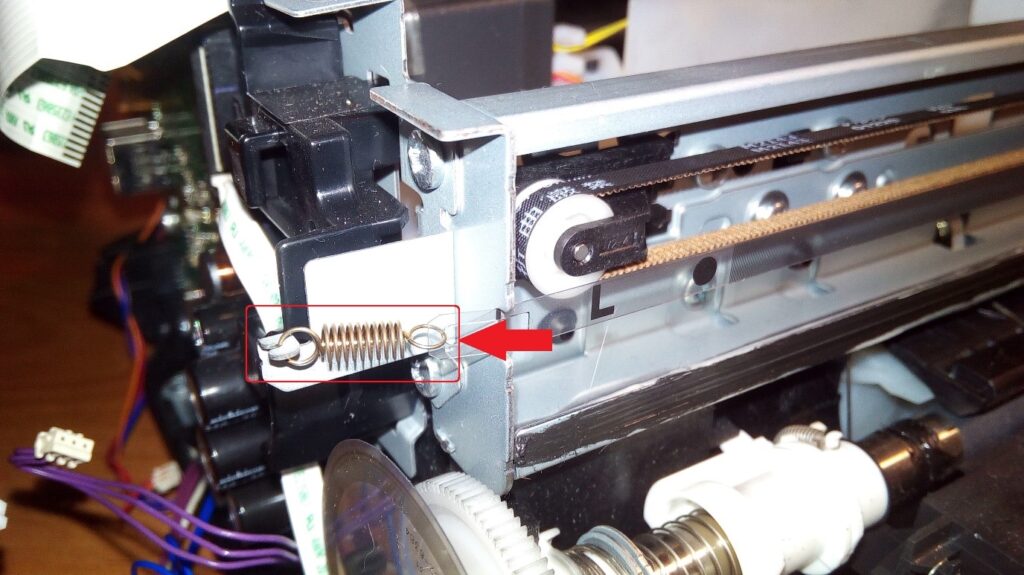

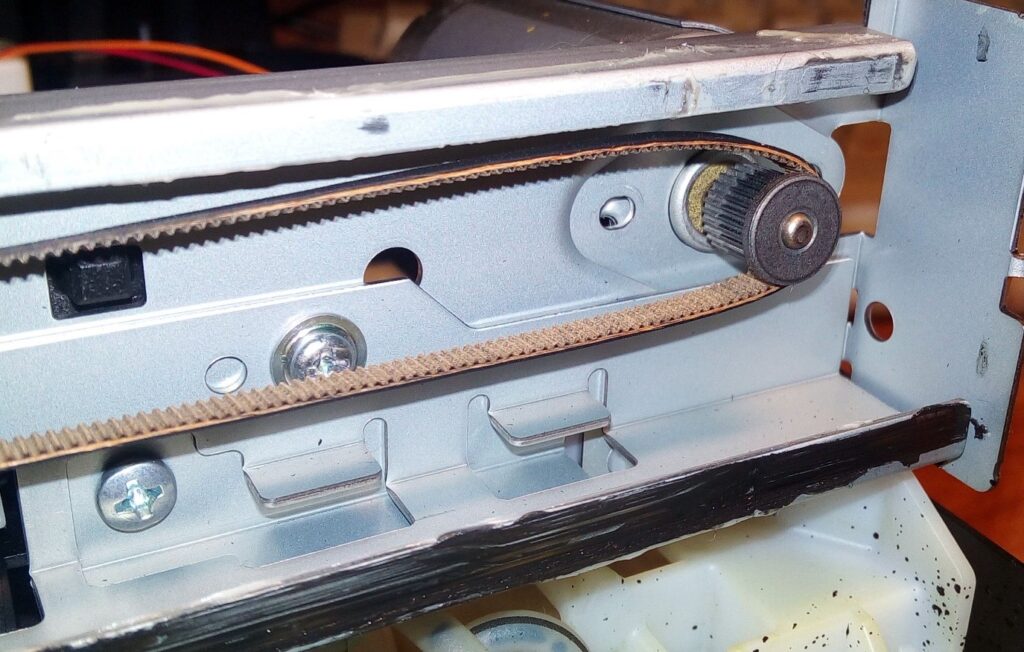

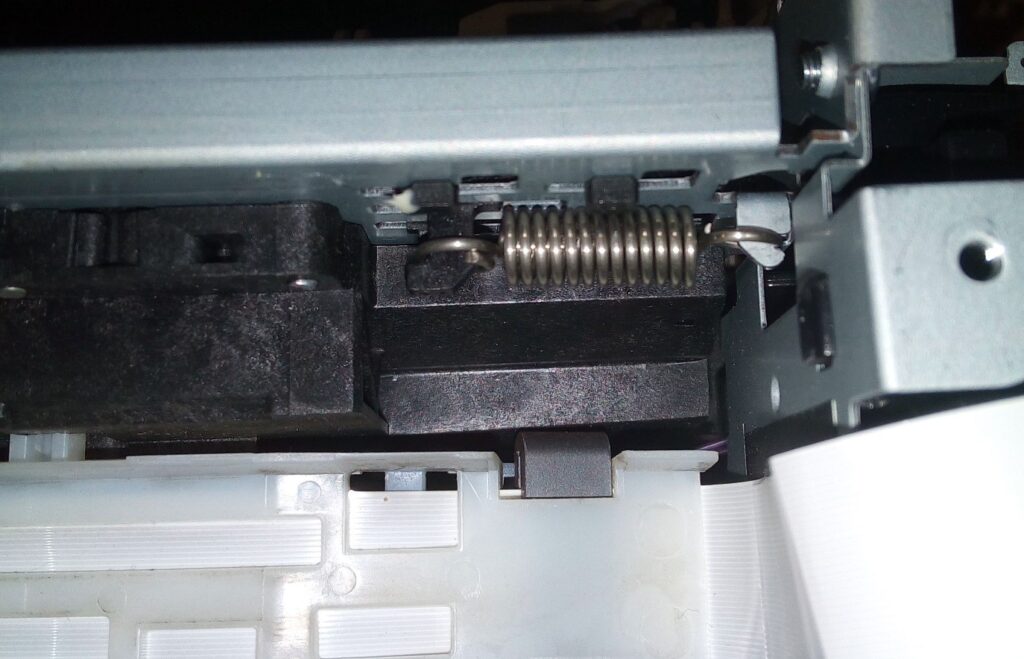

16. Отцепить пружину

Ремень должен ослабнуть

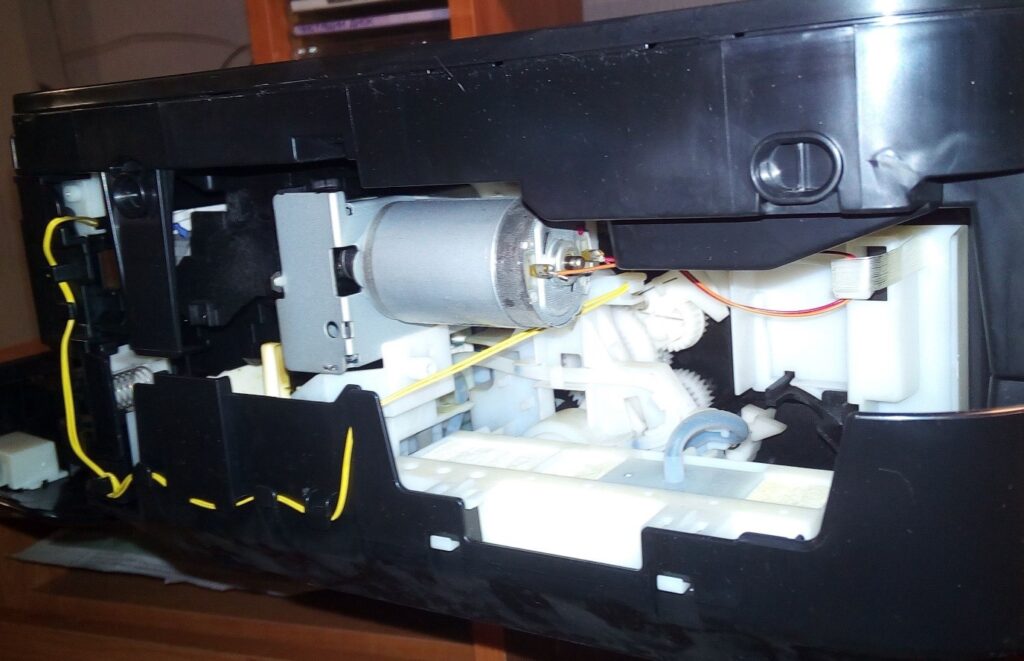

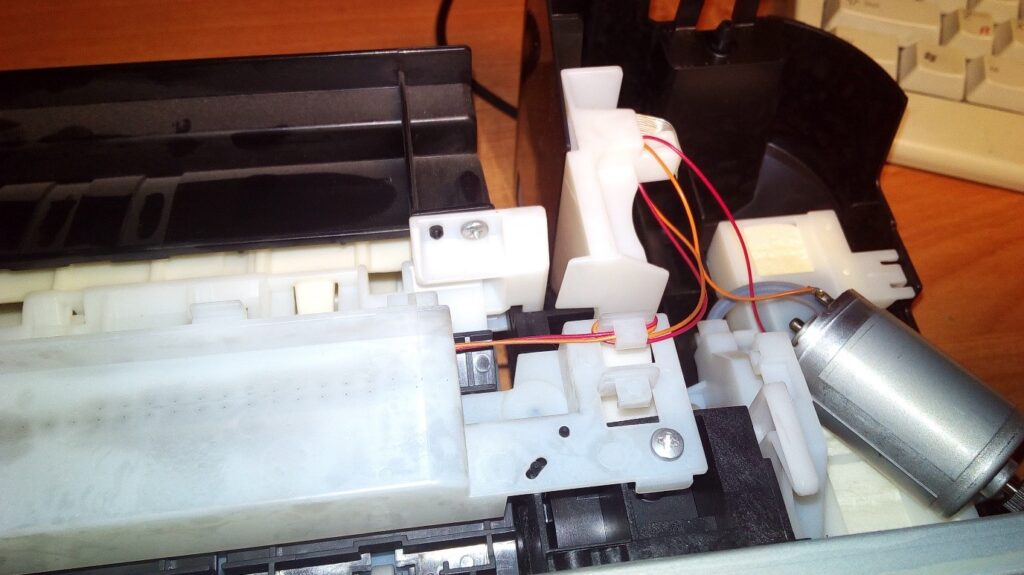

17. Открутить двигатель

18. Снять пластмассовую планку

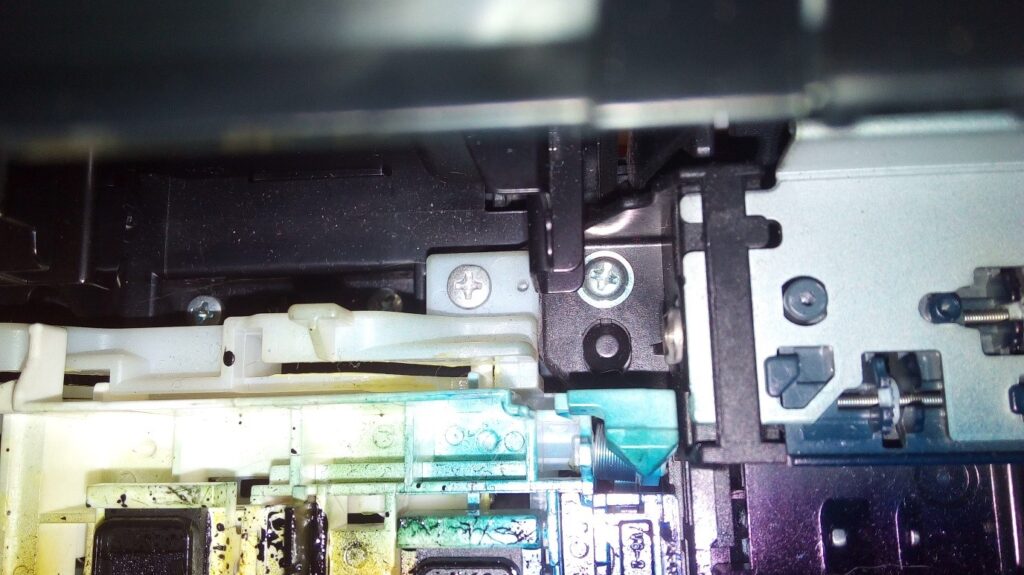

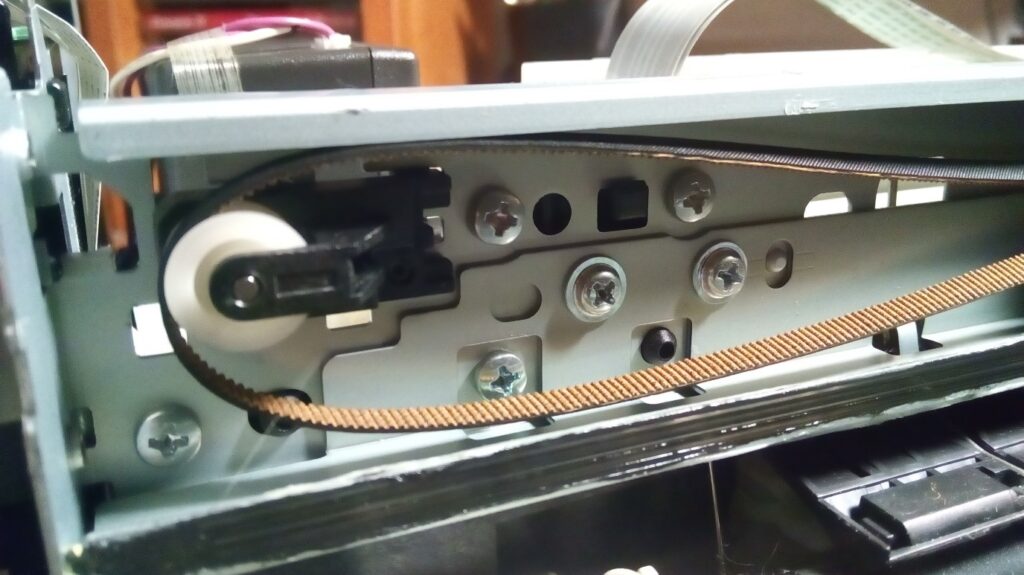

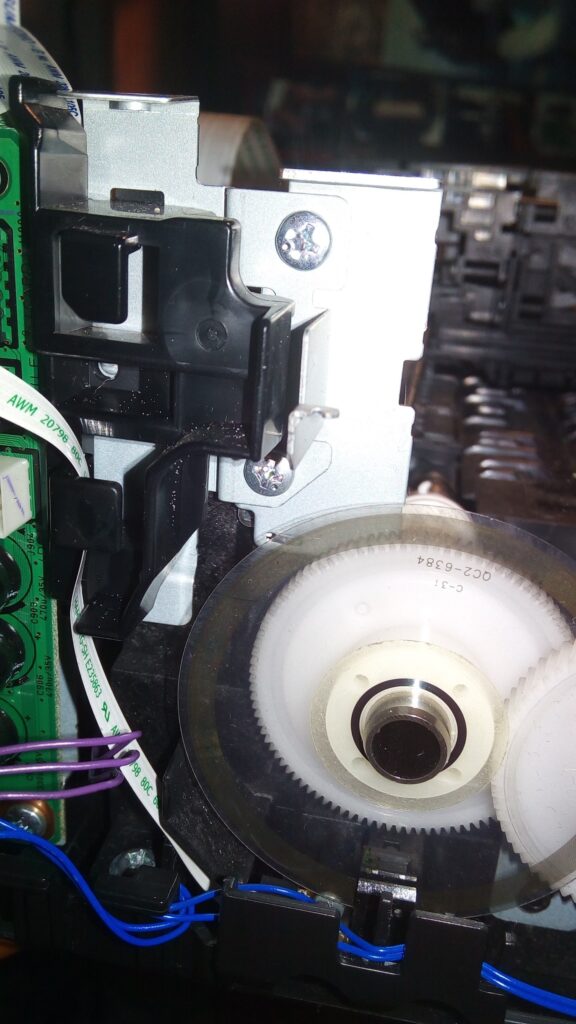

19. Приступаем к снятию ведущей планки. 2 винта слева, один в правом верхнем углу

20. Вынуть ролик

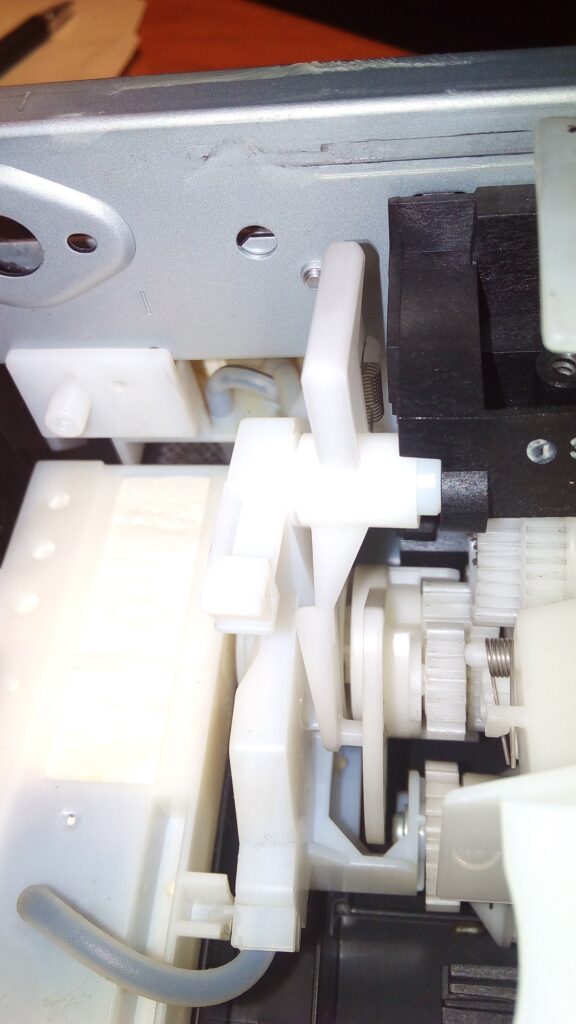

21. Снять белую круглую штуковину

22. Выкрутить винты планки. 7 штук

23. Снять ведущую планку. Вверх

24. Снять металлическую пластинку. 1 Винт

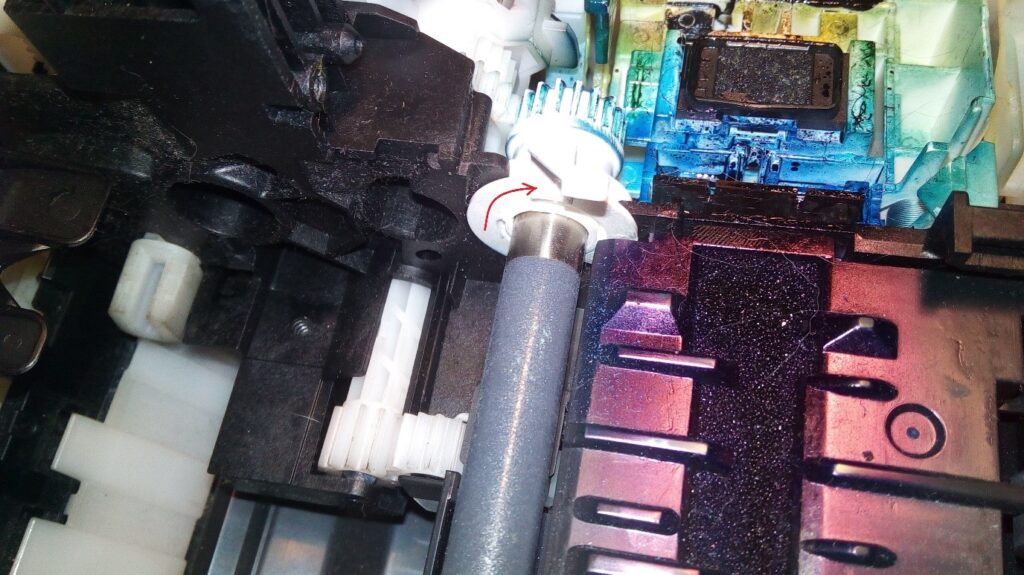

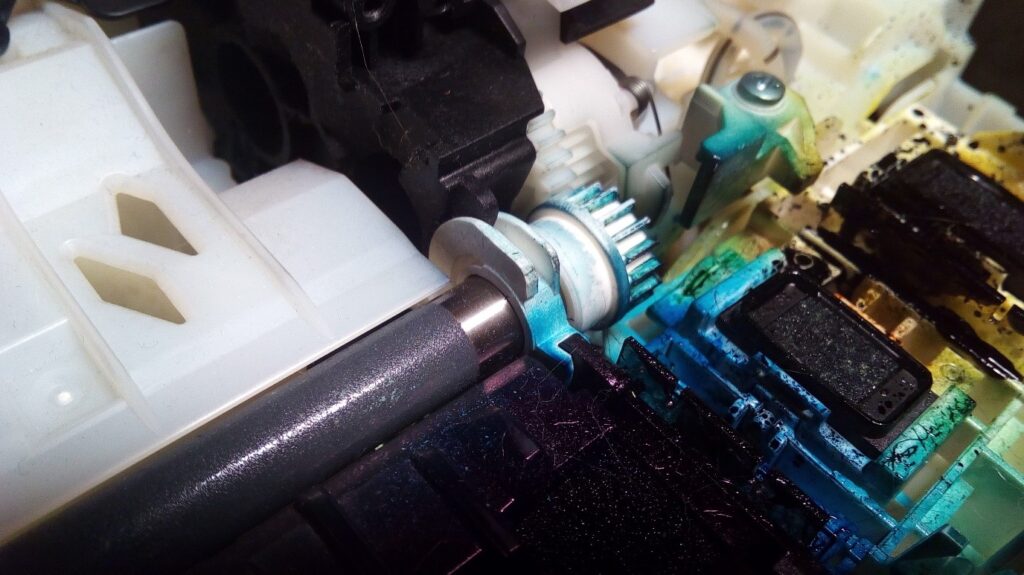

25. Находим справа шестерню и поворачиваем её так, чтобы прорезь внутри повернулась вертикально

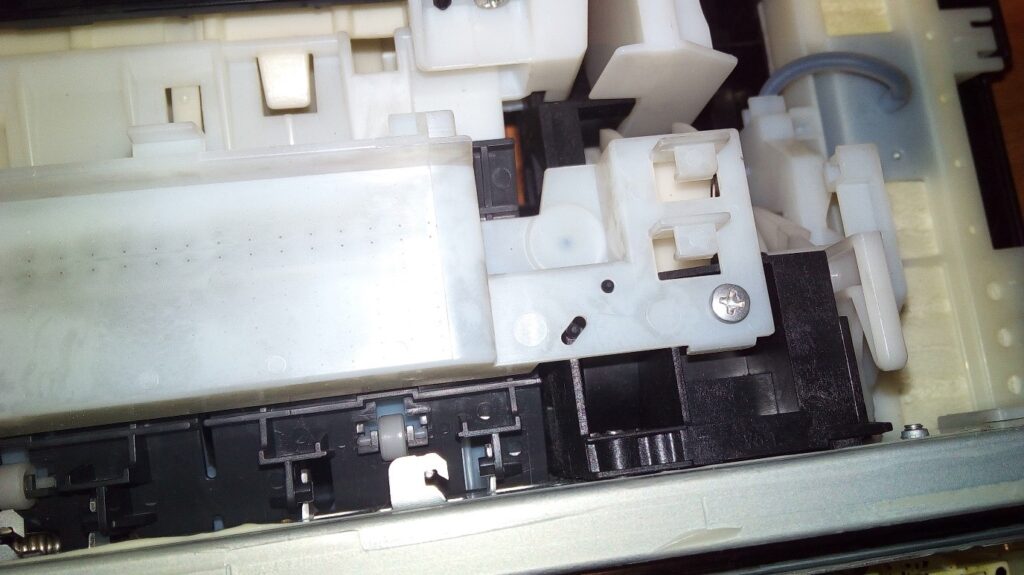

26. Открутить винты белой пластмассовой панели

27. Вынуть белую пластину

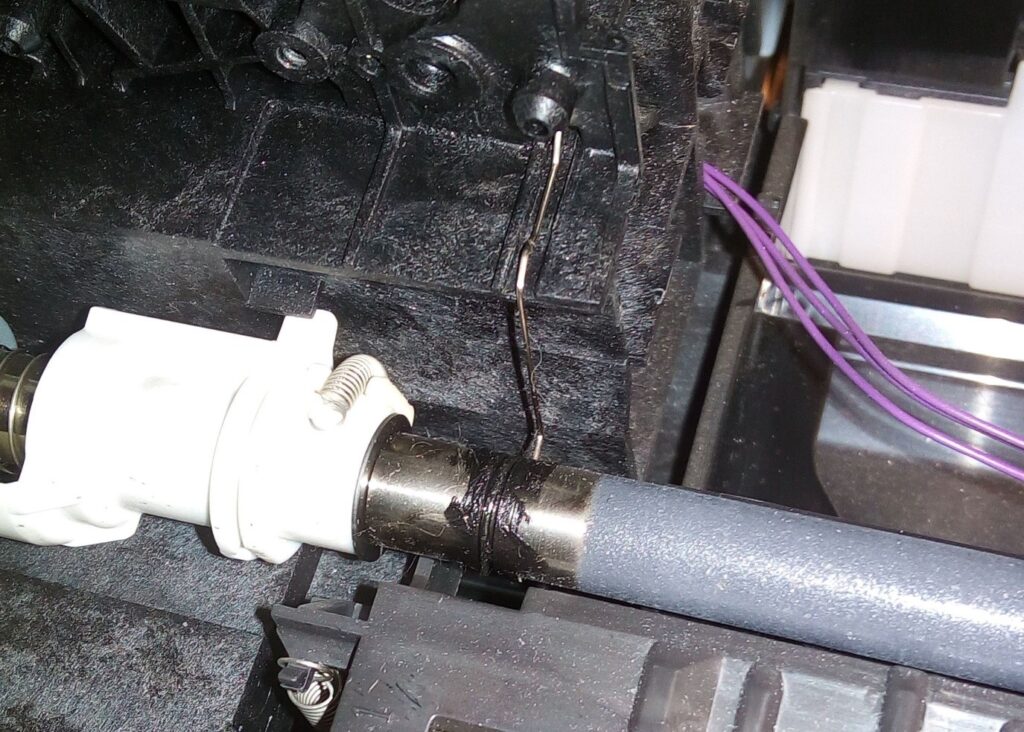

28. Снимаем пружинку у вала

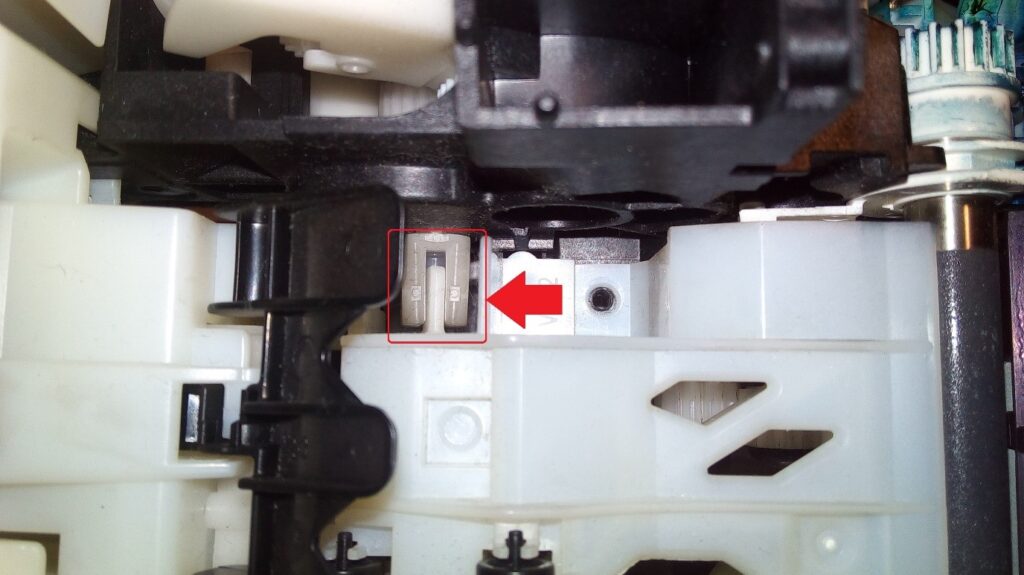

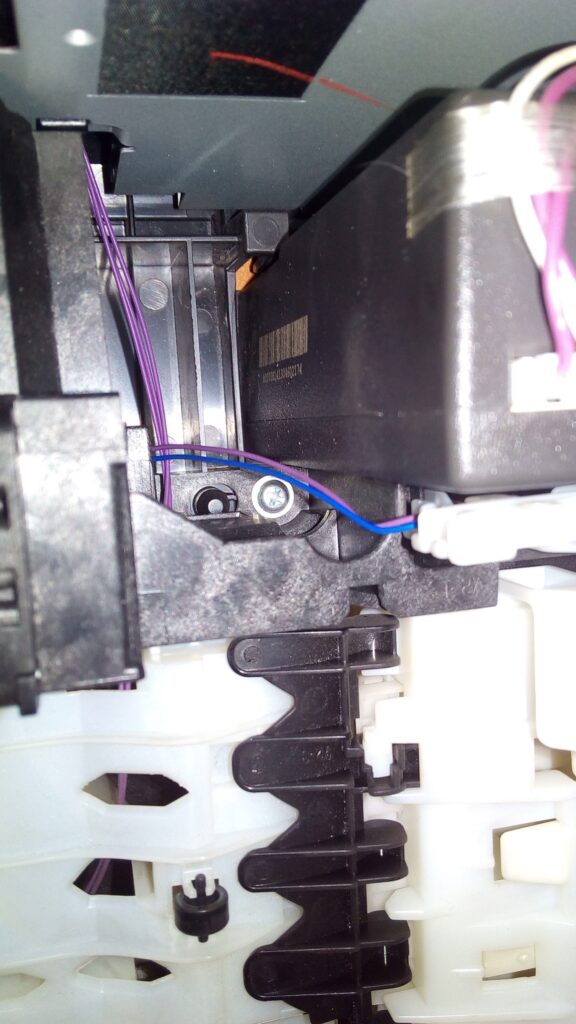

29. Отстегнуть вал с обеих сторон и снять. Отстёгивать следует белые втулки – язычок слегка отгибается и вся втулка поворачивается до нужного положения

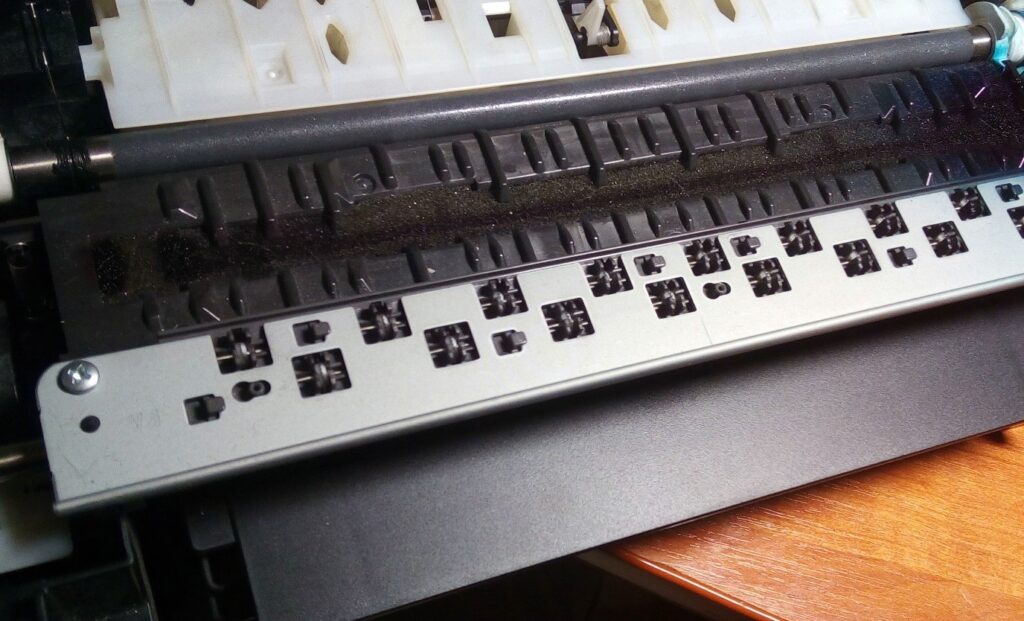

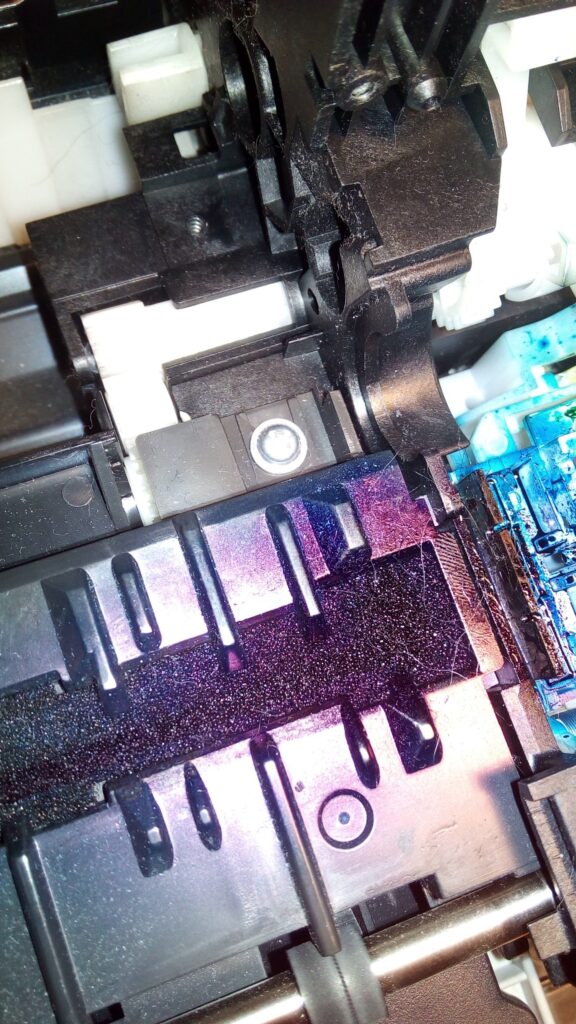

30. Приступим к снятию «грязной» планки

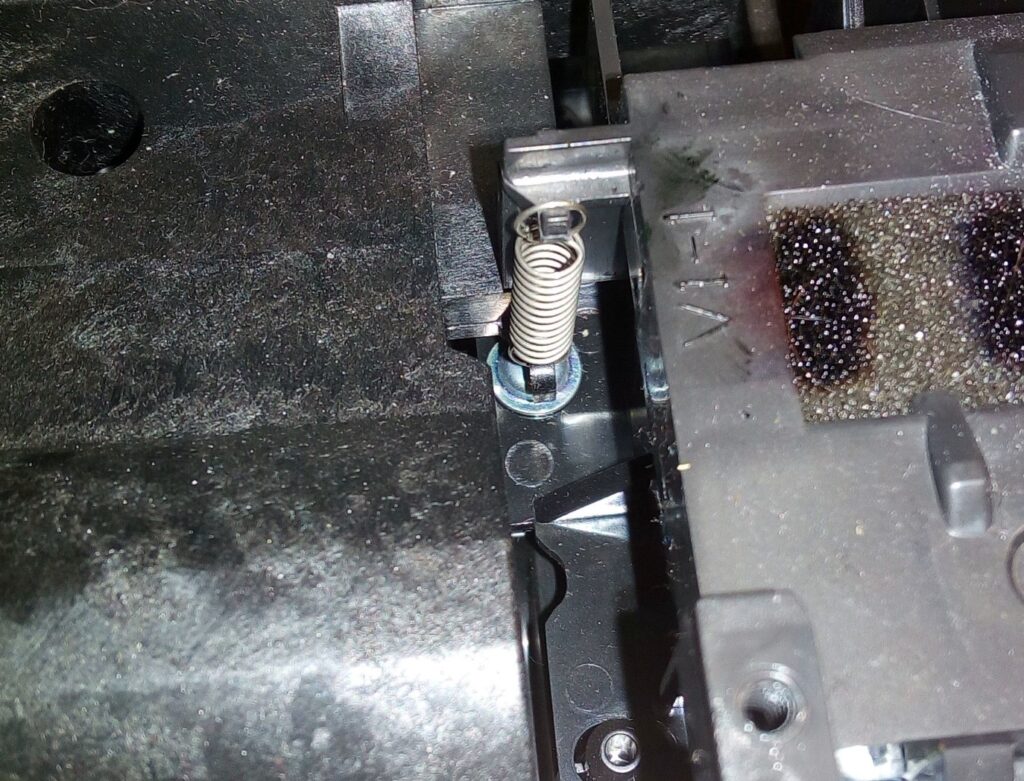

Отстёгиваем пружину

Винт

Отогнуть слева белую защелку

Снять

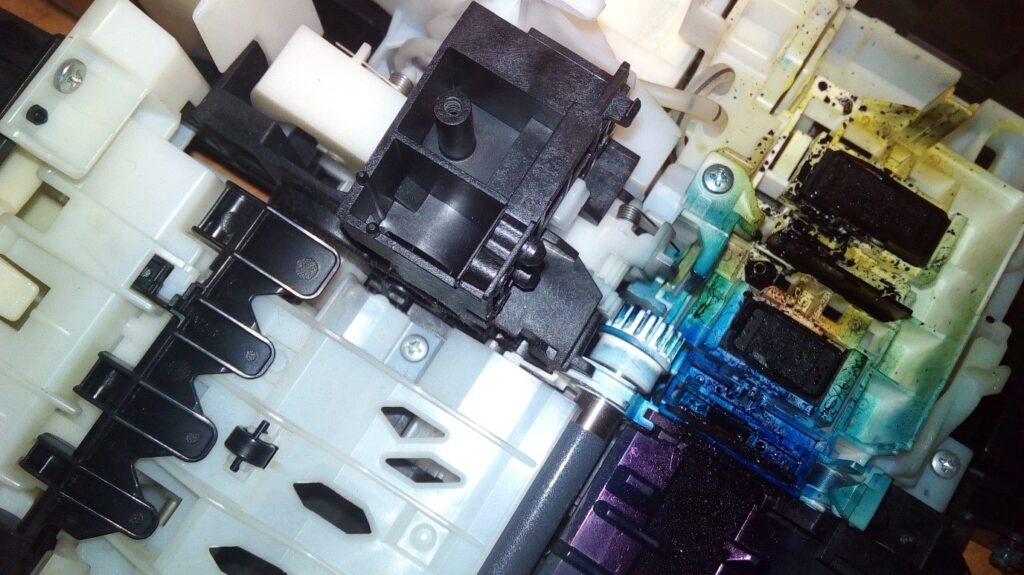

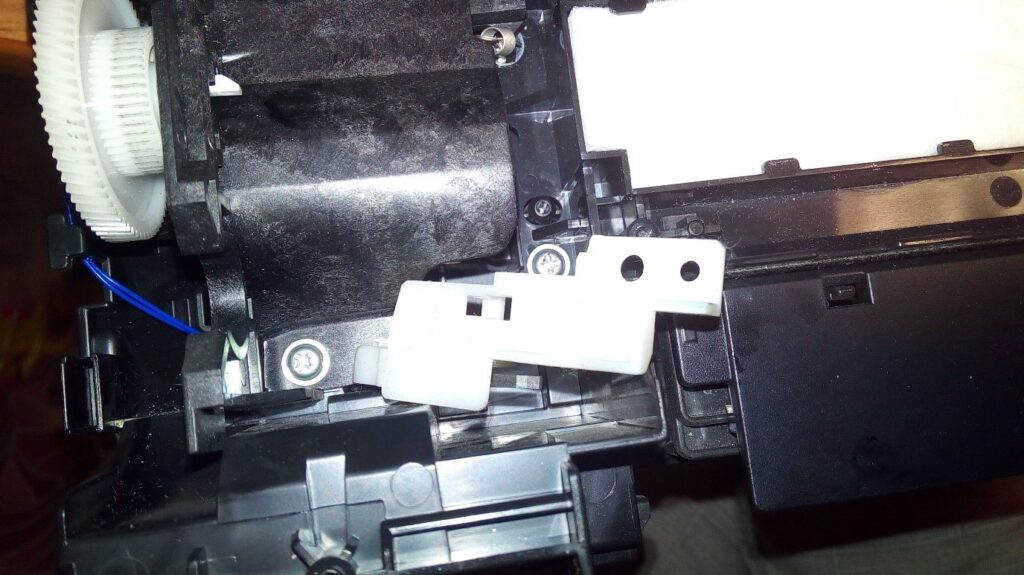

31. Снять белую штучку с левой стороны

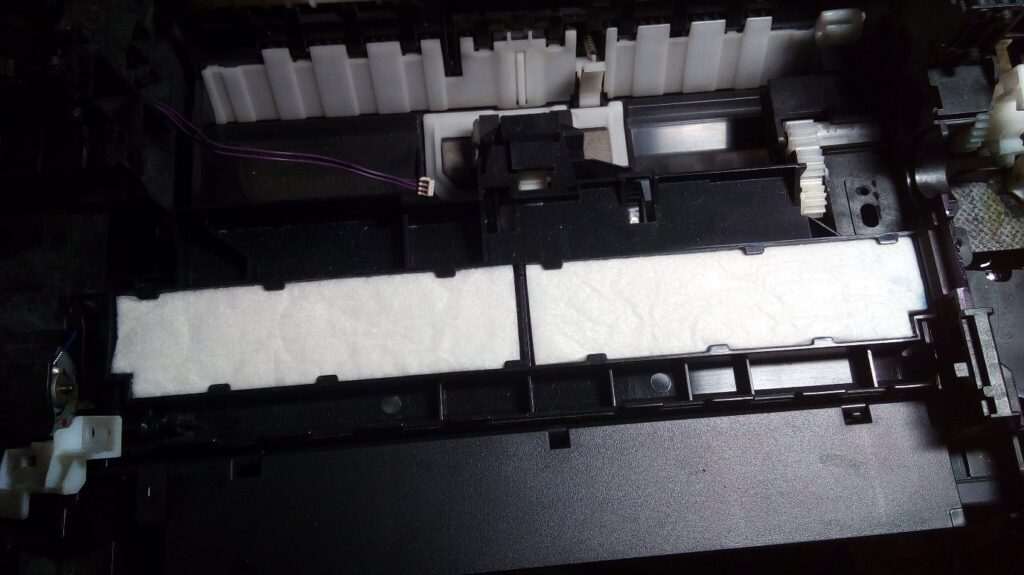

32. Вынимаем панель с поролоном

Выкрутить винты слева и справа

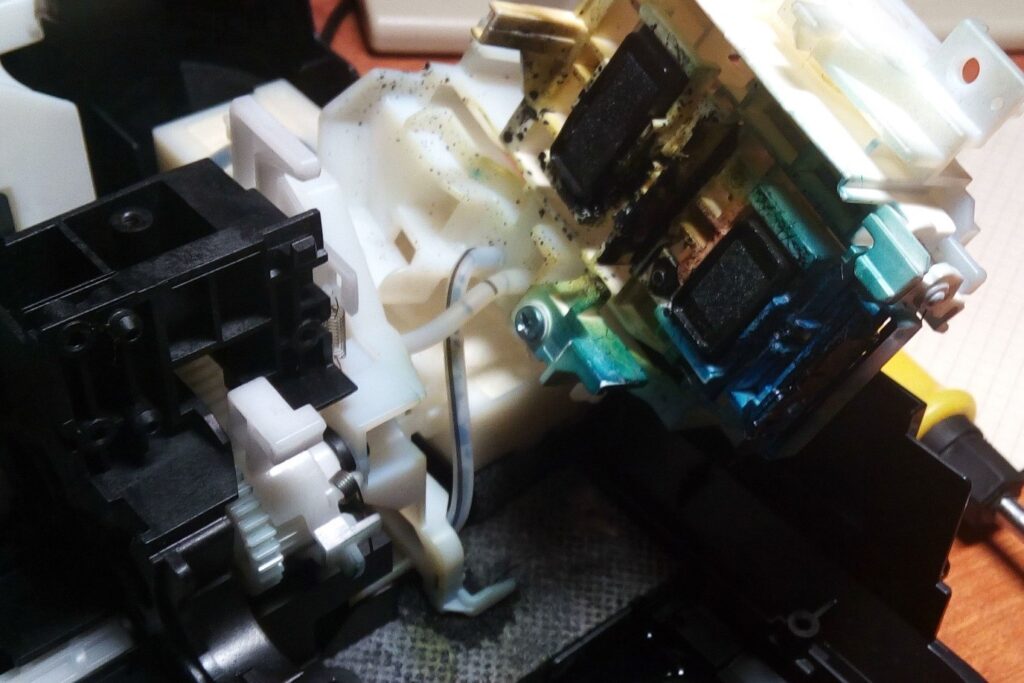

Снять парковку

Снять деталь

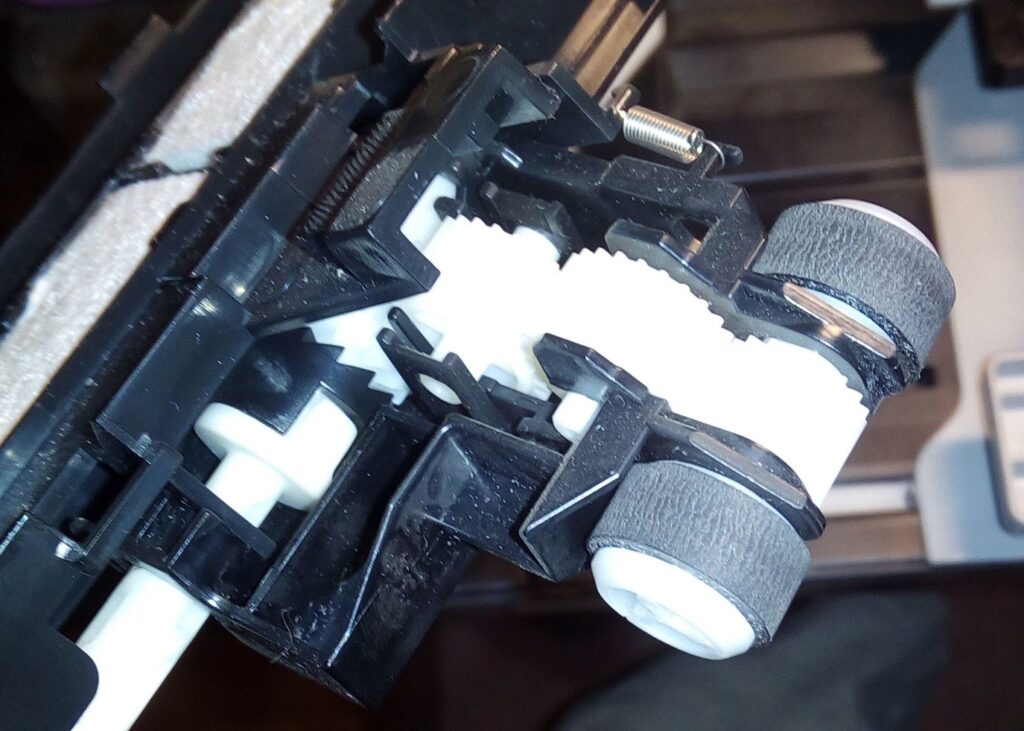

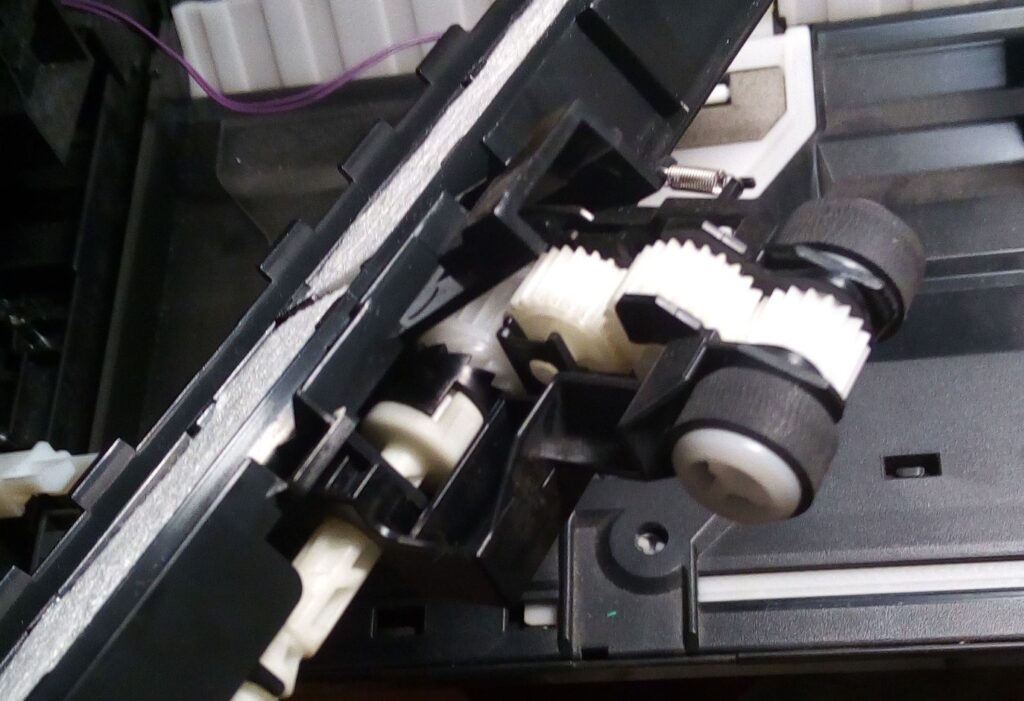

Вот и ролик

Вот и добрались до желаемой детали. Сложно, но можно. Возможно, для того, чтобы добраться до ролика, некоторые элементы снимать не требовалось, но я менял не одну деталь, поэтому и разбирал всё.

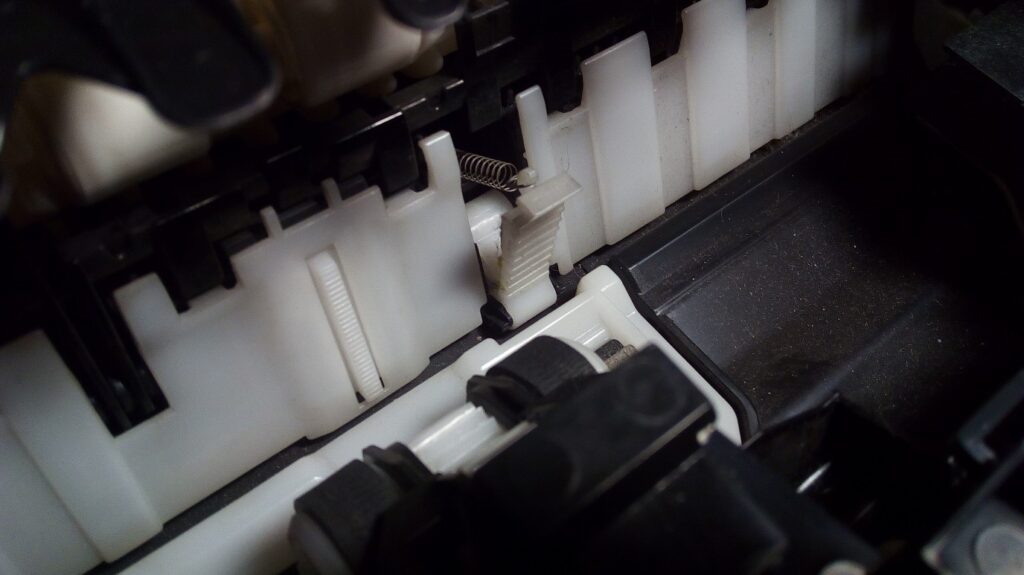

Кстати, нашлась ещё одна деталь, которая периодически заедала и тормозила захват бумаги: некая «педалька» с пружиной. Находится она тут же: под роликом

Ну и раз уж добрались до основания, неплохо бы и памперсы помыть или заменить. На этом, пожалуй, закончу. Сборку принтера описывать не стану, так как получится та же статья, но в обратном порядке.
