Техобслуживание ноутбука Acer Aspire V5

Клиент обратился с жалобой на громкий шум внутри ноутбука. Подозрение падает на систему охлаждения, будем вскрывать

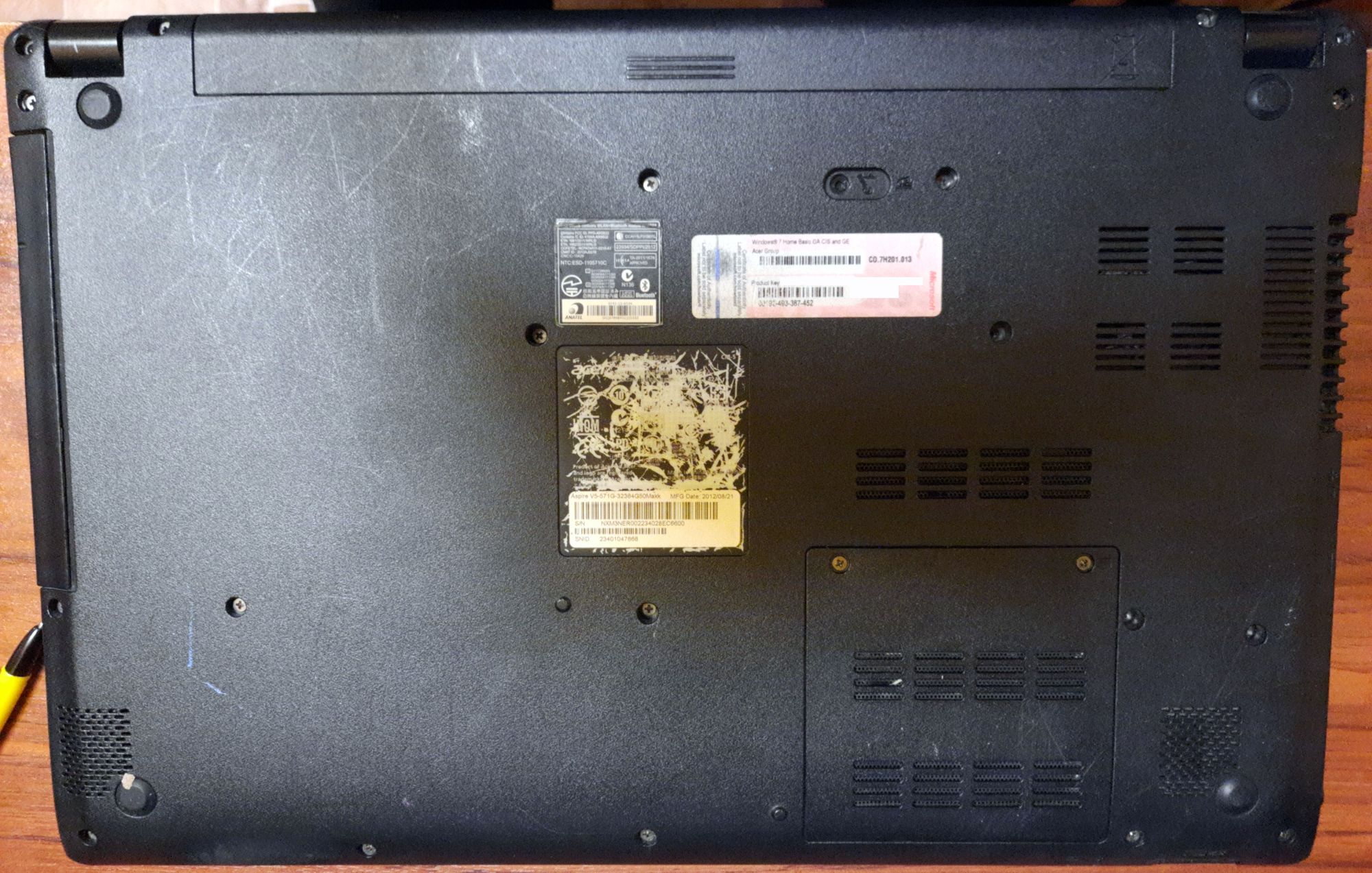

Откручиваем болты на задней панели ноутбука

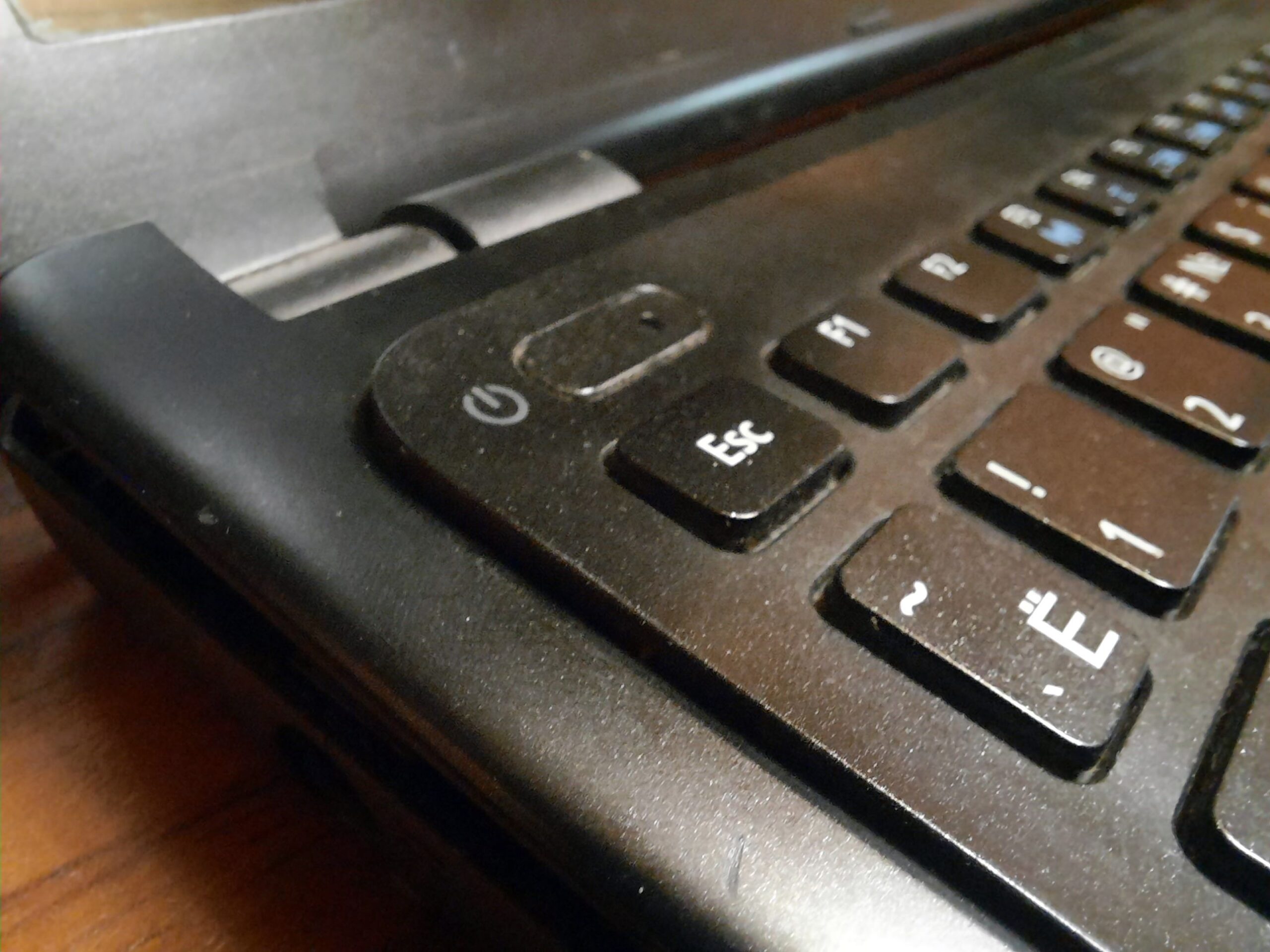

Сразу корпус располовинить не получится. Есть ещё ряд болтов, которые находятся под клавиатурой. Для её демонтажа, нужно аккуратно нажать на защёлки в верхней и боковых её частях

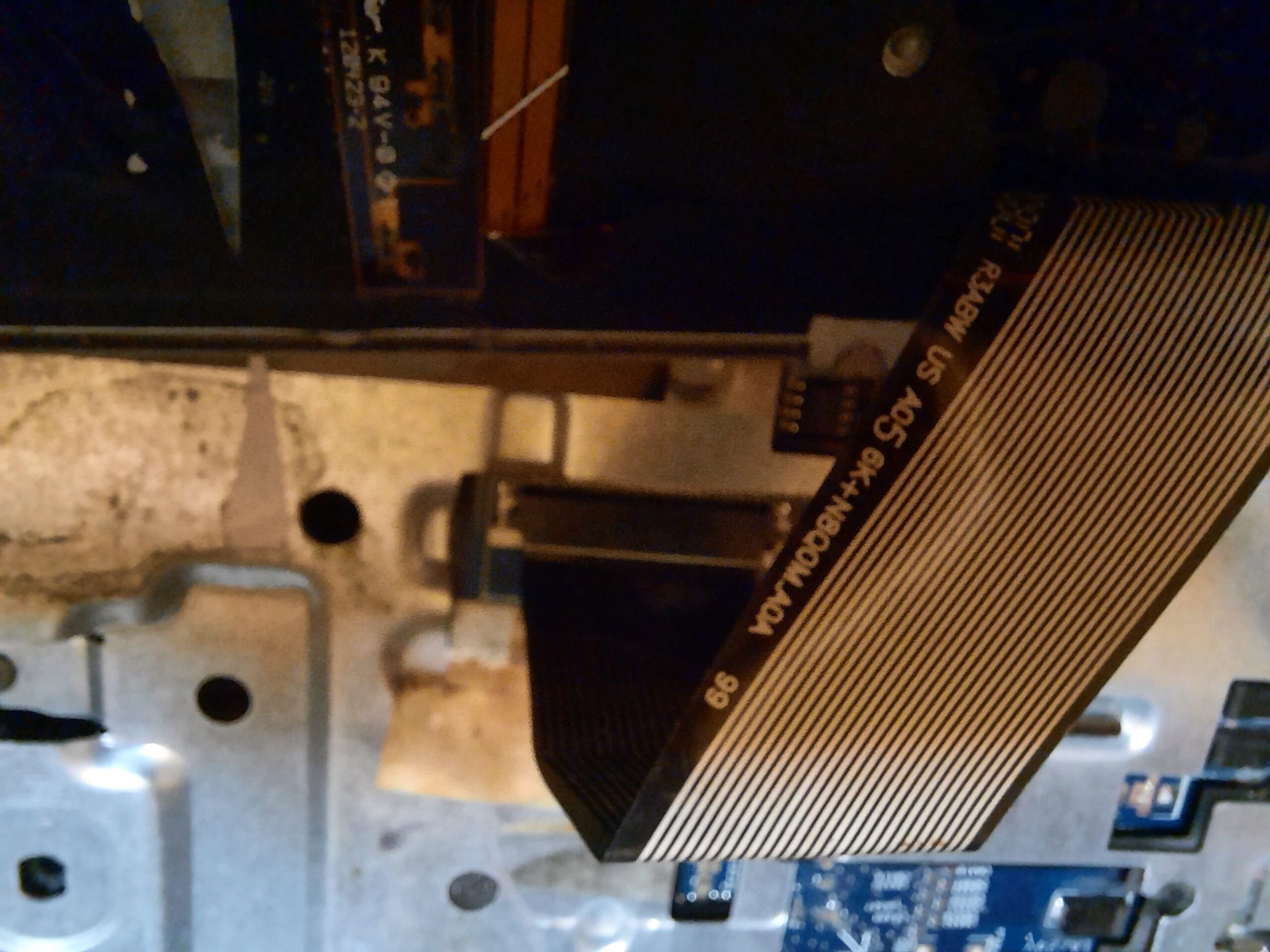

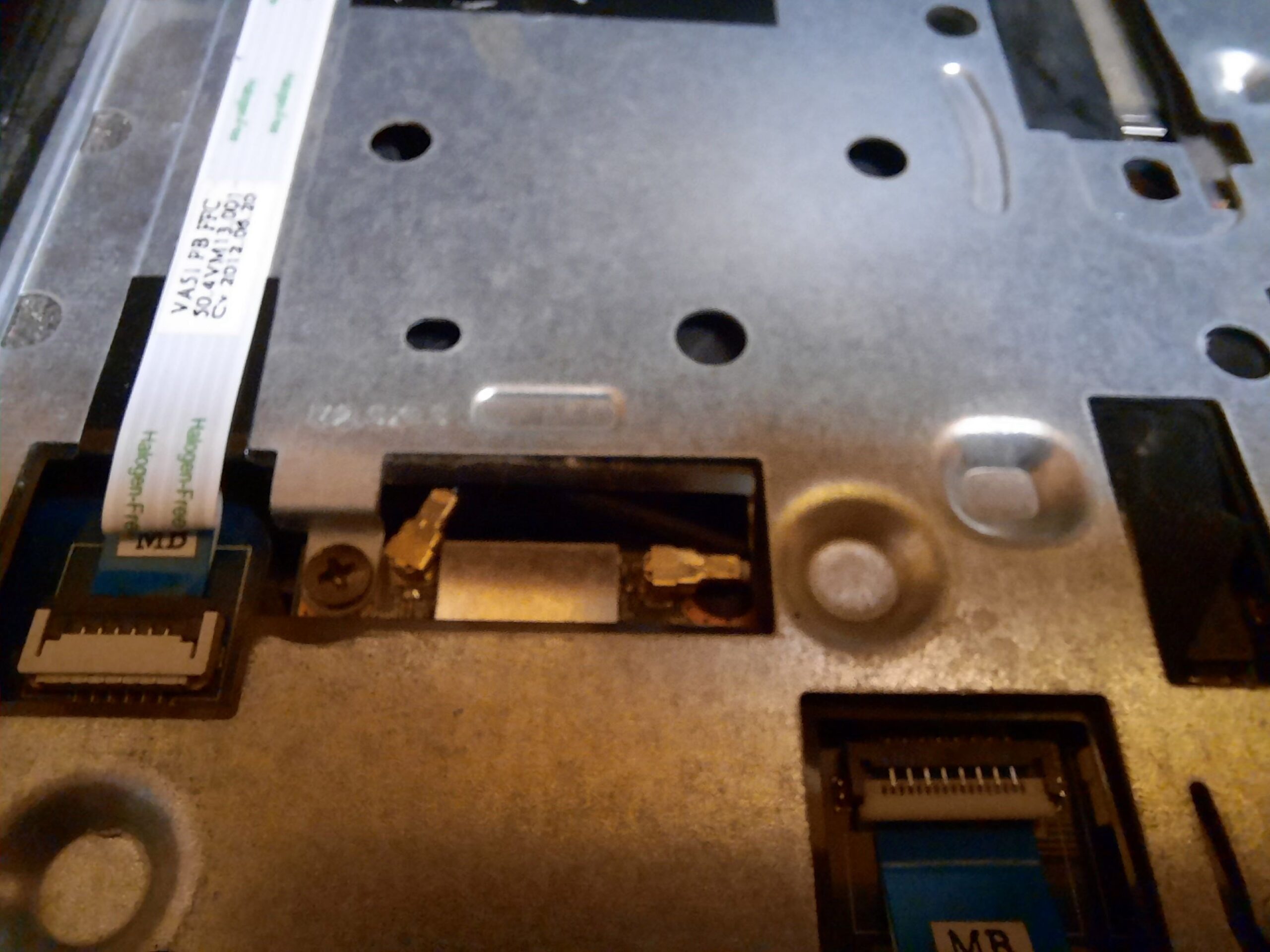

Не забываем про шлейфы

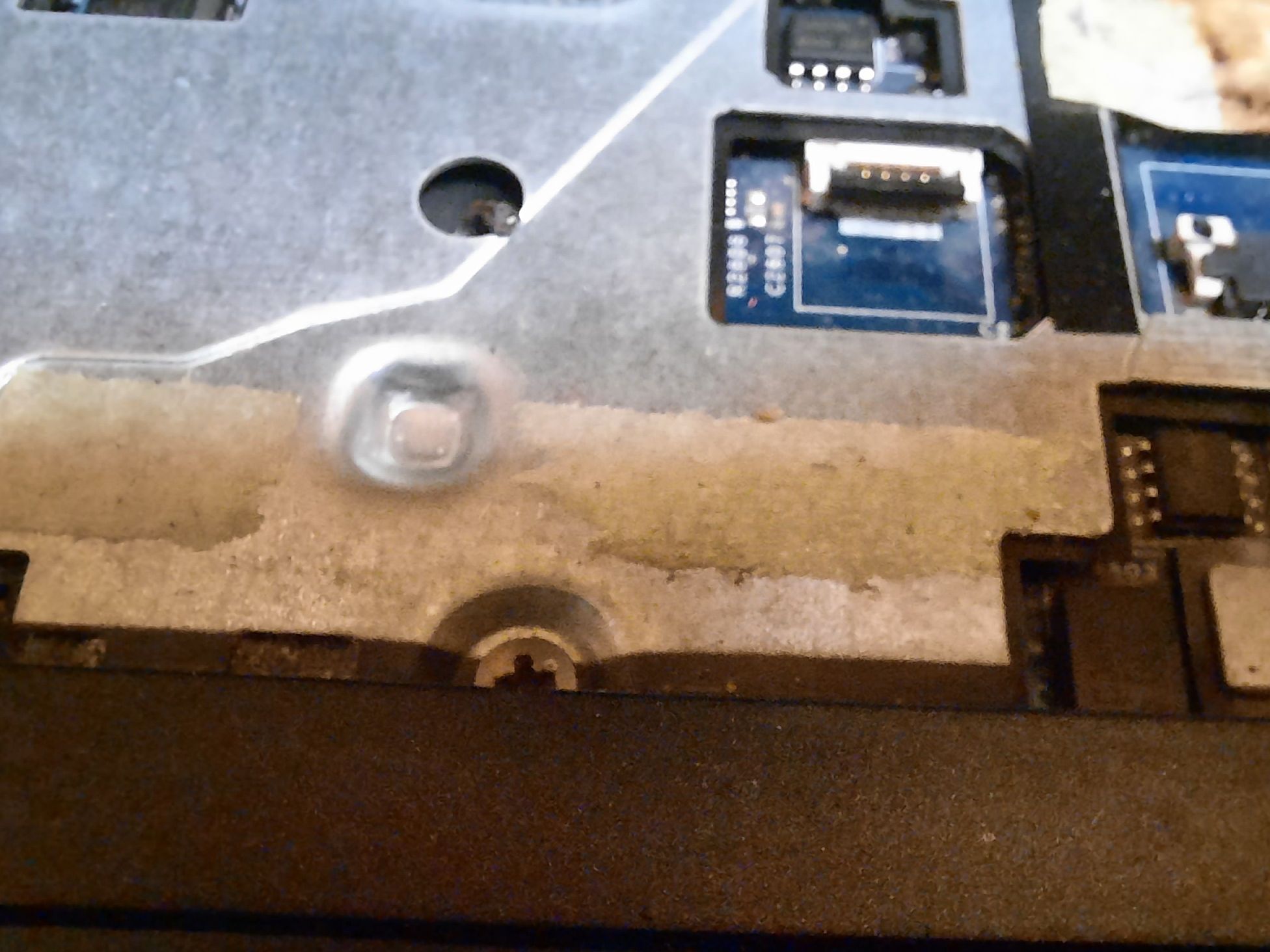

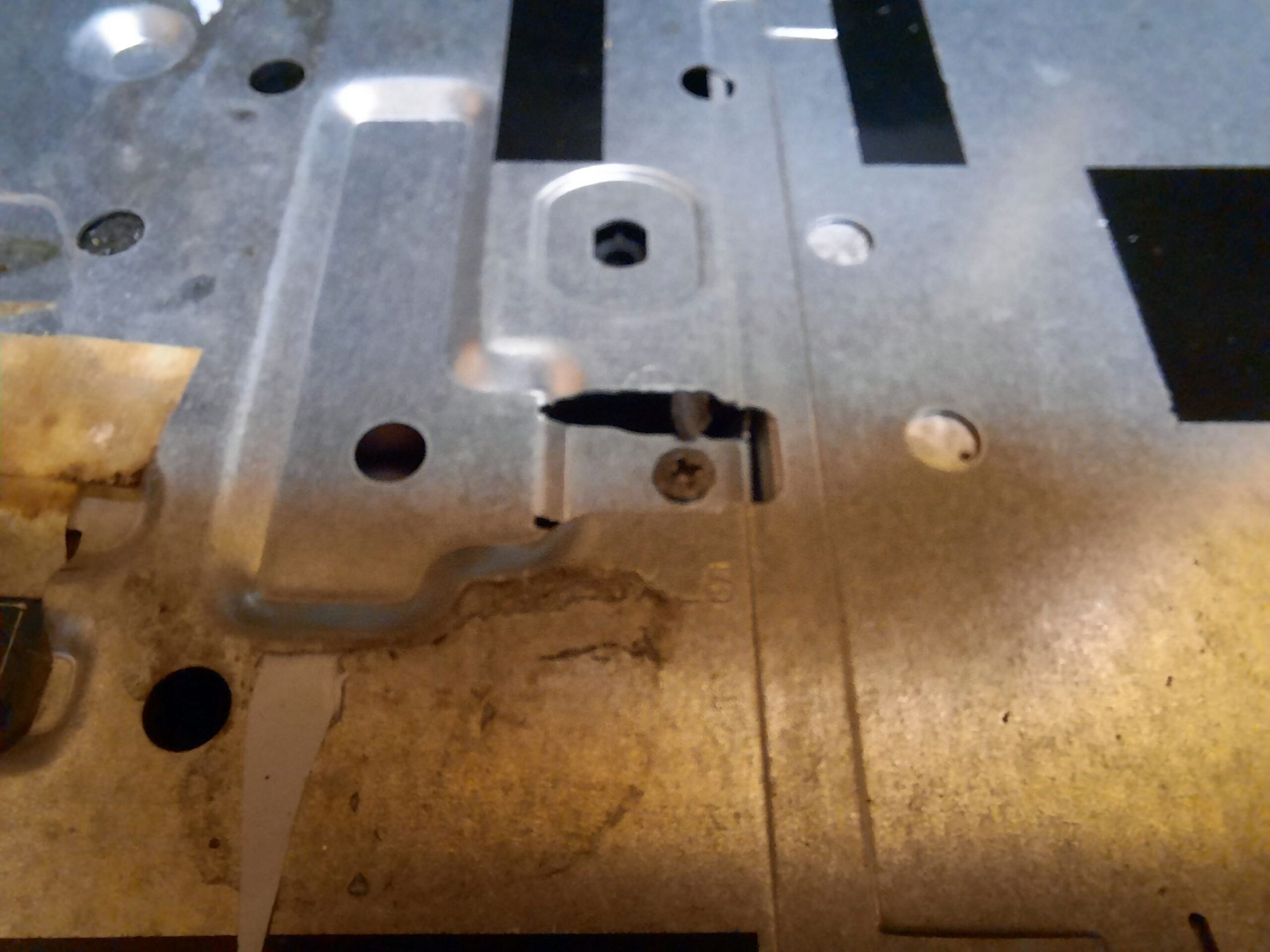

Теперь откручиваем болты с этой части корпуса

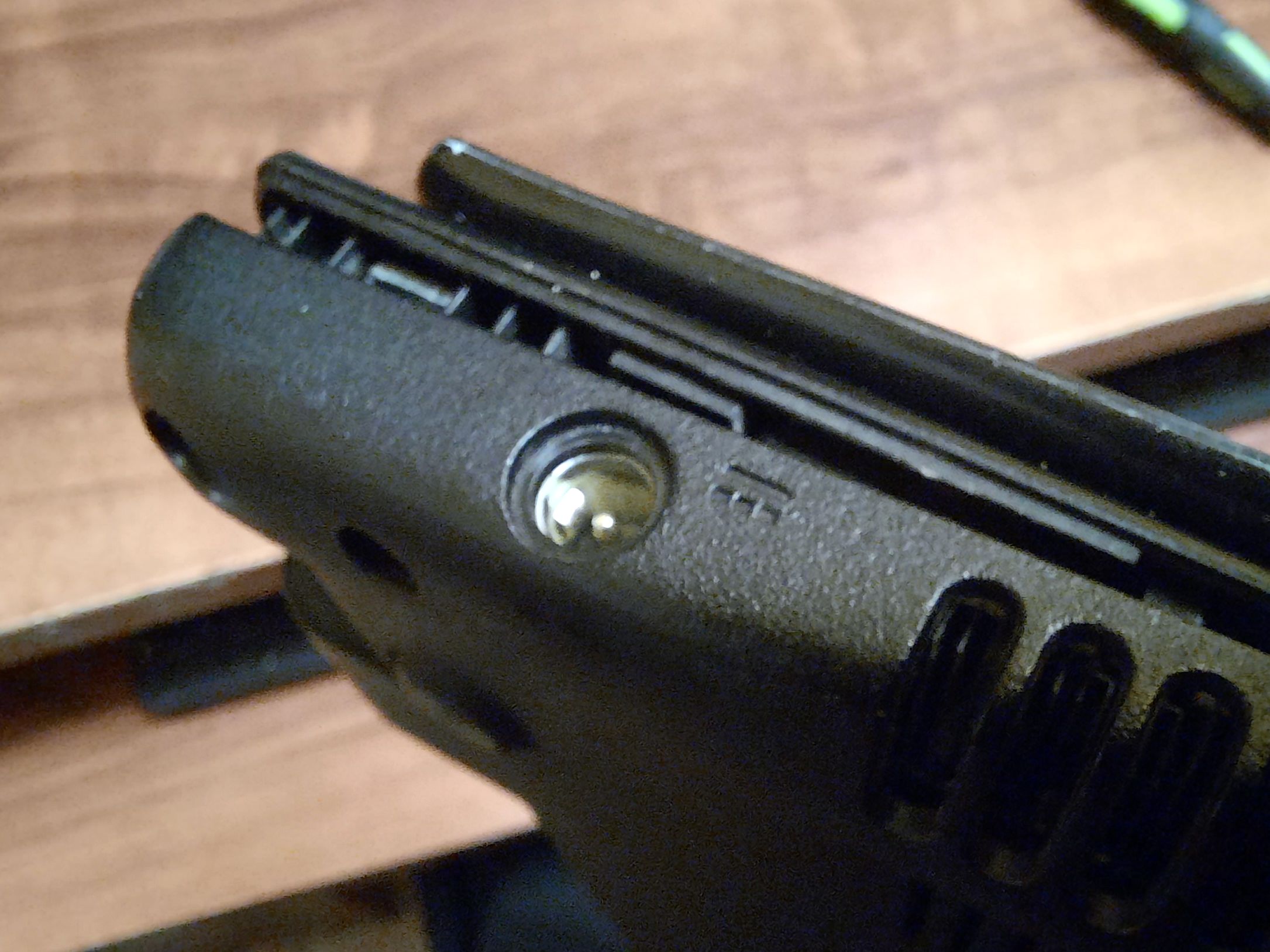

Далее половиним корпус при помощи специального инструмента или пластиковой карты

Богатый внутренний мир

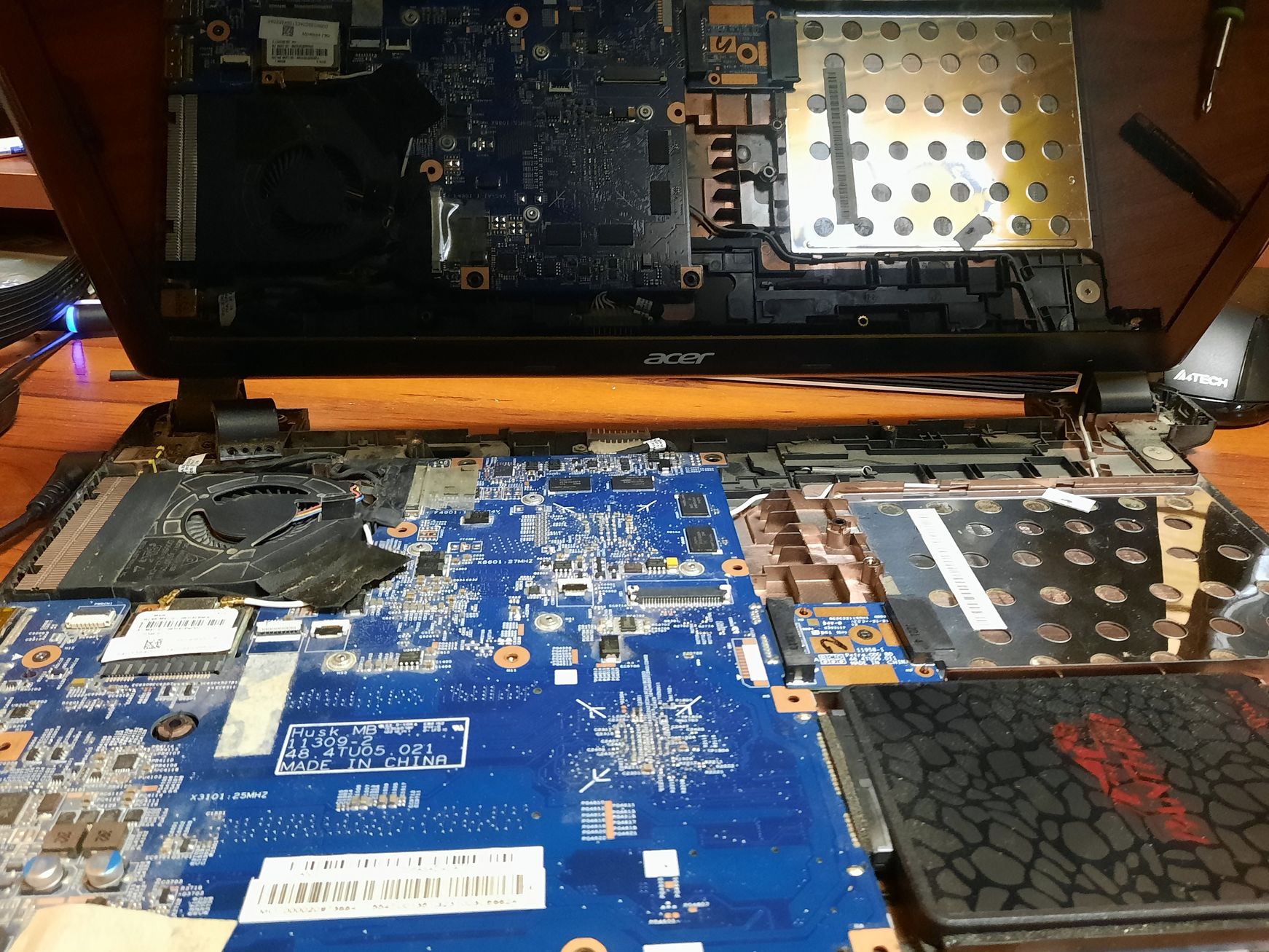

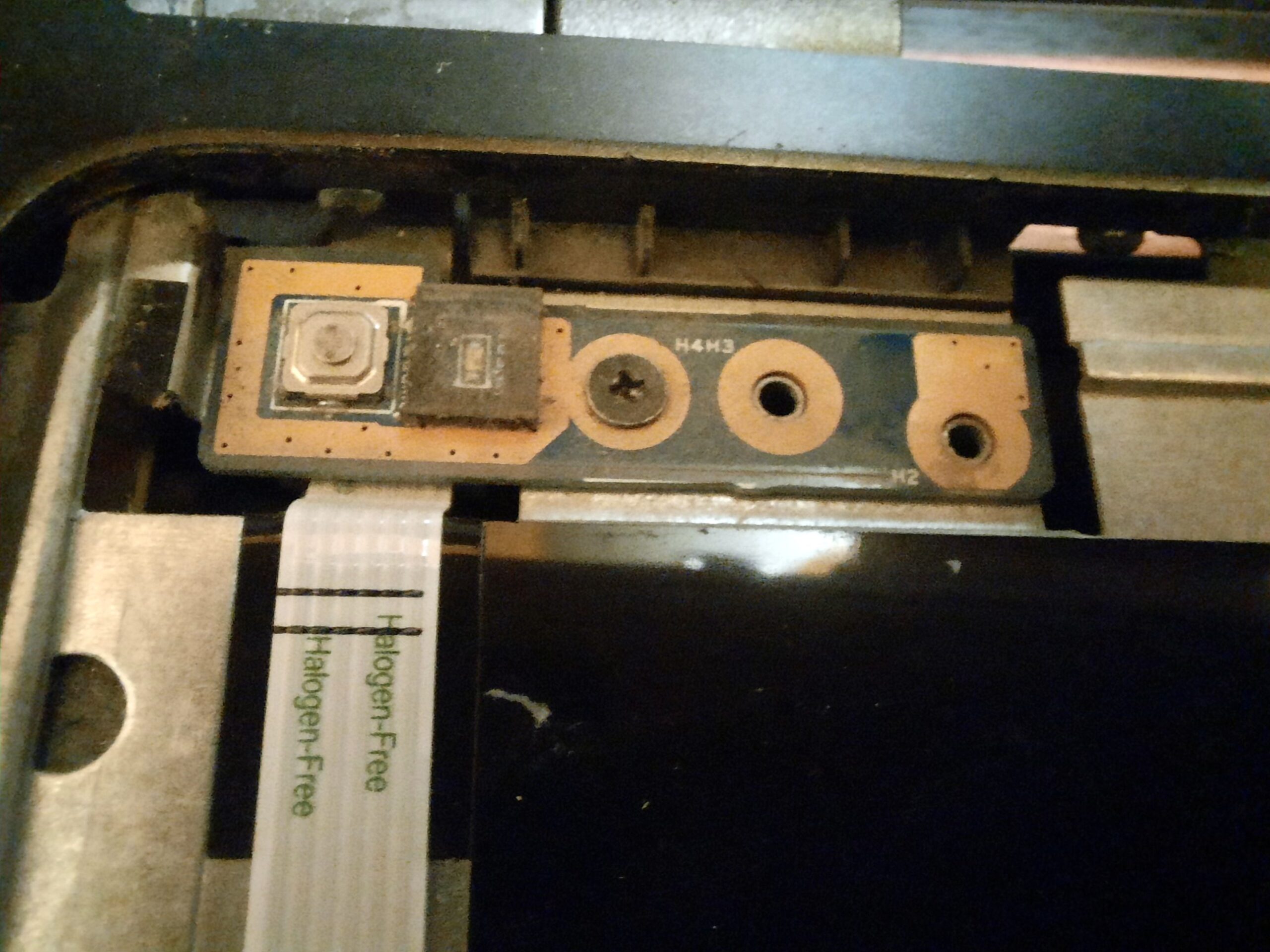

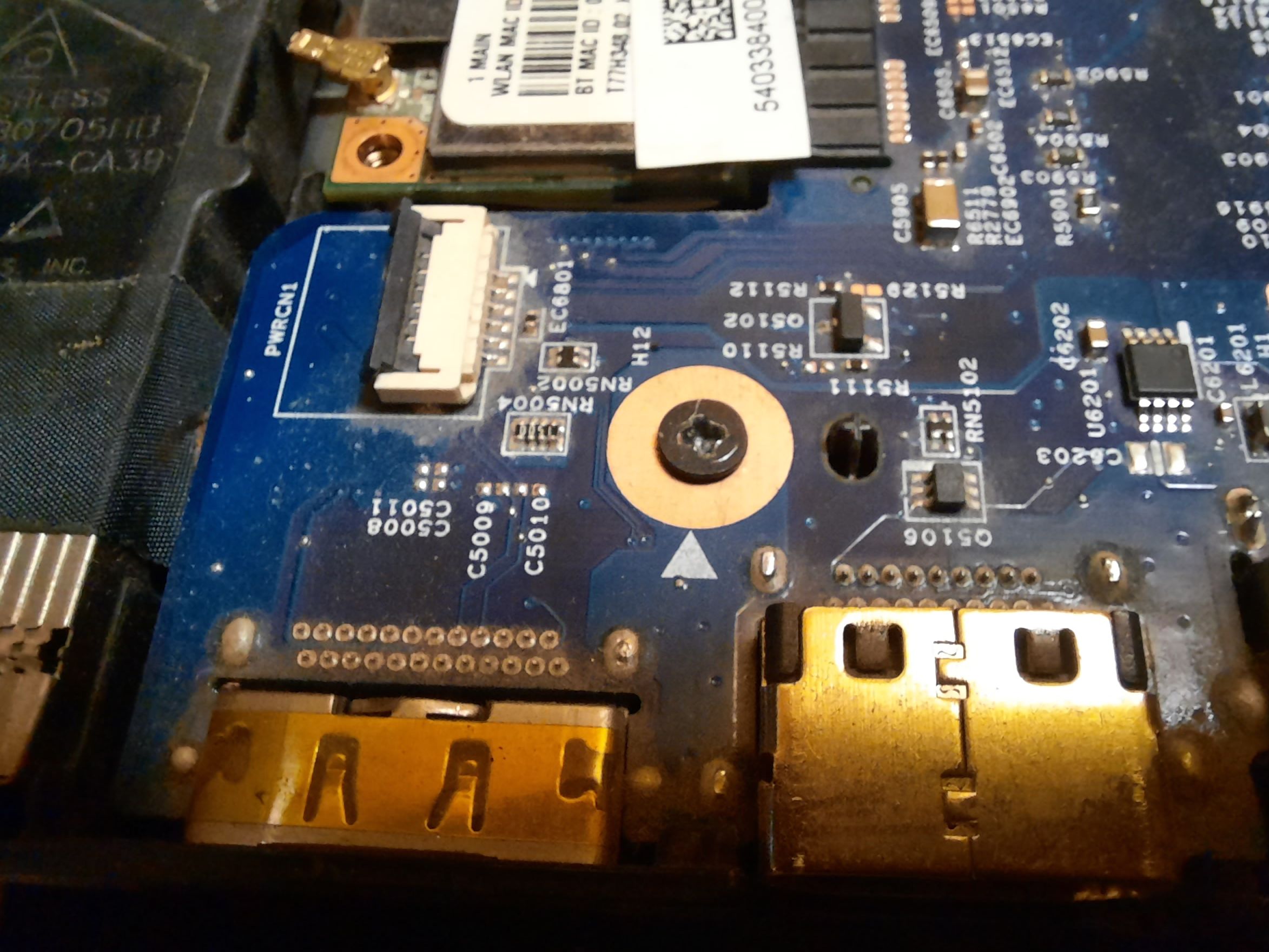

Тут я подключал обратно кнопку питания, чтобы включить ноут. Шаборчащий звук действительно доносится из вентилятора (а откуда же ещё?).  Для доступа к нему придётся переворачивать плату

Откручиваем болты на плате

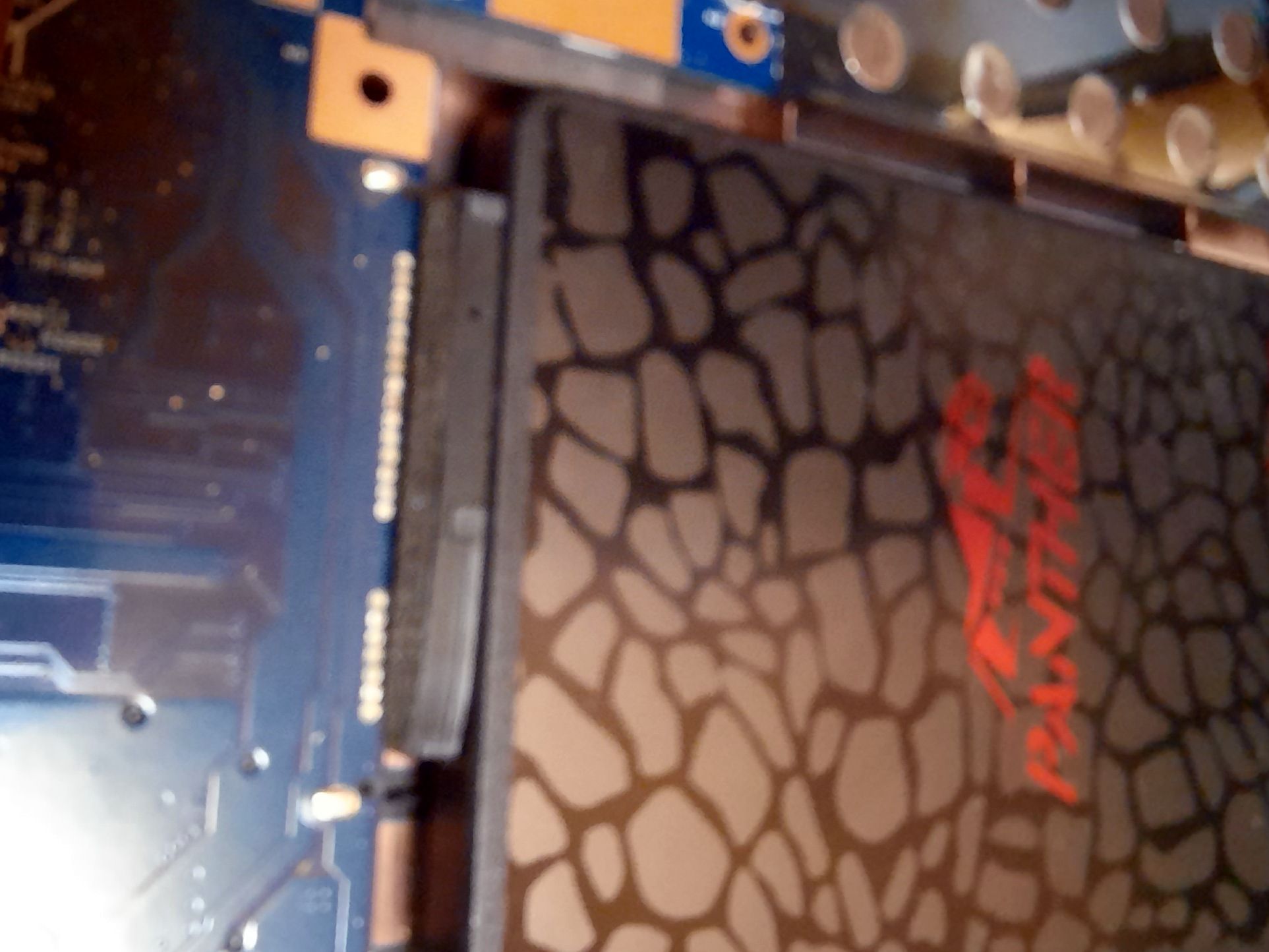

Снимаем жёсткий диск или SSD

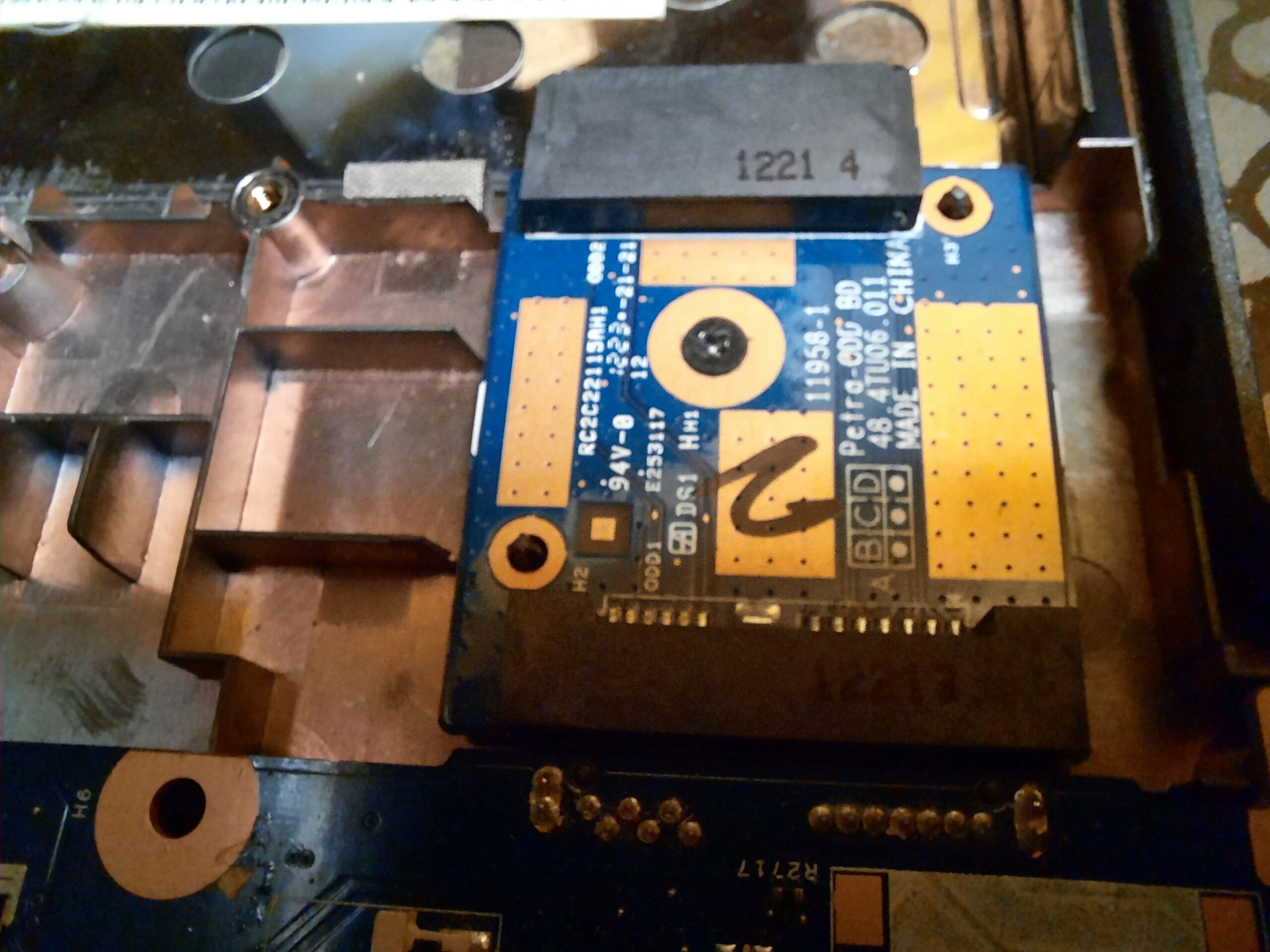

Переходник для привода дисков

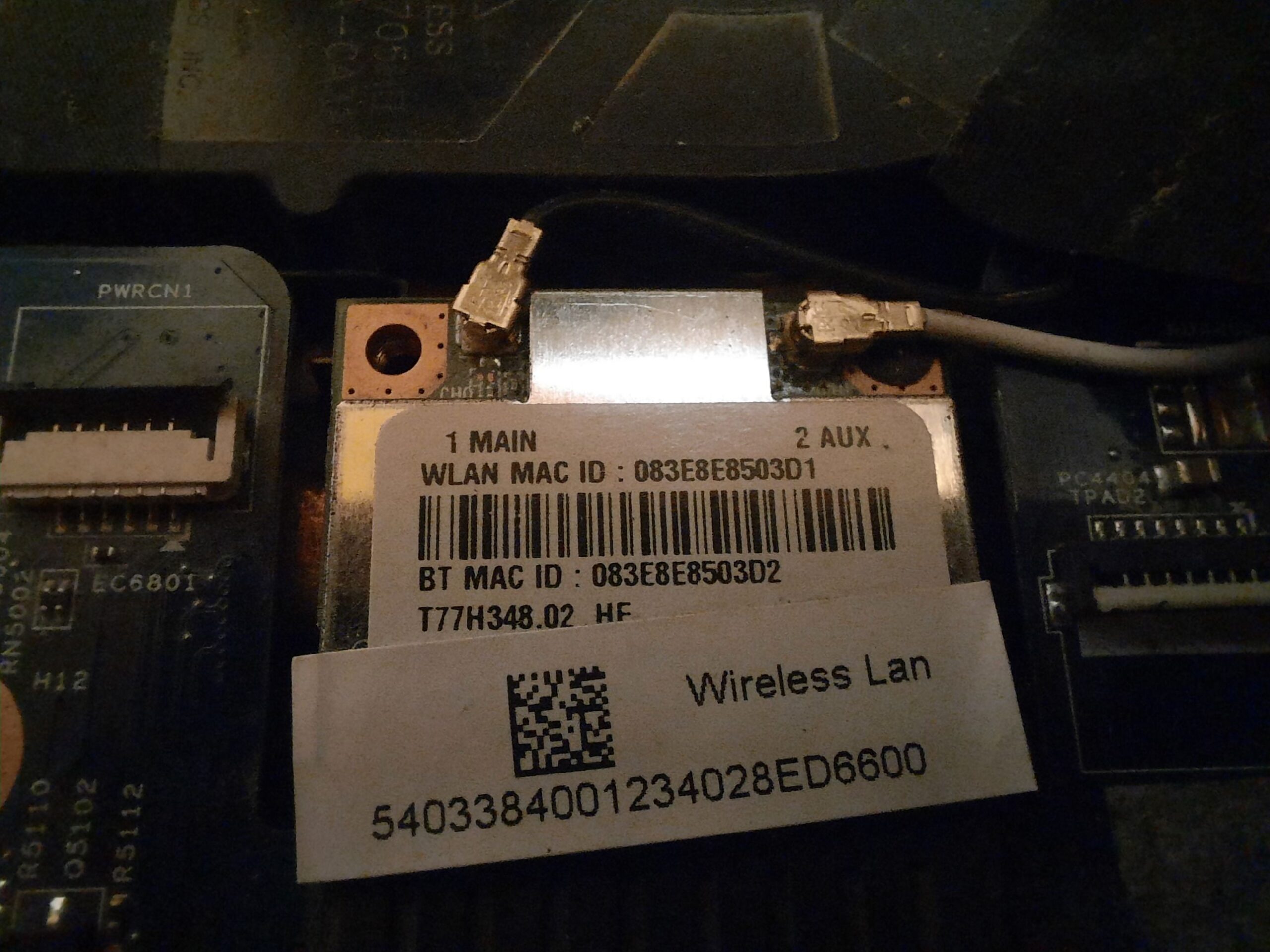

Отцепляем антенну и откручиваем WiFi-адаптер

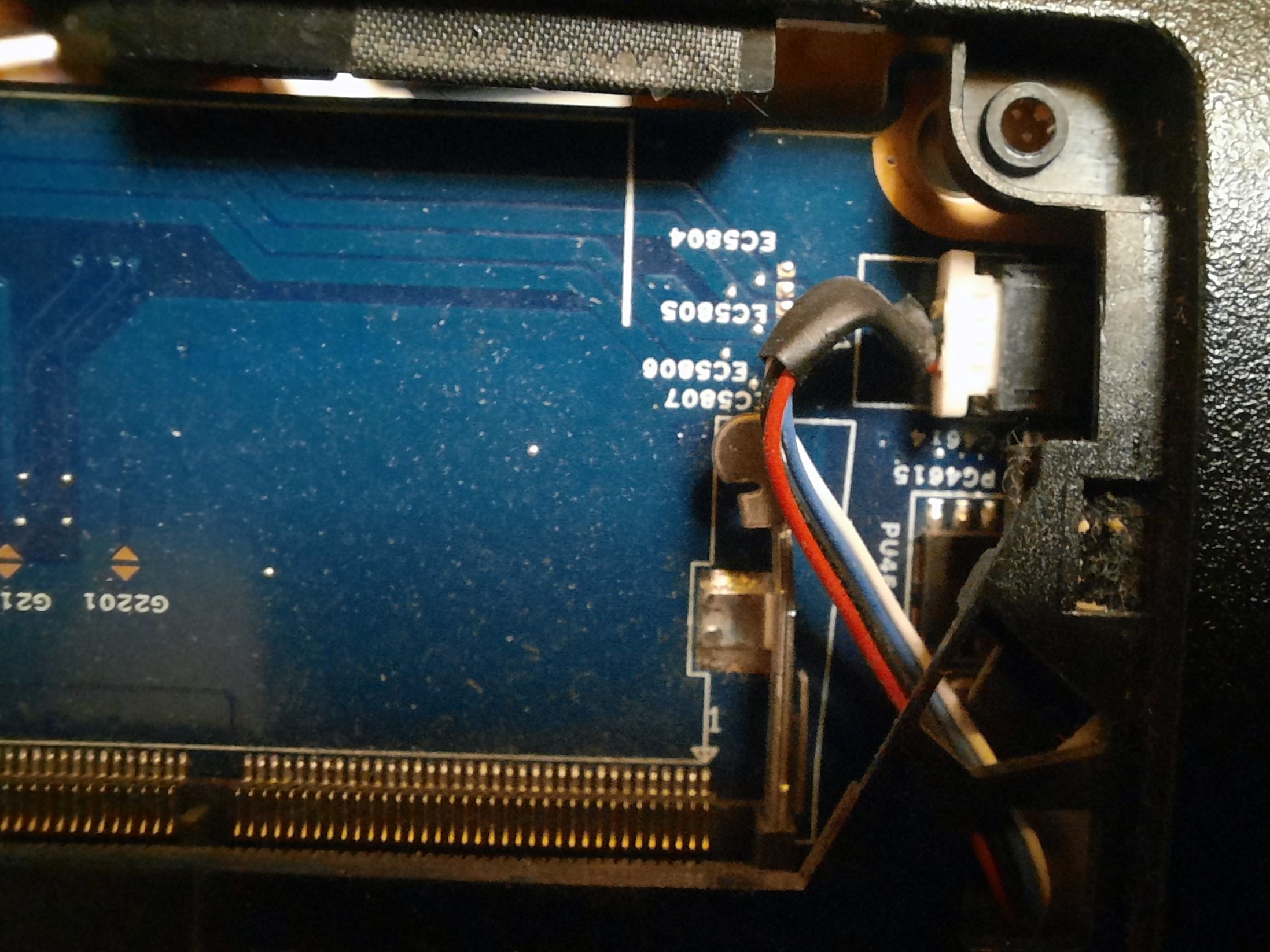

Кстати, с обратной стороны лучше отключить провод колонок, т.к. он заправлен в пазы корпуса и может мешать снятию платы. Как видим на фото, мастер из предыдущего ремонта ноутбука уже повредил его, теперь одна колонка молчит

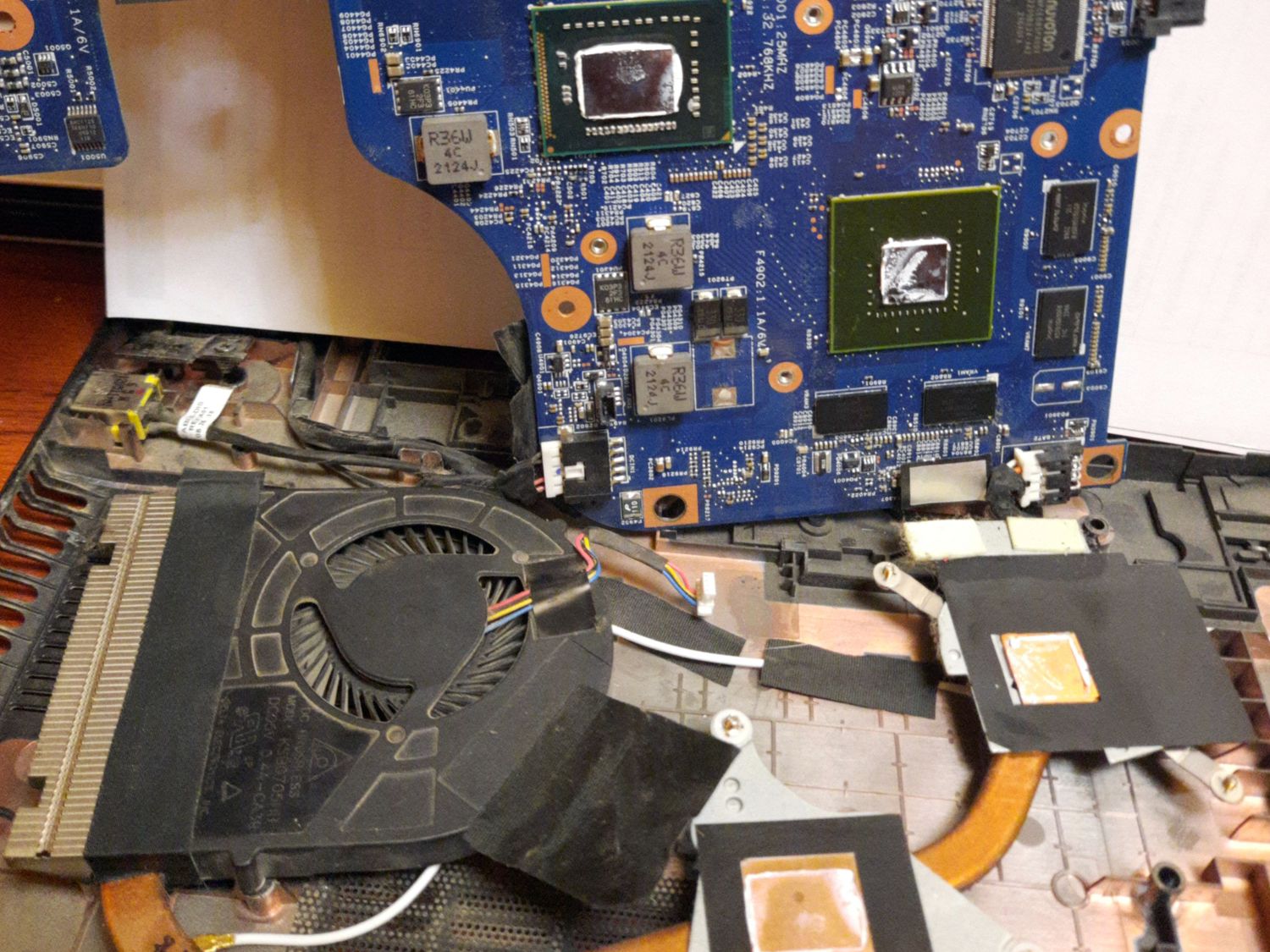

Когда всё готово, переворачиваем плату. Шлейф матрицы пристёгнут очень плотно и есть вероятность его повредить при снятии, поэтому я не стал рисковать

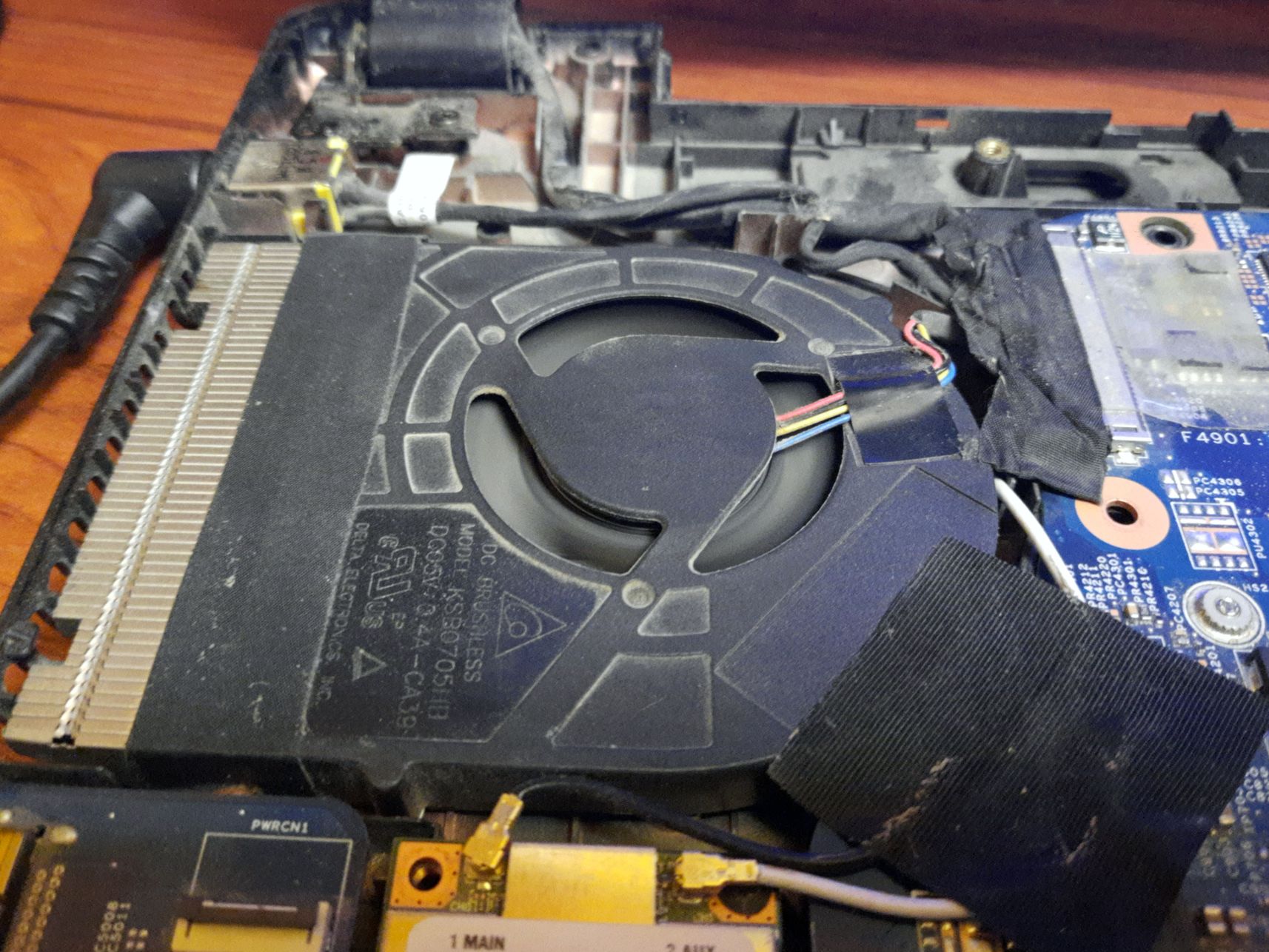

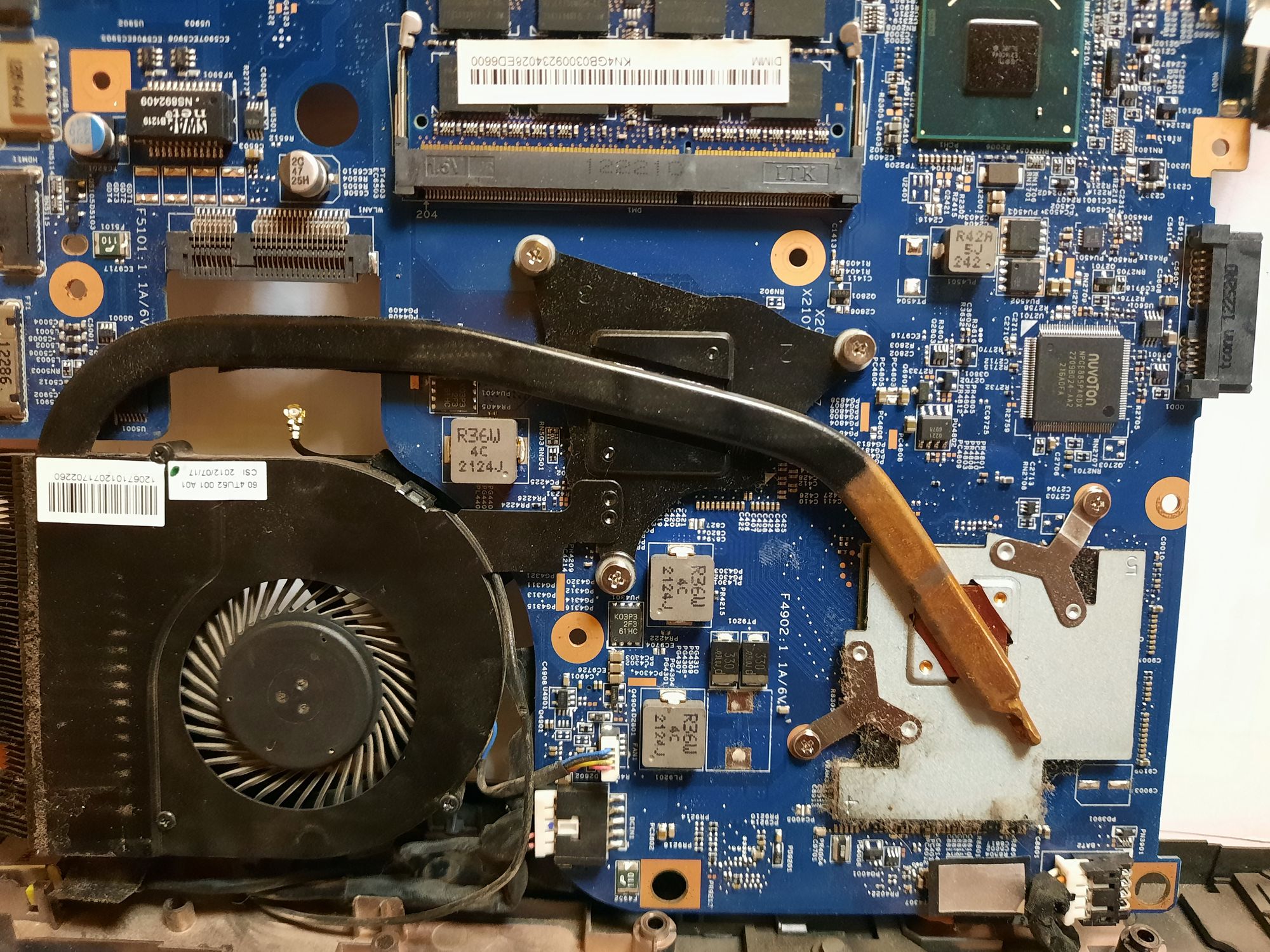

Откручиваем систему охлаждения

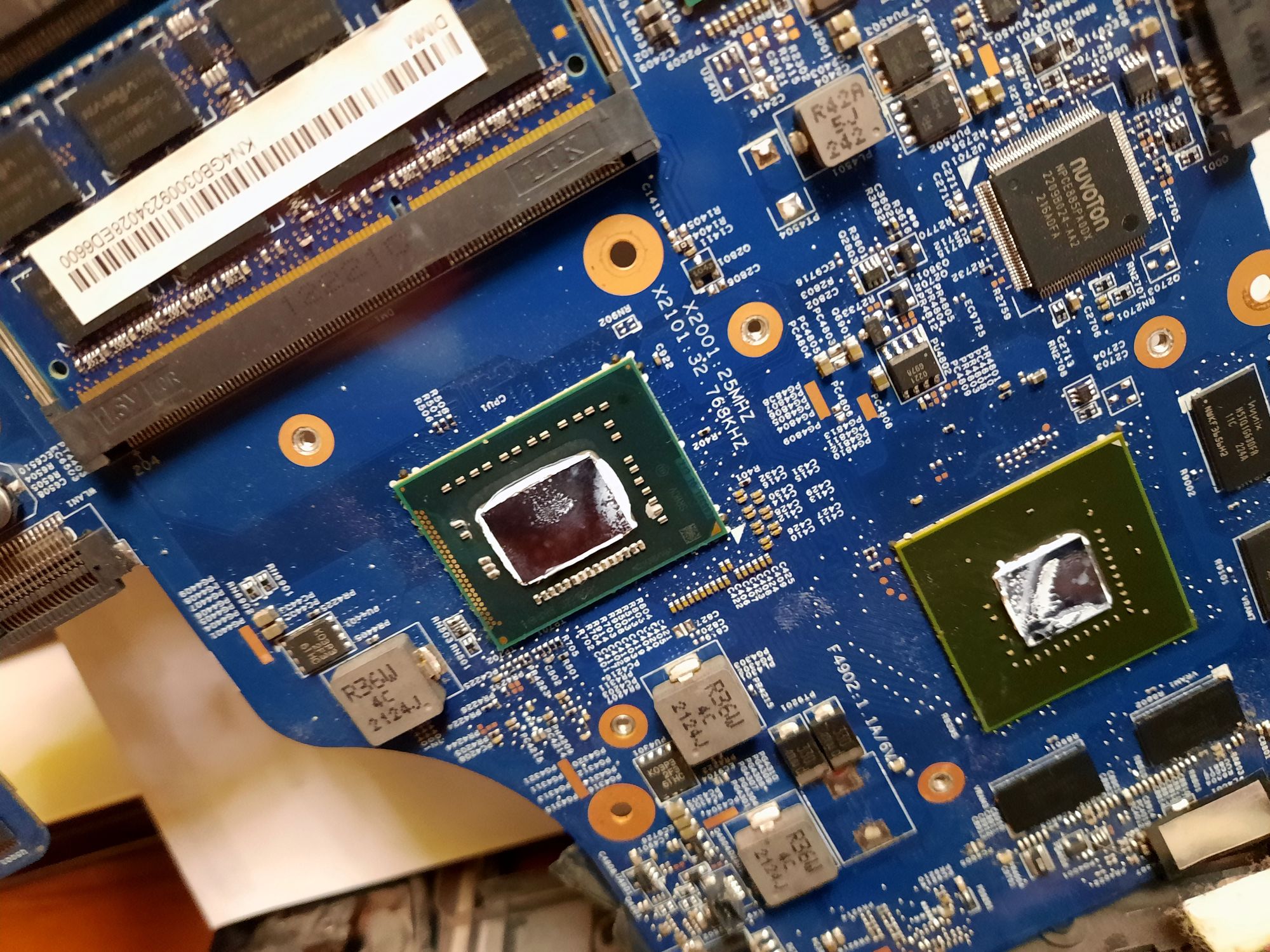

Убираем всю старую термопасту

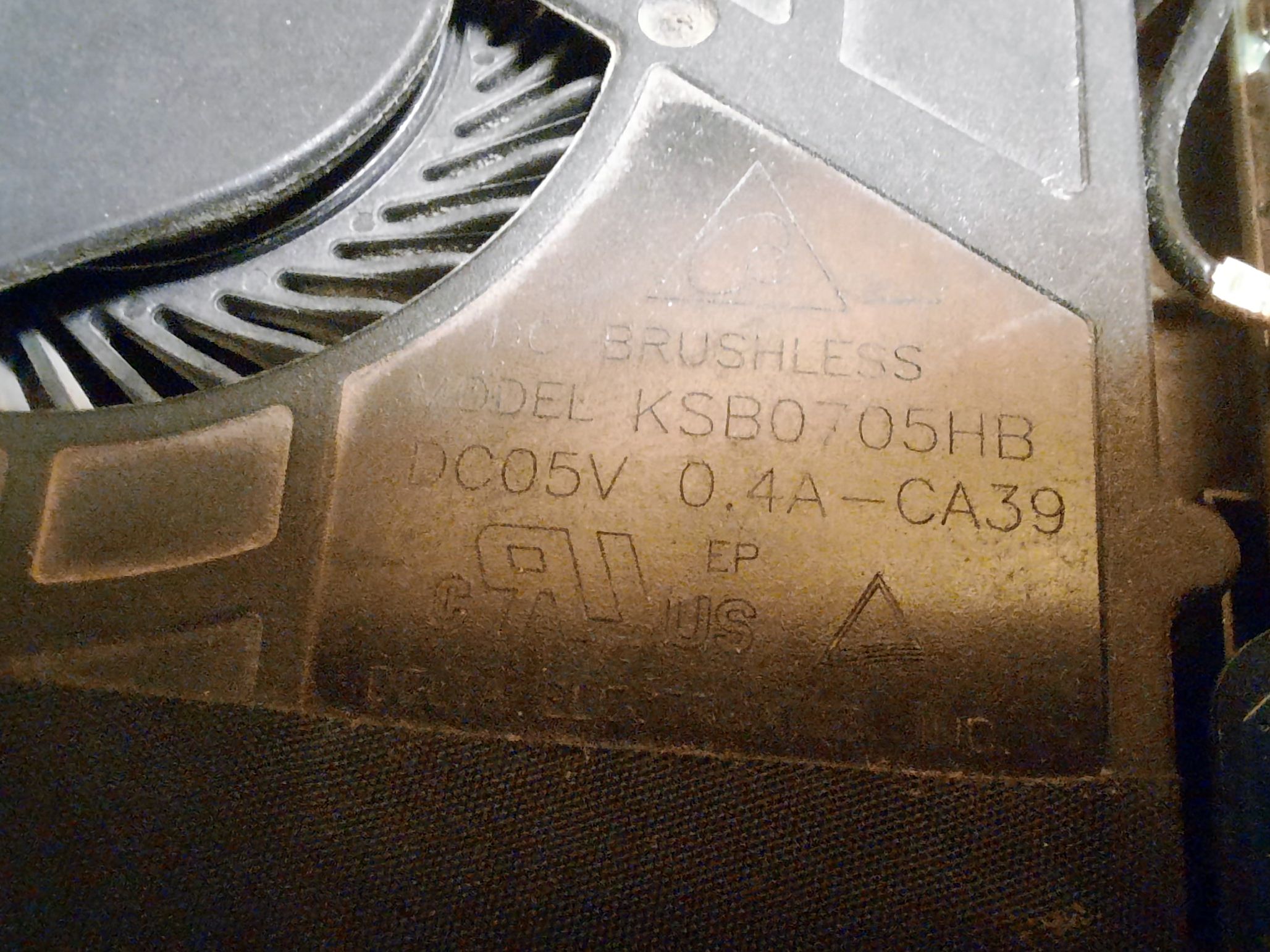

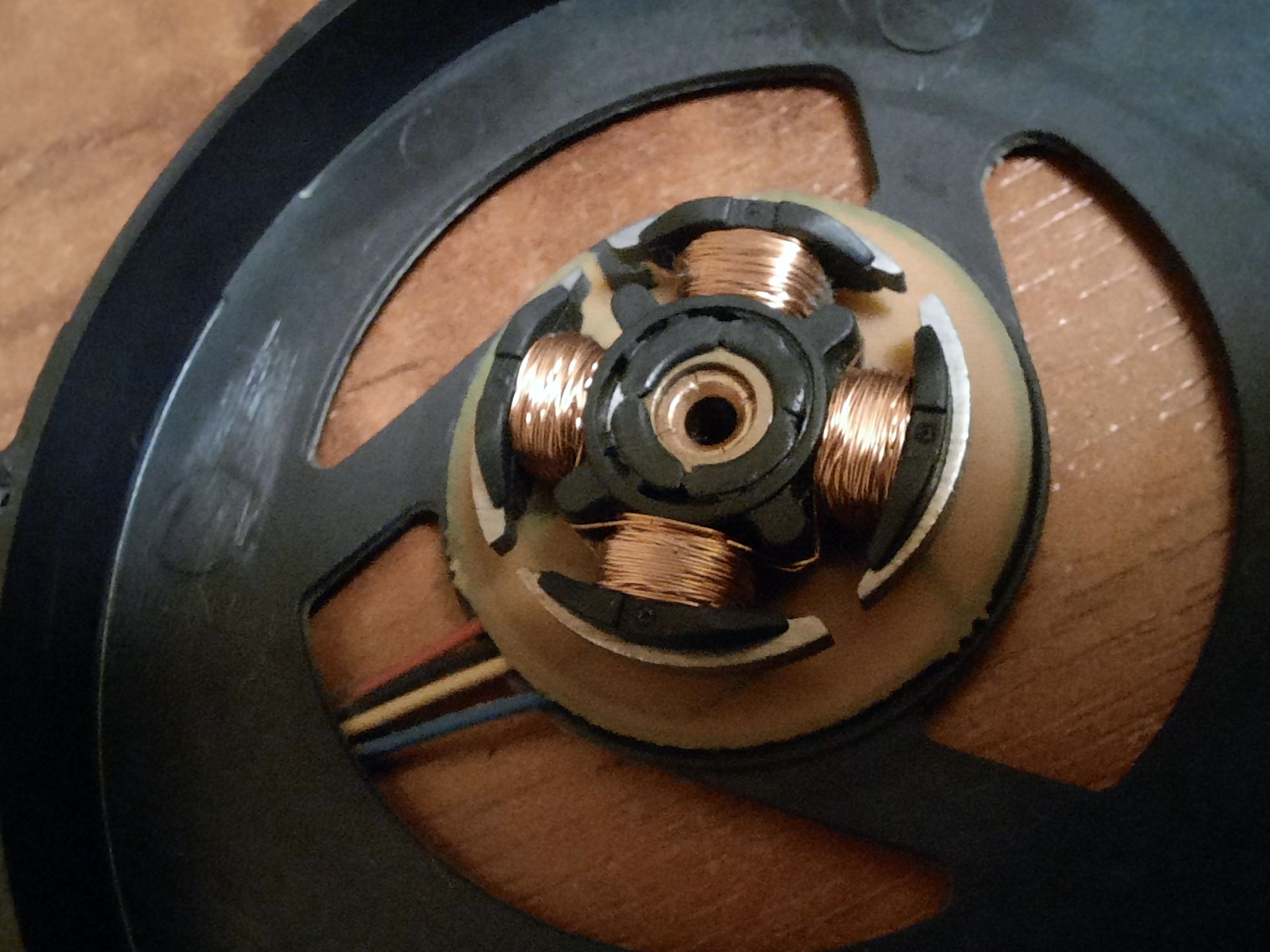

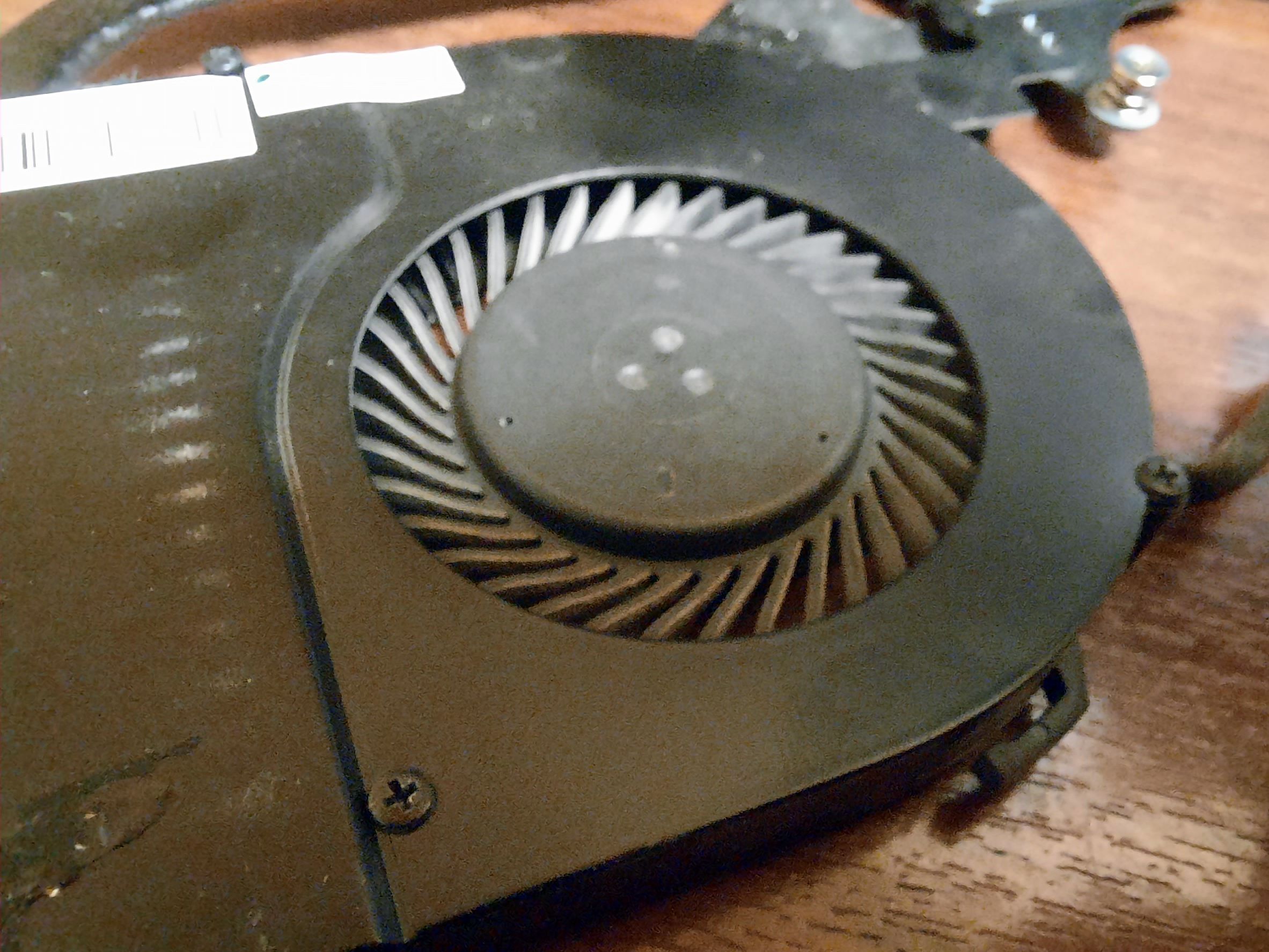

Разбираем вентилятор, промываем спиртом, смазываем. Ну или меняем на новый. В моём случае шаборчание происходило из-за сломаной стопорной шайбы внутри

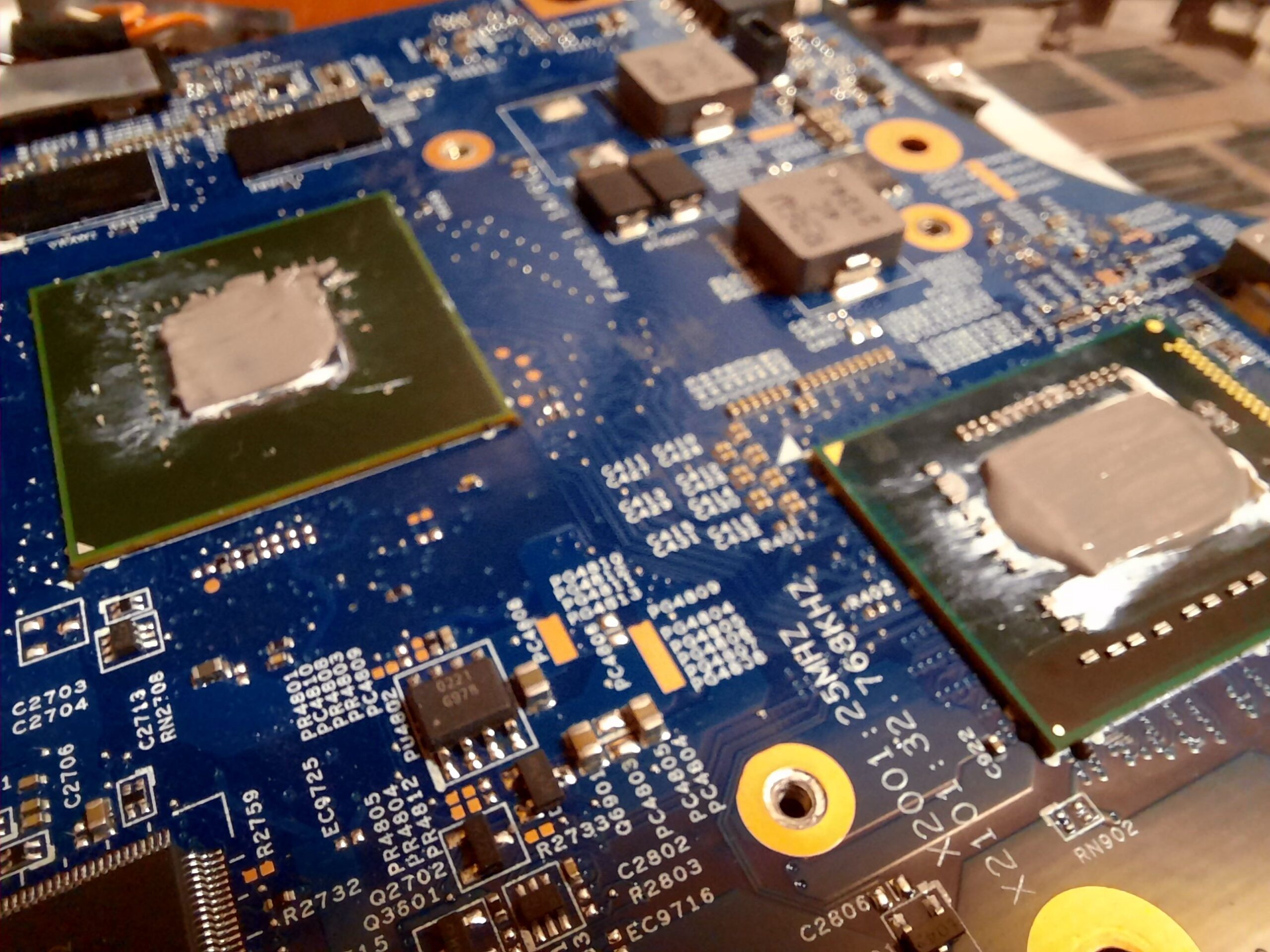

Наносим на кристаллы свежую термопасту

Производим сборку. Тут без фото, т.к. всё то же самое, но в обратном порядке
