Вторая жизнь стробоскопа: ремонтируем цоколь лампы

От: Master F1

Дисклеймер: Эта статья не про настройку схемы или замену тиристоров. Это руководство по спасению устройства, у которого «умер» самый уязвимый узел — крепление импульсной лампы. Если лампа болтается или не зажигается из-за механического разрушения патрона — то это наш случай.

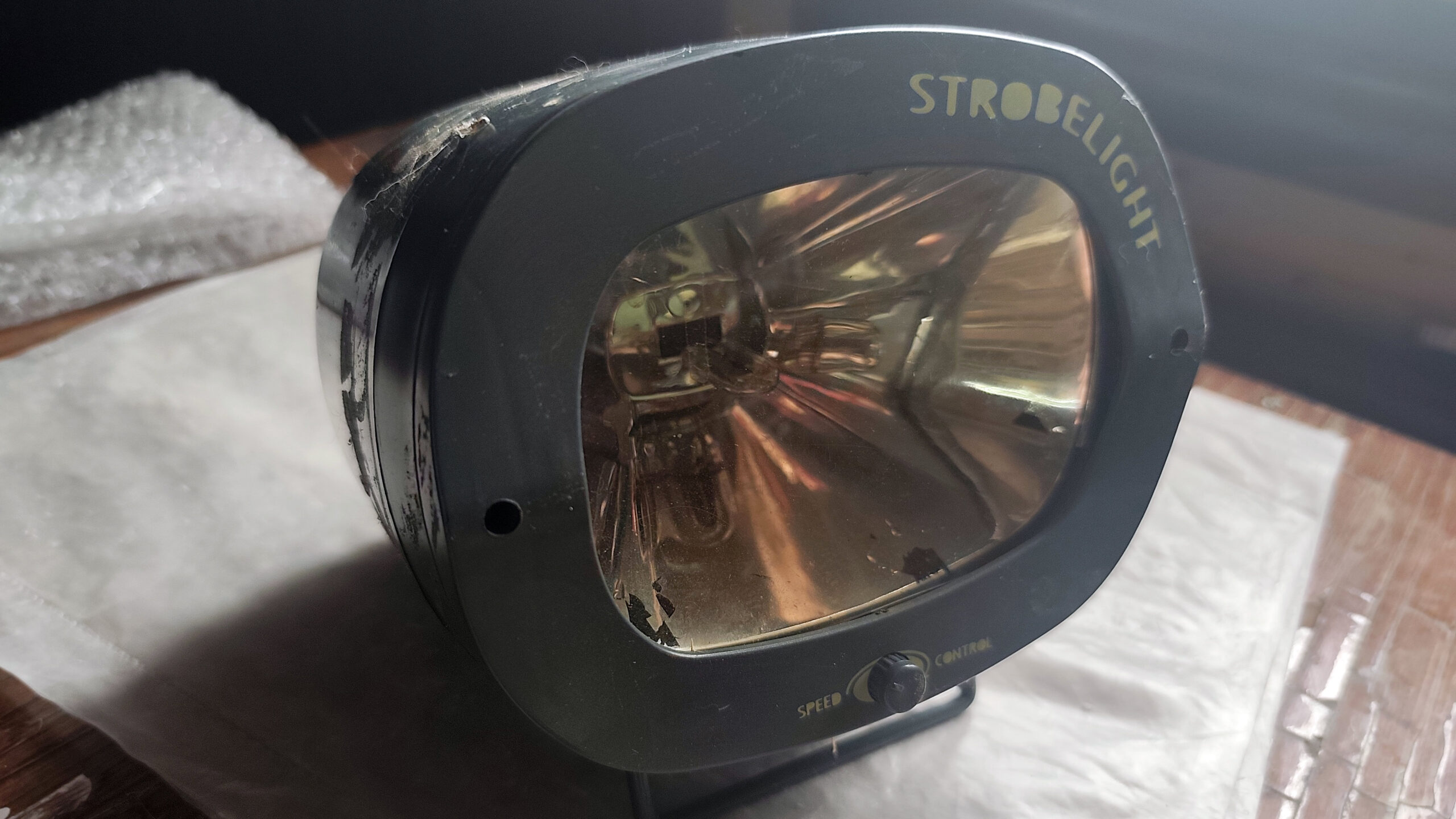

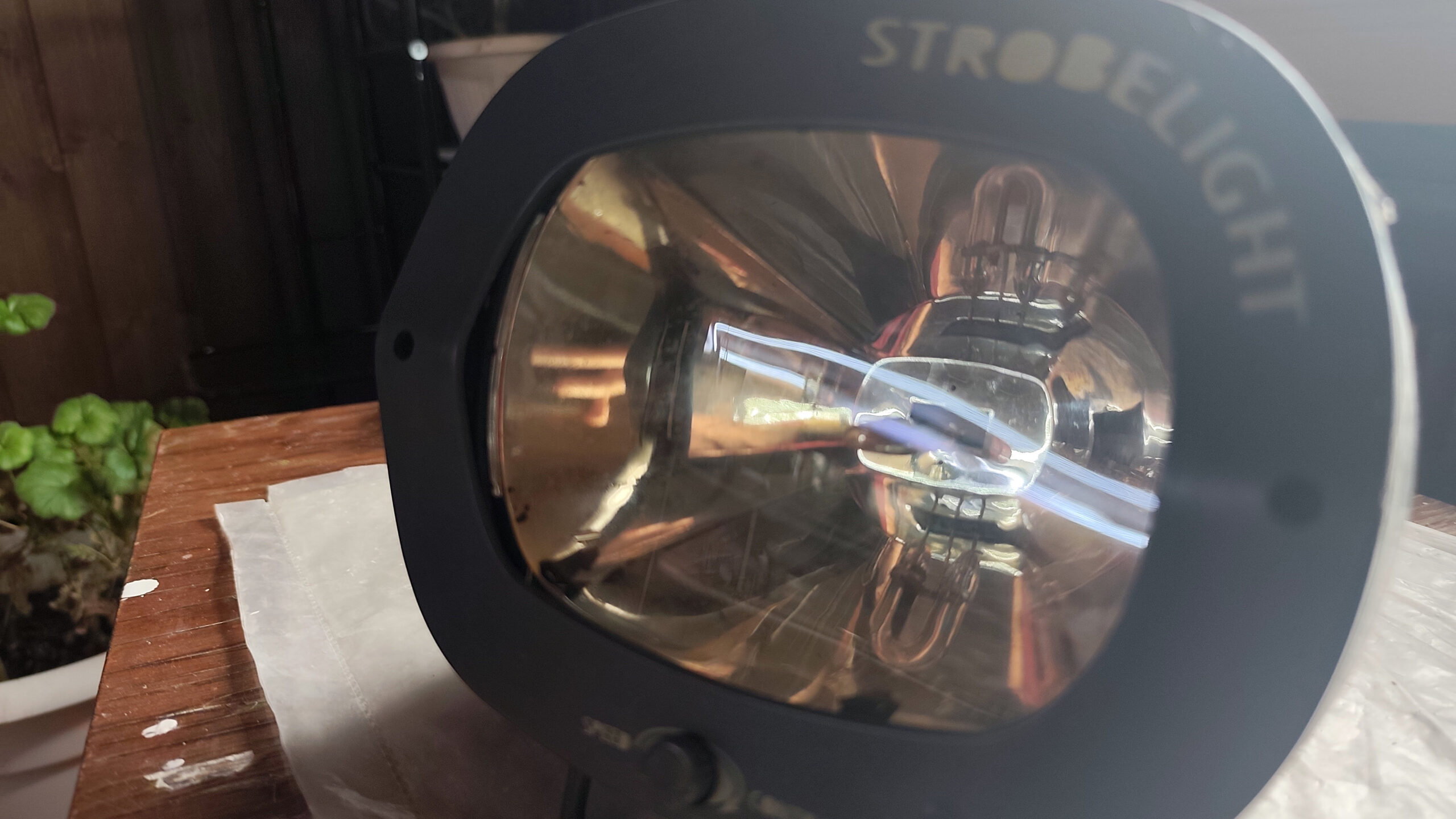

Достал я со старого чердака советский стробоскоп. Аппарат рабочий, но, судя по всему, за долгие годы хранения его знатно тряхнуло. Пластиковый цоколь (патрон) лампы типа ИФК-120 развалился прямо в месте пайки к печатной плате. В итоге — три оторванных посадочных места (дорожек) и три болтающихся «ноги» в патроне.

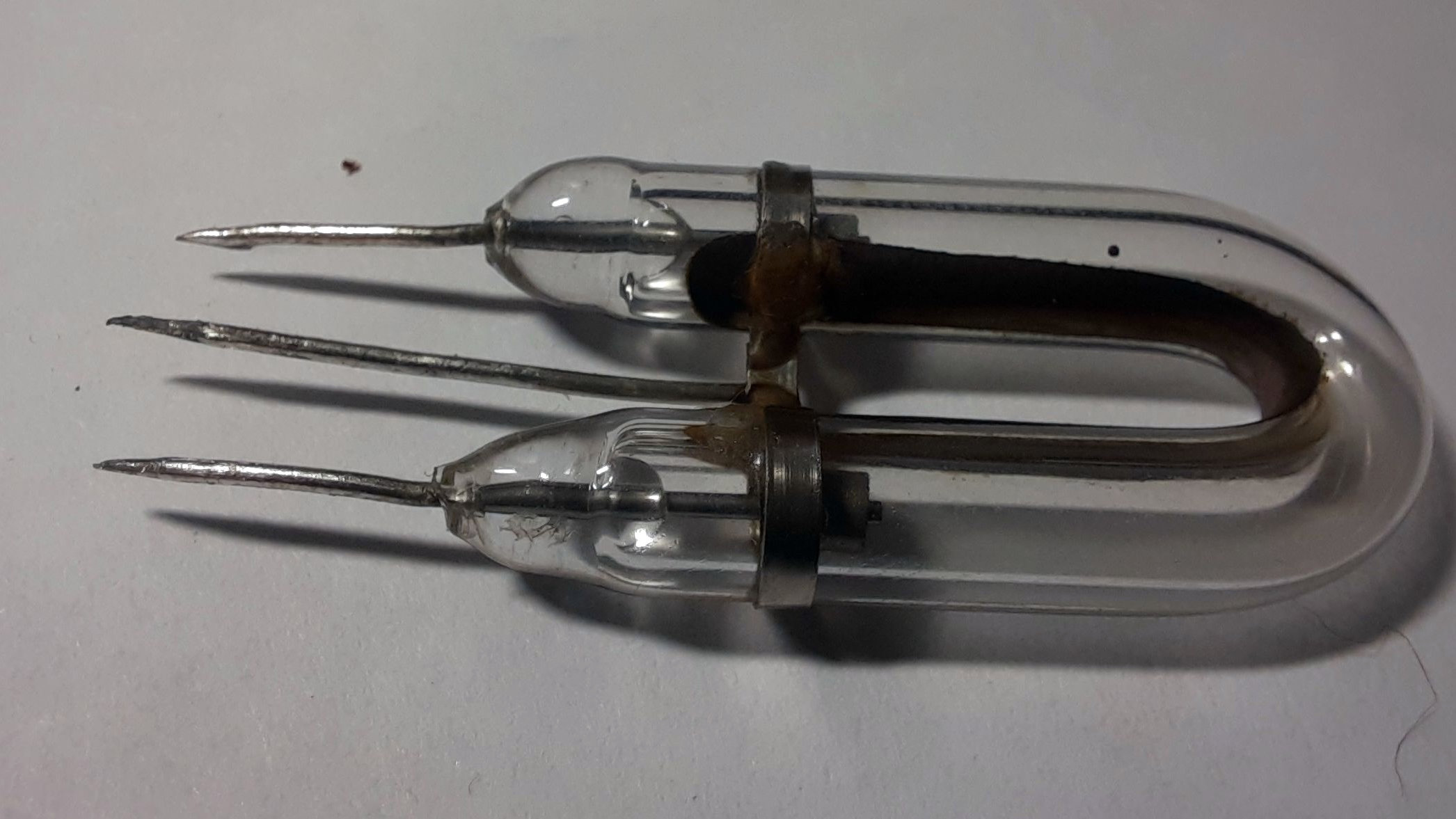

Для начала разберем матчасть. Сама лампа ИФК-120 (или аналоги) имеет три жестких вывода (анод, катод и поджигающий электрод). Они вставляются в ответную часть — гнездовой патрон.

Этот патрон представляет из себя три медные трубки (контактные гнезда), запрессованные в изолятор. С обратной стороны в эти трубки впаяны выводные ножки, которые уже идут на плату. В моем случае беда пришла именно к этим ножкам — они сломались «под корень», а от удара оторвало и дорожки платы.

Этап 1: Извлечение уцелевших контактов

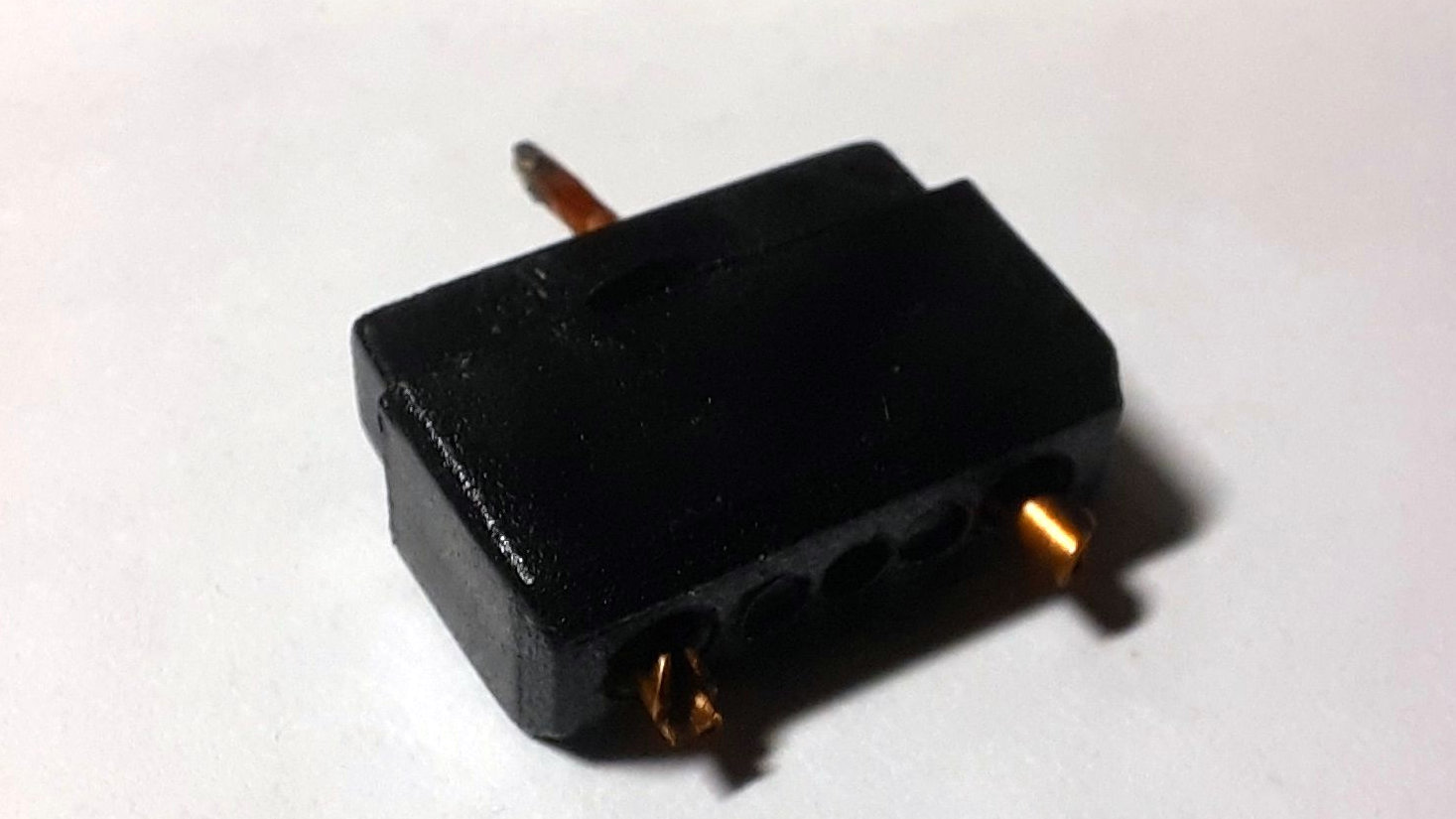

Первым делом разбираем патрон и извлекаем из него медные «стаканы» (трубки). Сами трубки были в идеале, а вот их хвостовиков не хватало.

Проблема была в том, что надо сделать новые ноги, чтобы их можно было вставить обратно в изолятор и припаять к схеме.

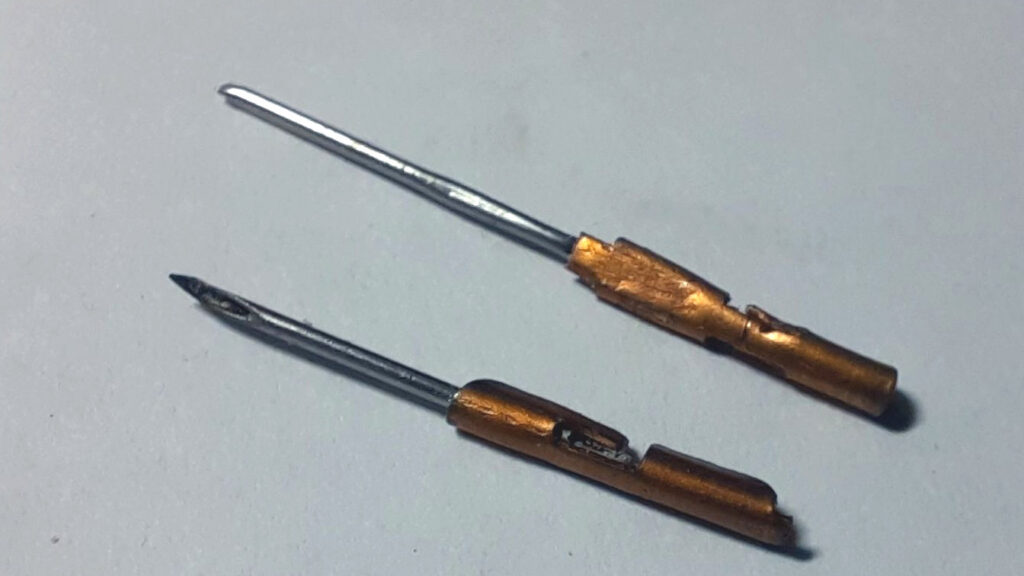

Решение пришло случайно. В медную трубку идеально по диаметру вошла игла от медицинского шприца. Игла или просто стальная проволока подходящего сечения.

Если решили использовать иглу, обрезаем её до нужной длины и тщательно зачищаем. Зажимаем иглы в медных трубках и плотно обжимаем их пассатижами. Механический контакт обеспечен.

Ну вот, получается какая-то тренога. Уже полдела

Этап 2: Реанимация печатной платы

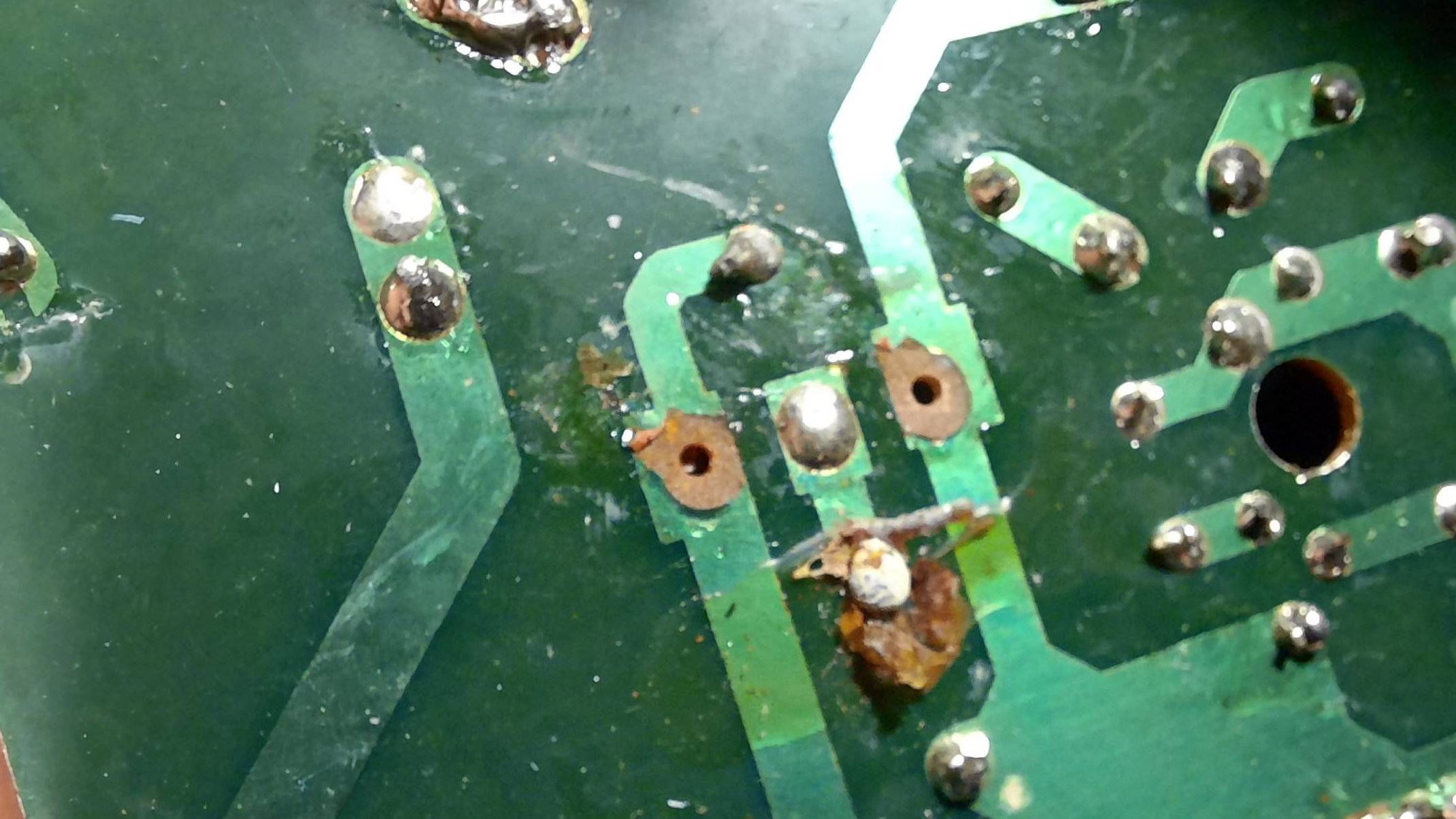

Вот тут самая большая беда. Впаивать новые ноги в плату некуда — дорожки оторваны вместе с контактными площадками.

Стробоскоп — это аппарат с высоковольтной цепью. Здесь нам не нужна красота, нам нужна электрическая цепь.

План действий примерно такой:

Определяем, к каким элементам схемы ведут оборванные дорожки (визуально по топологии платы).
Берём монтажные провода (конечно в изоляции, так как напряжение на лампе может быть высоким — порядка 300-600 Вольт!).

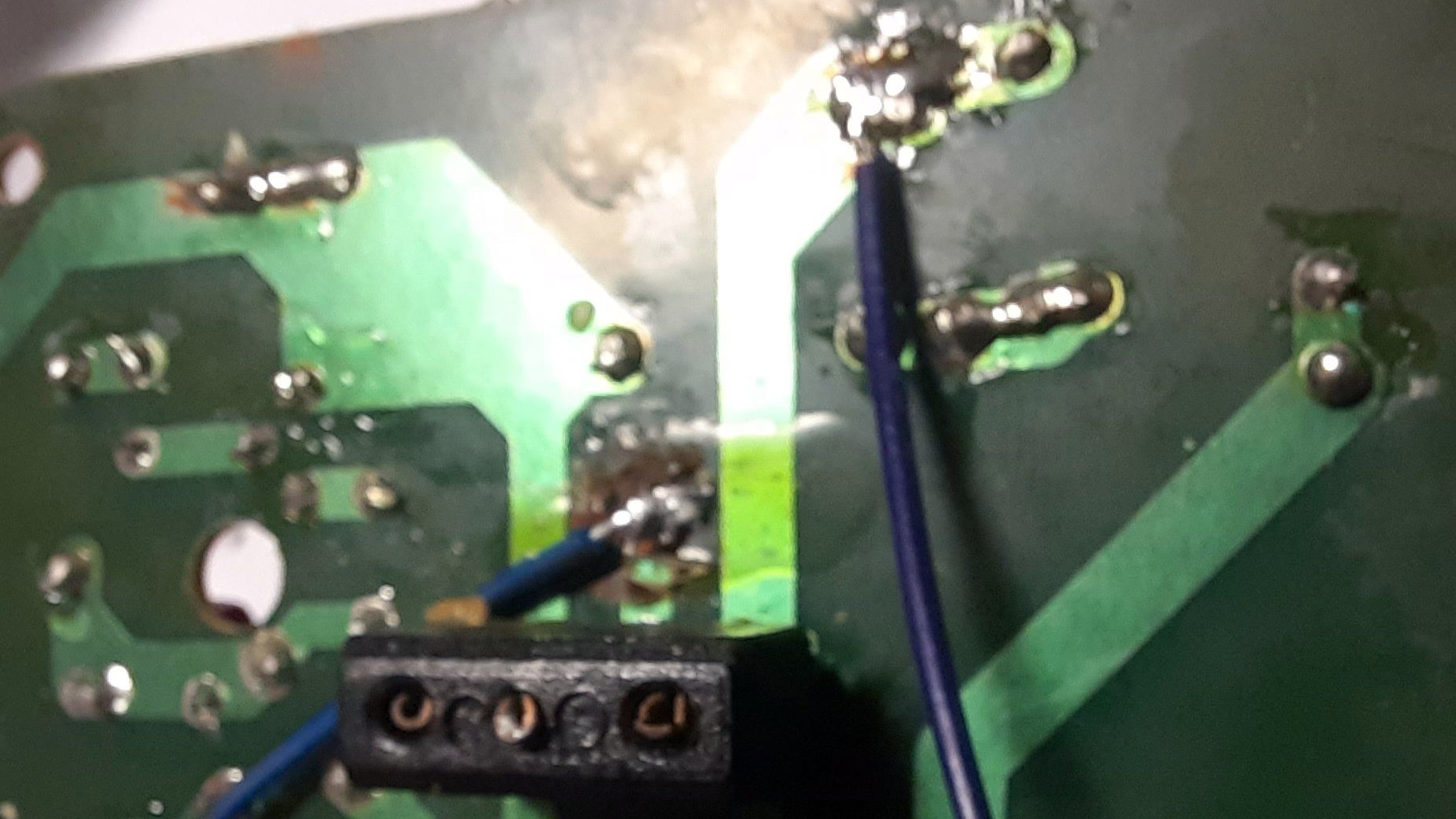

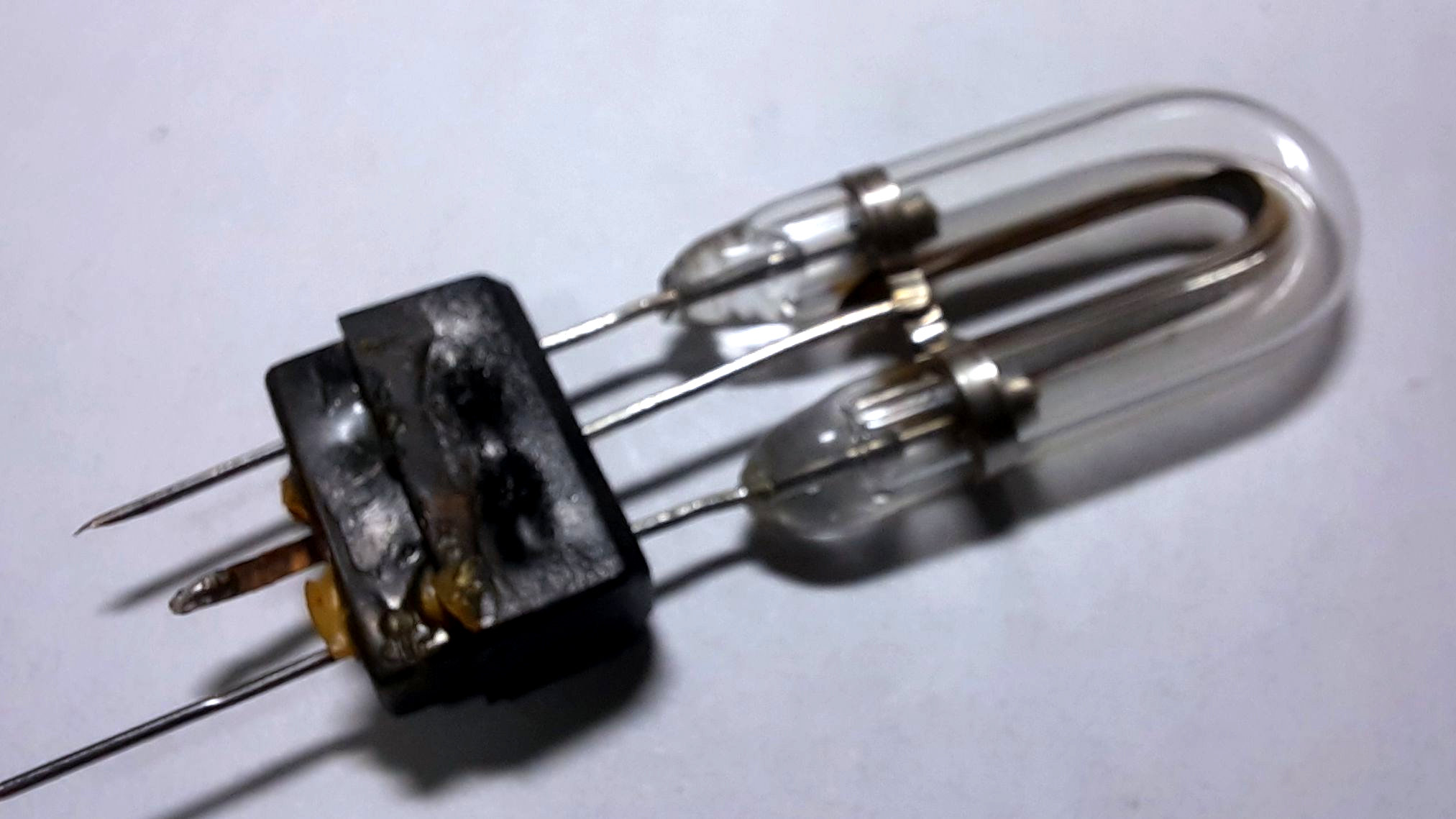

Аккуратно припаиваем эти провода к ножкам лампы, которые мы уже вставили в изолятор.

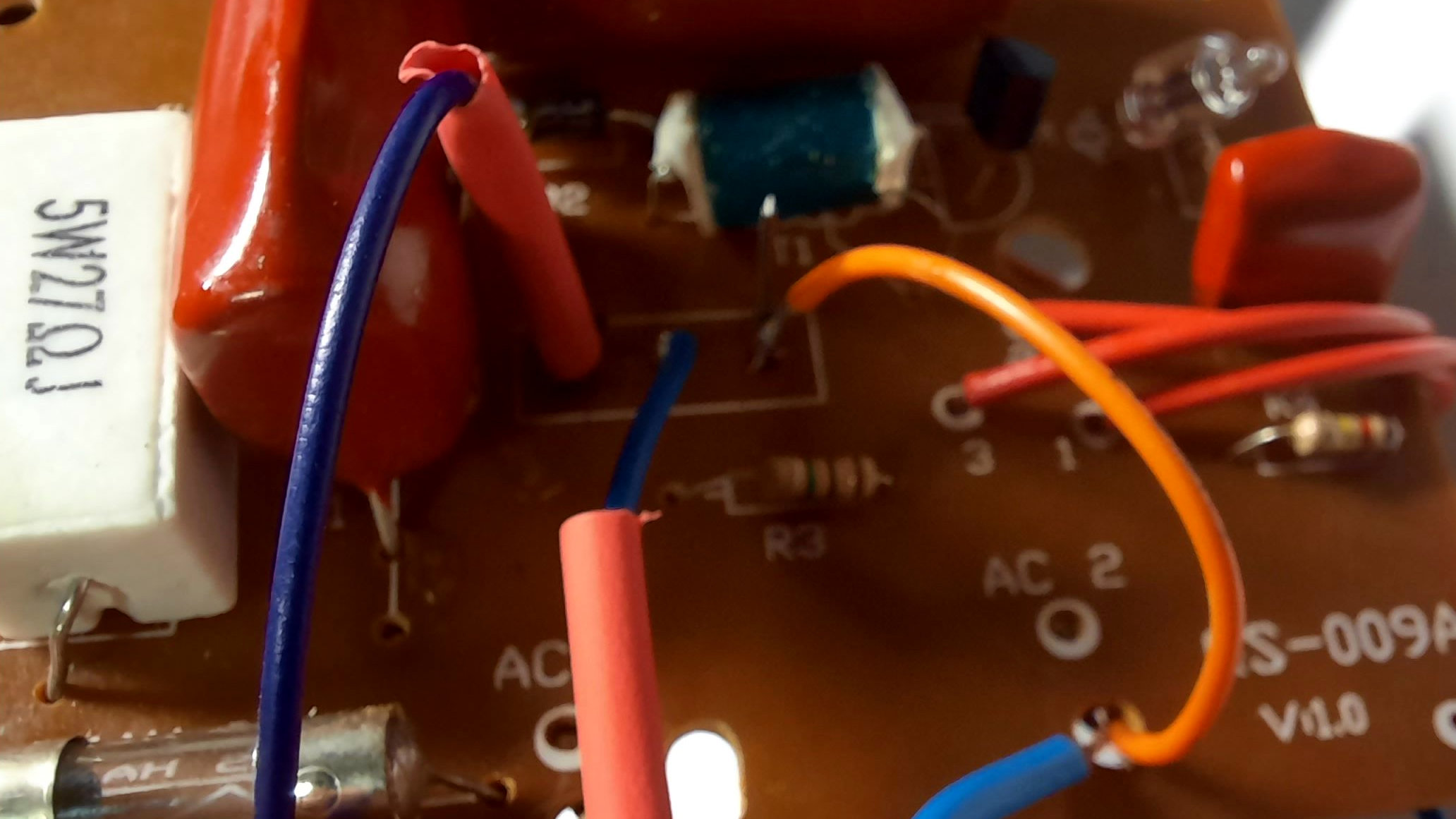

Затем припаиваем другие концы проводов к здоровым контактам дорожек (к выводам резисторов, дросселей или трансформатора), максимально близко к месту обрыва.

Этап 3: Сборка и эстетика

Да, на фото выглядит не очень красиво. Но это рабочий черновик. После того как я убедился, что контакт надежный и аппарат ожил, я сделал следующее:
